联想Y50-70更换屏幕图文教程

所属分类: 硬件教程 / 笔记本 阅读数: 116
收藏 0 赞 0 分享

本人Y50入手一段时间了,各方面感觉还是不错的,就是感觉屏幕有点发白,从各个角度的可视角度也比较差

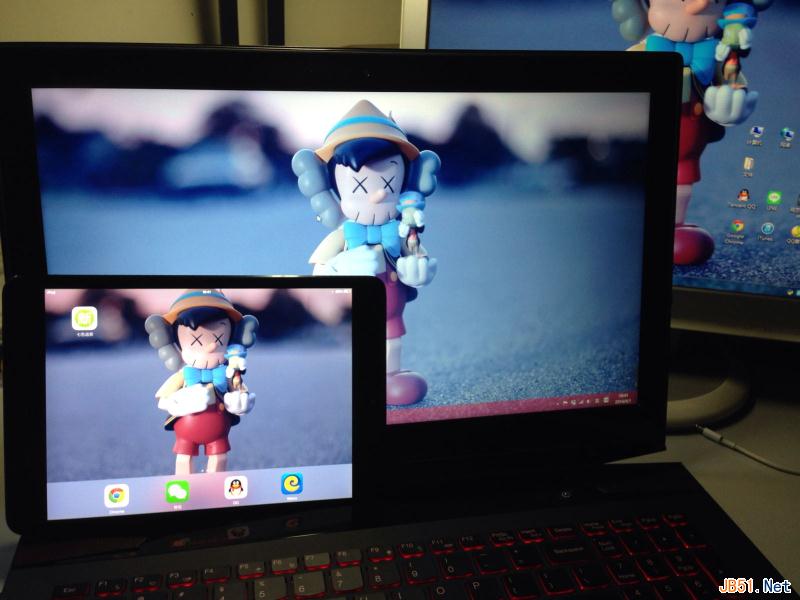

拿着小妹的iPad,不用对比都可以看出差距,
这屏实在不怎么样,话说1080P的屏幕我还没见过效果那么差的。。。
于是决定换屏。
博主以前也没有给笔记本换过屏幕,但是换过之后发现真的很简单。

在各大论坛上逛了许久,最后确定两个屏幕型号:友达的B156HAN01.2和LG的LP156WF4(华硕N550上的屏幕)
两者其实差不多,不过前者友达的那款色彩饱和度更好些,果断入手了。
在某宝花了350大洋入了B156HAN01.2,今天下午到的货,已经更换好了,效果非常满意,完爆原装屏没商量啊。

废话有点多,上教程吧

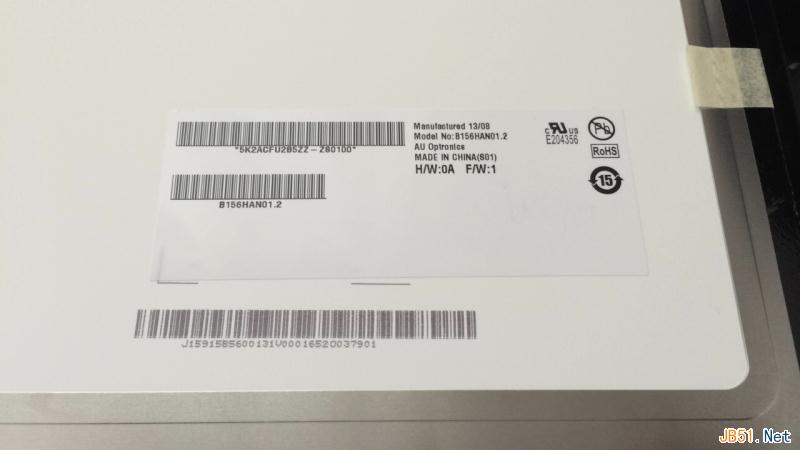

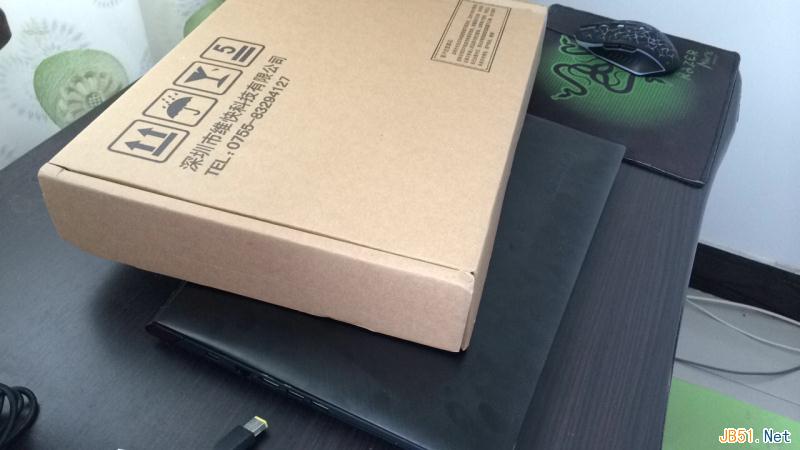

先是新屏幕的照片

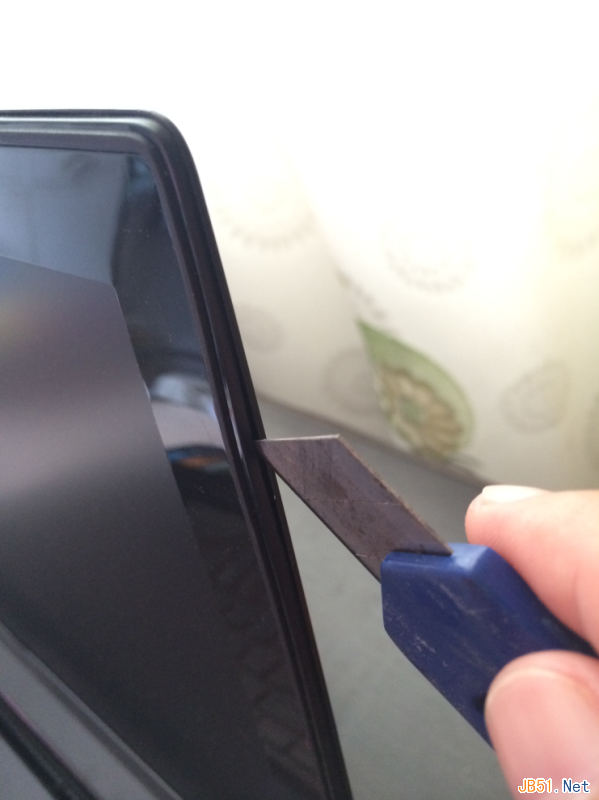

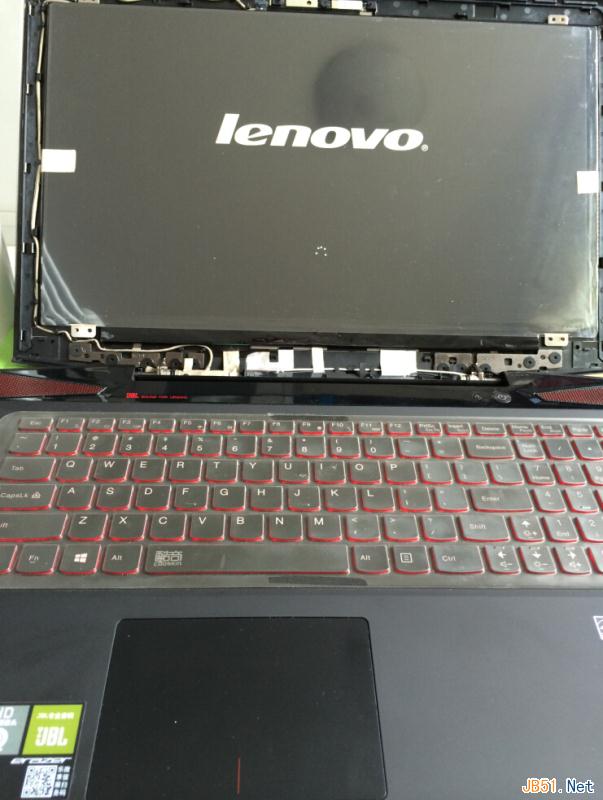

首先要把屏幕的框撬下来,用个刀片先插进屏幕框的缝隙里,稍微别一下(最好从屏幕一侧靠下点的位置开始别),出现个小缝隙,这时把一张银行卡插进去,然后刀片拔出来,用银行卡顺着缝隙往上走,就可以把暗扣全都打开了,不要太用力,但太轻了也别不开,总之没什么压力,很容易的就把屏幕框取下来了

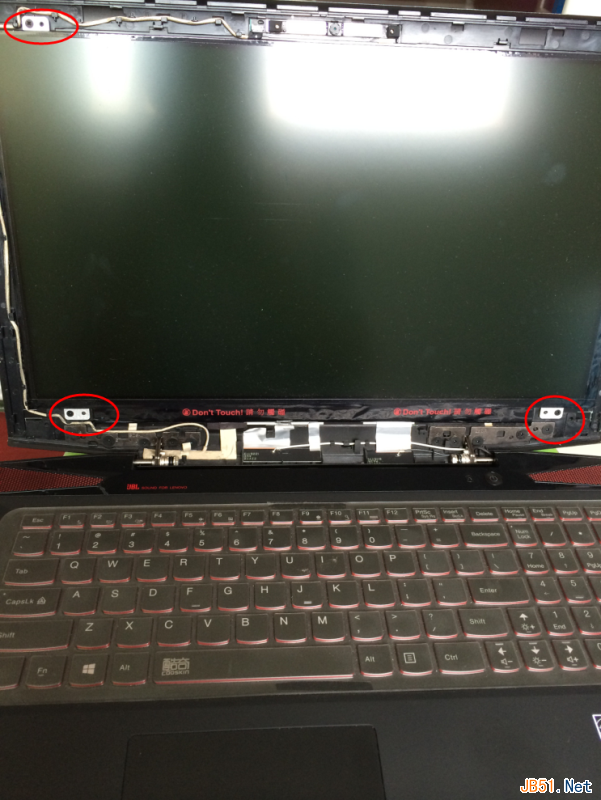

屏幕四个角有四个螺丝,只要都拧下来,屏幕就可以拿下来了,小心屏幕别掉下来,要用手慢慢托着拿下来,因为屏幕下方有排线,别一着急给扯断了

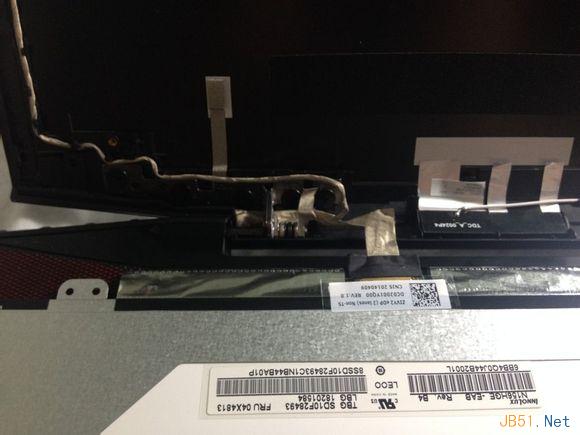

然后我们找到排线,二维码那个位置是个贴纸,用来粘住排线的,把它揭下来,放好,换好之后还要再贴回去,免得排线松动

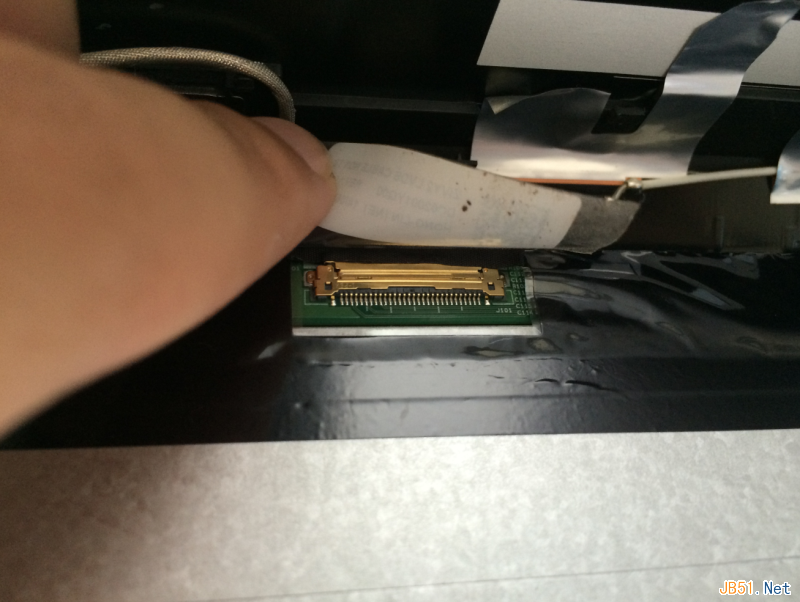

拽着黑色的地方把排线拉下来,这里要特别说明的就是,当把新屏幕的排线插回来的时候一定要插紧!不然会点不亮的,严重了会吧屏幕排线烧掉。。。
如果不确定的话那就在原装屏幕还没拔下来的时候先看看插紧是什么样的,或者拍个照片记下来。

旧屏拿下来以后就可以把新屏拿来,还是倒扣在键盘上,然后把排线插好,别忘了把那个二维码的粘贴粘回去,再立起来把四颗螺丝全部上好,其实这时候已经可以开机看看效果了,然后就是把屏幕框在装回去,都是暗扣的,所以只要使劲按回去就好。

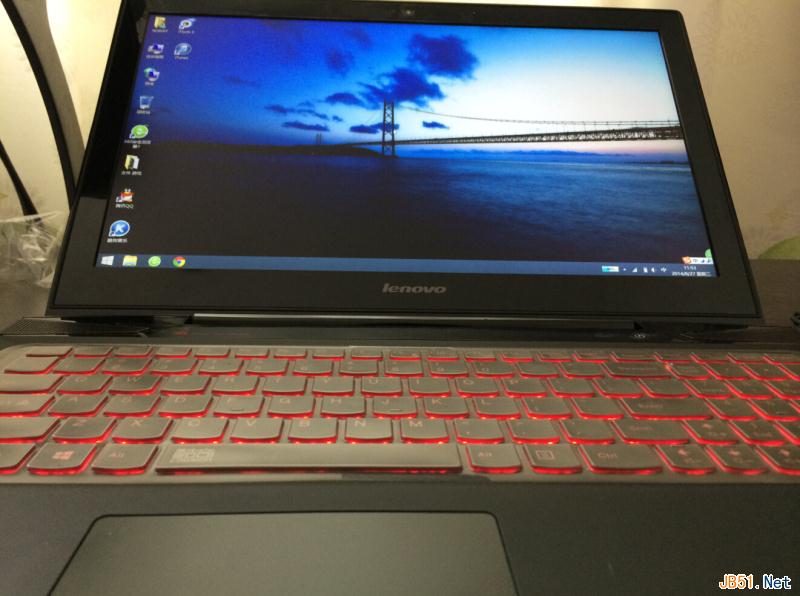

从下往上看,屏幕已经掰到最大角度了

至此,换屏教程结束

超爽。第二天把旧屏以120的价格退给卖家。真心觉得太舒服了。

最后算笔帐350+22+10-120=262

仅262,就把屏换好了。
关于换屏,我想说:可恶的联想,竟然没有神舟有良心!
还好自己动手,丰衣足食!

大家对电脑有一定追求的,建议换屏哦,毕竟要一直对着屏幕看呢,反正技术难度不高。

最后晒下配置:

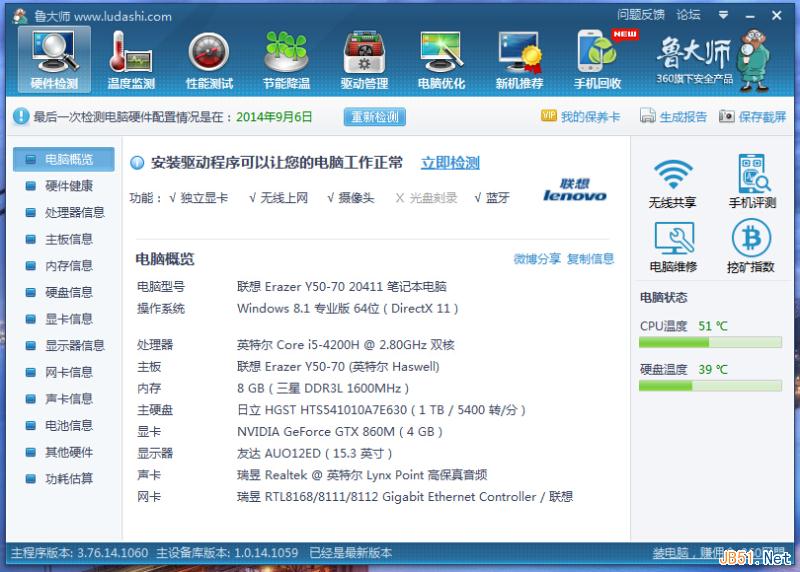

鲁大师

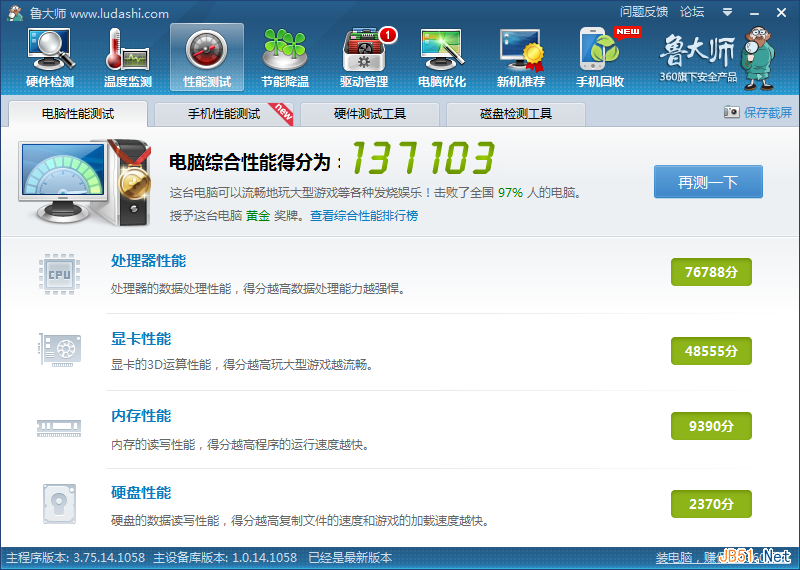

跑个分

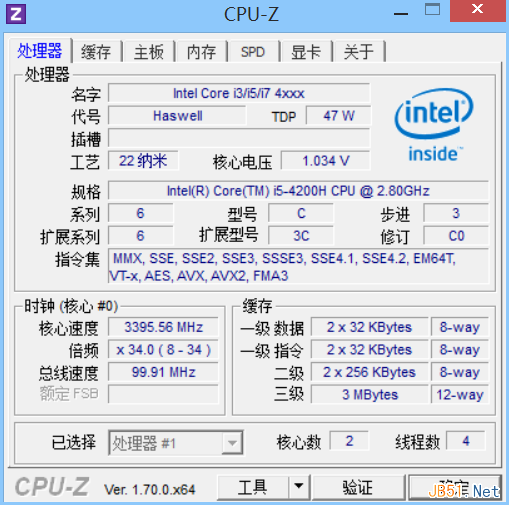

CPU

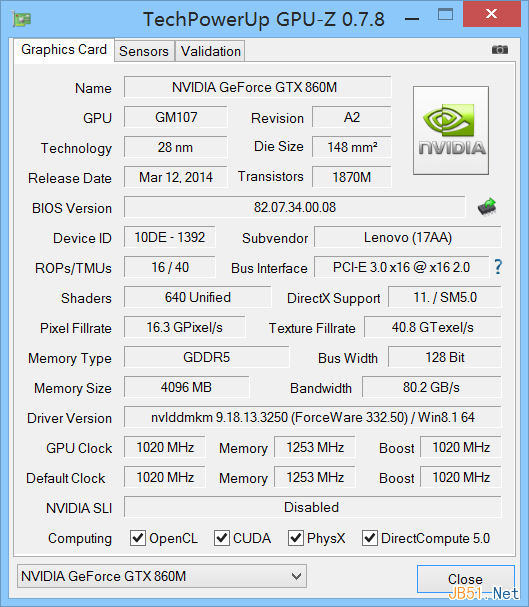

GPU
