IBM A21M维修记

所属分类: 硬件教程 / 笔记本 阅读数: 71
收藏 0 赞 0 分享
  之前朋友给的一个A21M笔记本,非常新。拿来时硬盘有问题,我换了一块硬盘就可以正常使用了!!原机的是一块20G的IBM硬盘!有坏道 !本意是想修好当作移动硬盘使用!!没想到修复硬盘时间太长,连续开机14个小时(晚间,我睡着了),第二天早上看了一下还在修复,大概30分钟后笔记本突然黑屏了,无论是用电源和电池一点反应都没有了(和大家常遇到的ADP3421.ADP3410损坏的现象不一样)!!笔记本坏了后因为之前没修过,所以不敢贸然下手!放狗上网搜索,和其他人的故障现象对比,自己认为可能是ADP3421.ADP3410坏了!!决定自己维修(主要是找JS们修太贵又不放心,维修费200元另加元件费)!!网上订购了ADP3421和ADP3410 两片30元不包邮费,用快递发回(15元运费)!

  下载了拆机手册,相关的图纸然后动手!!工具:十字螺丝刀,电烙铁.热风枪.万用表(指针和数字).松香.酒精.小刷子等.....拆机过程略..........

  把主板拿下来后先目测,没发现有明显的损坏痕迹!用万用表量保险丝和保险电阻也没发现有坏的!用表量电源输入电压正常.这时有详细看了相关资料认为原来可能估计错误!不一定是3421 3410的问题!很有可能是电源芯片MAX1632的问题!为了证实自己这个想法用数字表量3421和3410的供电脚(后面有详细的图纸)果然没有电压 是0V!!也就是说这两个芯片根本没工作!!下面把重点放在检查MAX1632上面(心里祈祷它可不要坏啊!因为手里没有这个芯片)!

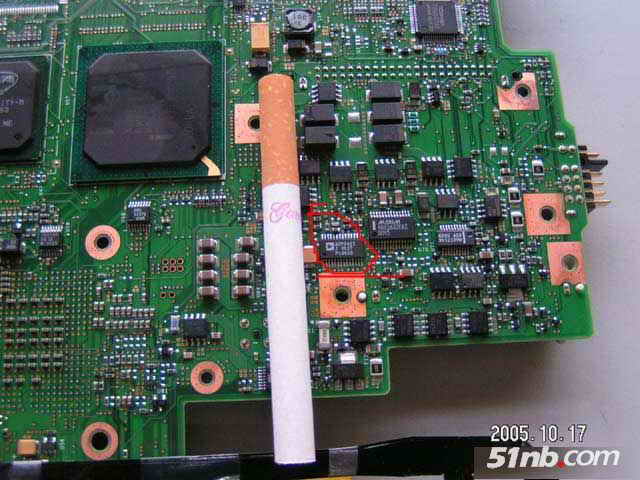

  检查前先把MAX1632的工作过程说一下,希望大家能有参考价值!!1632的22脚上电是为15V左右,23教为高电平4.8V这时芯片开始待机,21脚输出5V(实测1.62V) 9脚输出2.5V(实测1.6V).很明显是1632工作不正常!!这时先测量周边元件,当量到ADP3410的供电端滤波电容时发现短路了(用万用表的欧姆档阻值几乎为零)!怀疑是ADP3410或者两个电容损坏了,用热风枪把3410拆下来再量还是短路,又把两个电容拆下来再量还是短路!看来不是它们的问题,先恢复原状!!再查周边元件当测到TCP8005时 发现其中有一个损坏(具体位置请看图片),再次用热风枪拆下,果然是它坏了(此时心中一阵窃喜,终于找到问题所在了)!

  在一块坏笔记本主板上拆一个Tcp8005下来换上!然后把电源插到主板上 再量相关电压正常了!!哈哈!!为了保险起见 把显示接口板插到主板上(上面有指示灯),把键盘接到主板上(开机按钮在键盘上了).然后通电.通电是发现有一个指示灯闪了一下(有变化了)!按开机按钮灯亮了主板开始工作了.马上把电源拔掉(没按CPU风扇)!然后用酒精清洗主板上的松香,用凉风吹干!!

  把部件全部装回,通电开机,滴的一声,好了!!

  下面附图片和图纸!!给大家参考!!
