ThinkPad 2504 ADV mini DOCK 维修记

今天调试我的DI-64 A无线路由，由于忘记已经把路由器改为PoE供电方式了。
网线的45和78带有12V电，结果插到底座的LAN接口，忽然闻到一股PCB的糊味，心想不好，忽然想起底座的LAN口为Gbit接口，45、78应该也接到耦合器上了，估计烧毁了。
赶快把网线拔掉。换到我的Gbit的MASS2上果然，链接成为100M/s了。卸掉底座，把网线换到T60上，还好，回到Gbit了，估计底座的保护电路烧掉了。本不打算修了。但是经常用千兆的网络存储看HDTV，100M根本跟不上。

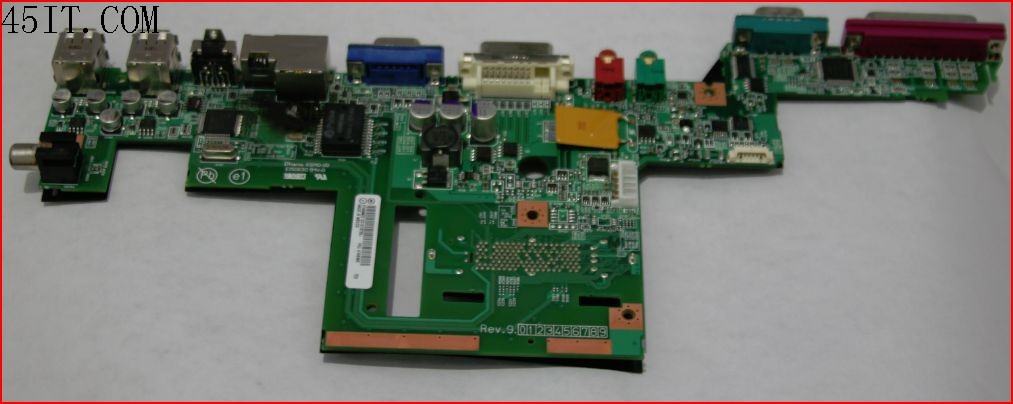

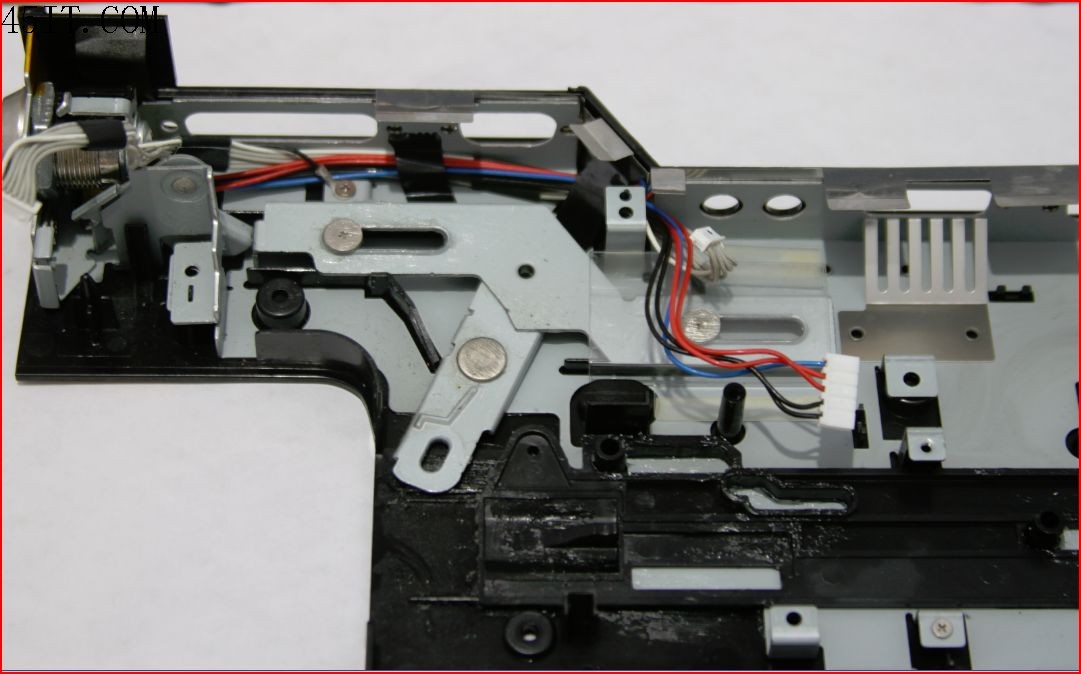

于是动手拆开看看。。。过程请看图。
没有任何技术含量，就是手工细致点。。。
好久不来，发个图多的帖子给大家开开心。

[NextPage]

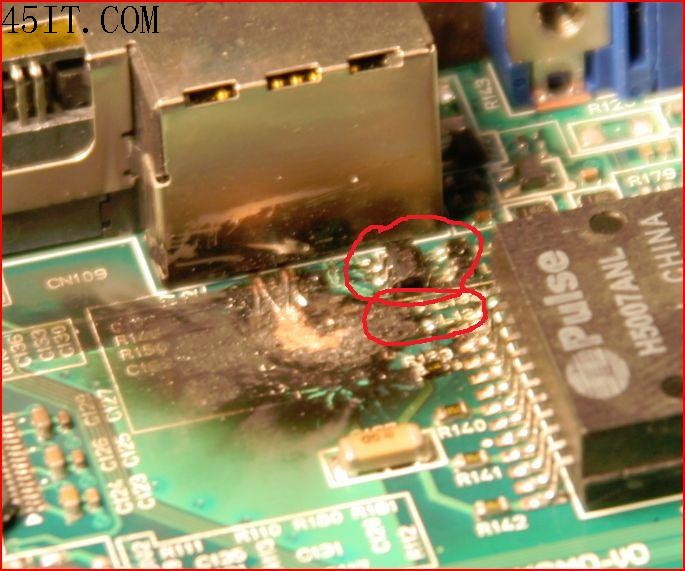

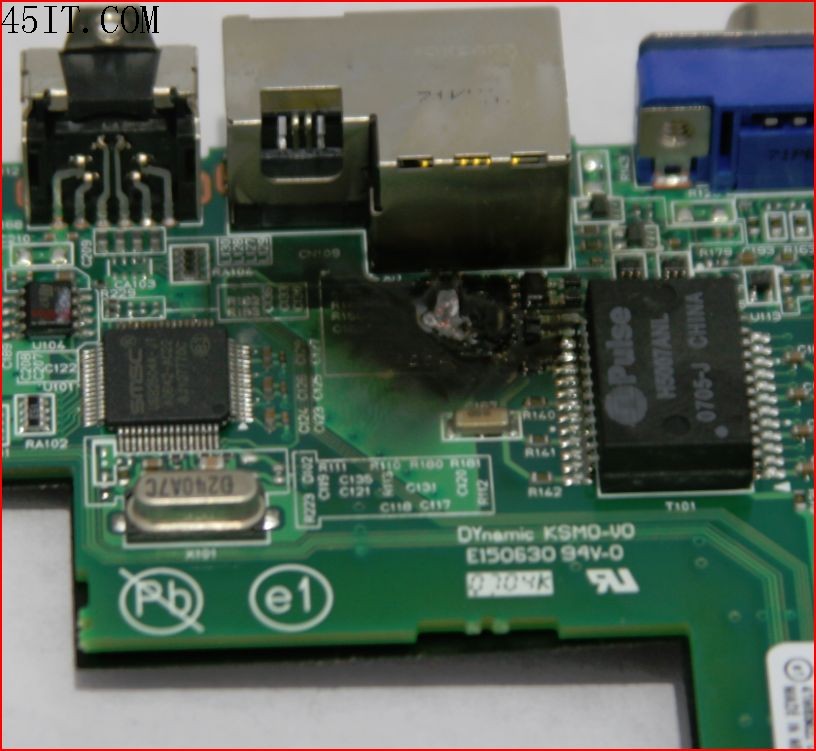

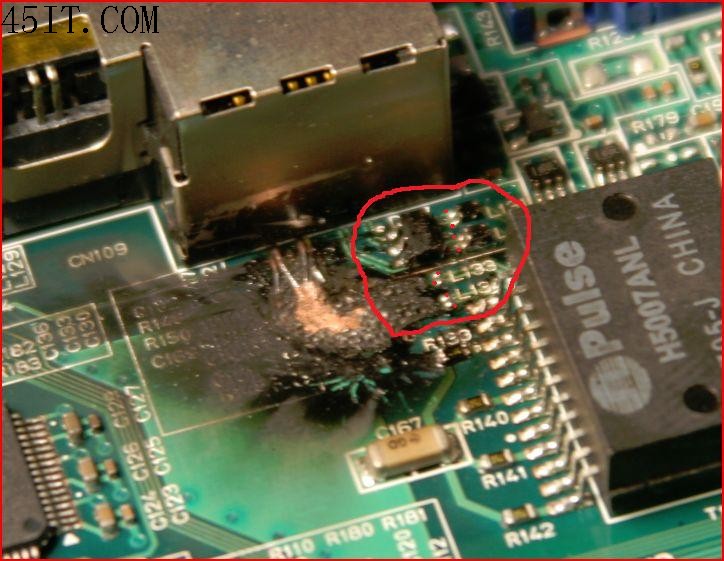

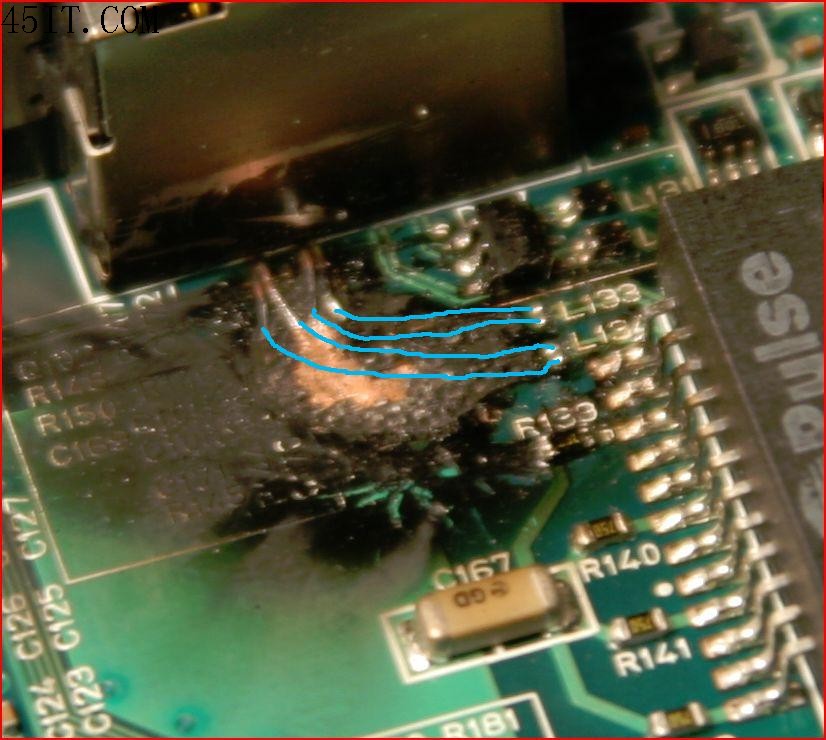

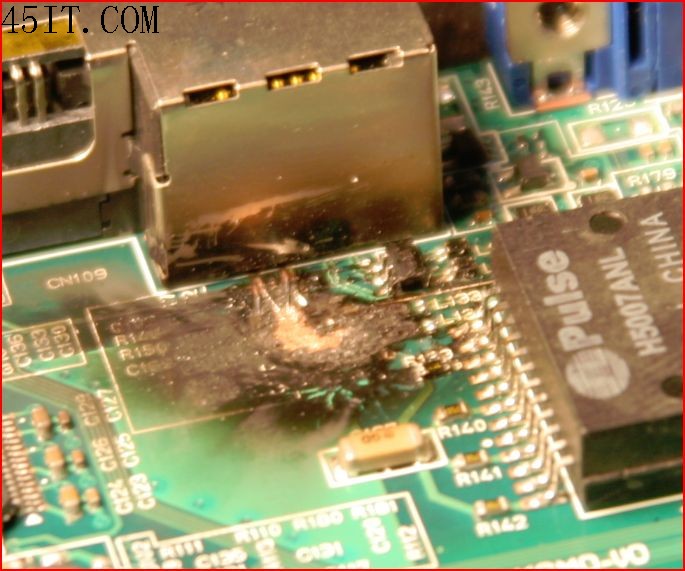

看样子是45、78的耦合芯片烧毁了，就是和12、36对应的那个一样，后面的L133 L134也完蛋了，
于是打算直接连。无非就是可能信号差点，但是很多主板都没有还不是一样用。。。。

于是。。。。

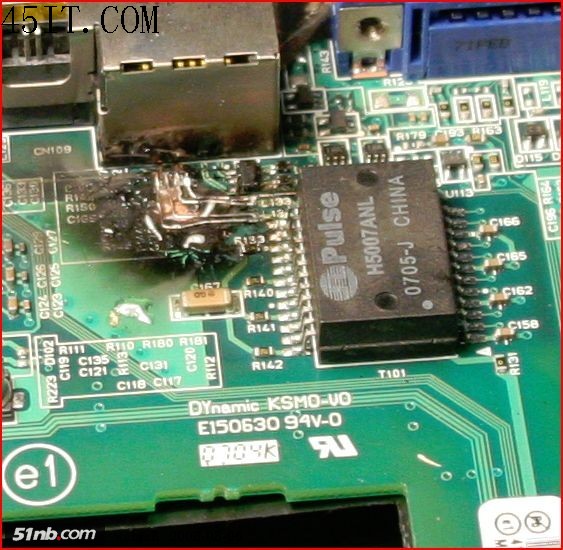

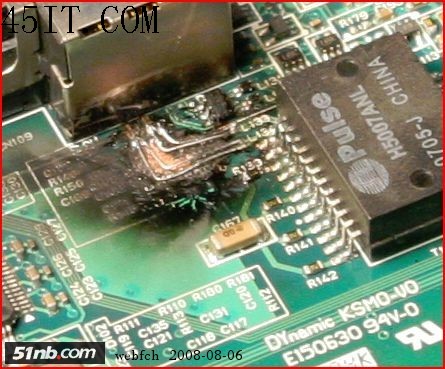

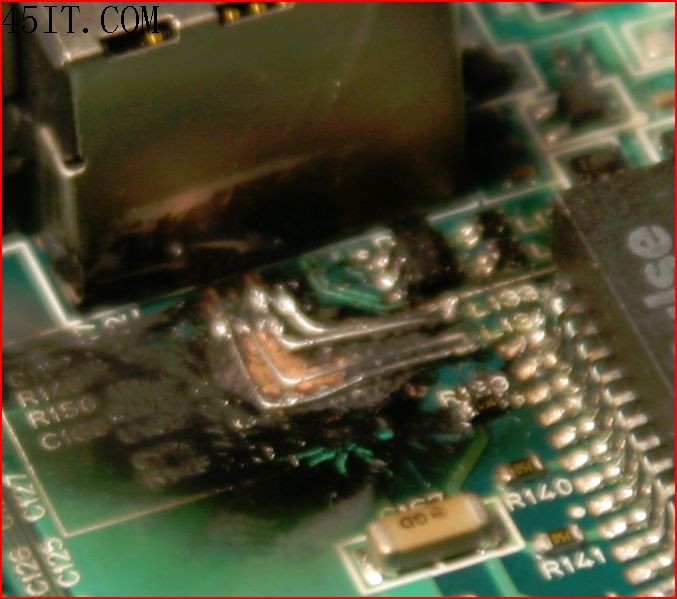

焊接好了，放点热熔胶用风枪一吹，嗯，很完美。
个人认为，热熔胶在中国的电子产业中做出了卓越的贡献。。。。

装回去费了不少事，但是后来发现问题所在，也算顺利。。。

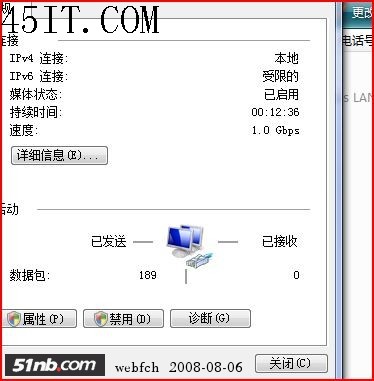

放上T60，连上网线。Gbit又回来了。。。。
