惠普nx6120笔记本维修手记

朋友发了四片板子给我修，其中有两片型号一样的nx6120。朋友跟我说原来是南桥短路，换了南桥后不短路了，但是代码走FF。接电源，电流从0.8A开始一点一点往上升，上到大概1.3几A后掉电。上假负载有PLTRST，没有CPURST。这个板背面有DMI测试点，但是有一些点表面有绿油盖住，用刻刀小心刮掉表面绿油，逐根打DMI阻抗。六对330，两对343，说明南北桥之间的通道有问题。

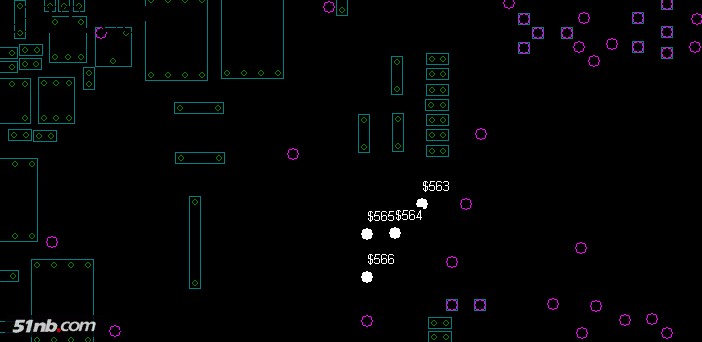

nx6120背面的DMI测试点
拆掉南桥后，测量南桥上的DMI测试点，有两对已经开路了。换了片南桥装上去再测DMI已经正常，CPURST正常输出，但是代码还是走FF。电流还是一路往上涨，但是涨的幅度没以前那么大了，以前大概每次0.03A往上涨，现在小了点，大概每次0.01A往上涨。好歹也是进步嘛。

再打PCI总线阻抗，发现AD14偏低，这应该就是问题所在了。这片板上走PCI总线的设备有两个：网卡和PC卡控制器。鉴于网卡的嫌疑比较大，先拆网卡。拆掉网卡后再测，AD14恢复正常。换片bcm5707网卡，主板正常走码。
