下载并安装Power Designer
我是从网上下载的PowerDesigner15.1汉化破解版，下载的软件如下：

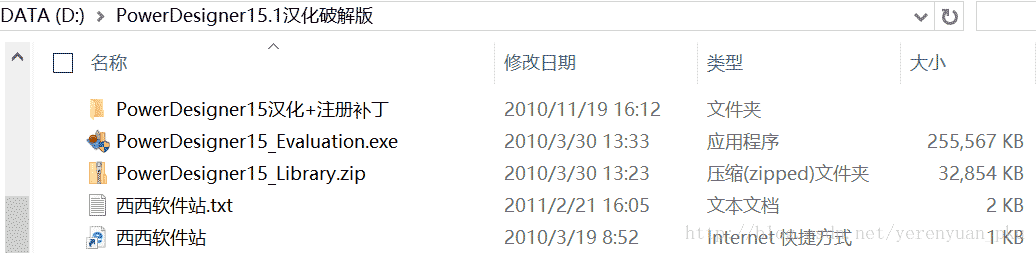

解压缩之后的目录为：

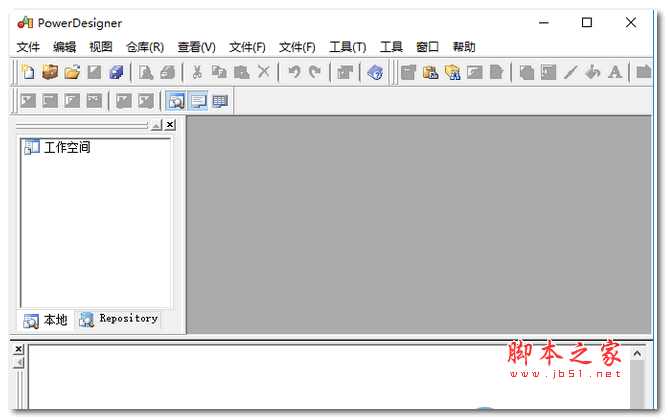

双击PowerDesigner15_Evaluation.exe，一直点击【Next】，即可成功安装Power Designer，相信大家都能安装成功，所以我就不再这儿一一细说了。一开始安装成功之后，界面显示全是英文，如果感到不舒适，可汉化，如何汉化，可参考PowerDesigner15汉化+注册补丁\说明.txt文件，再此也不赘述。
使用PD(UML工具——Power Designer)设计数据库

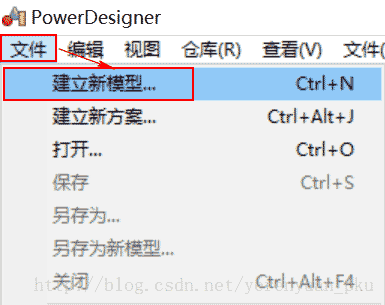

现在我们来使用Power Designer这个工具设计数据库。首先打开Power Designer这个工具，点击【文件】菜单，在下拉框中选中【建立新模型】，如下：

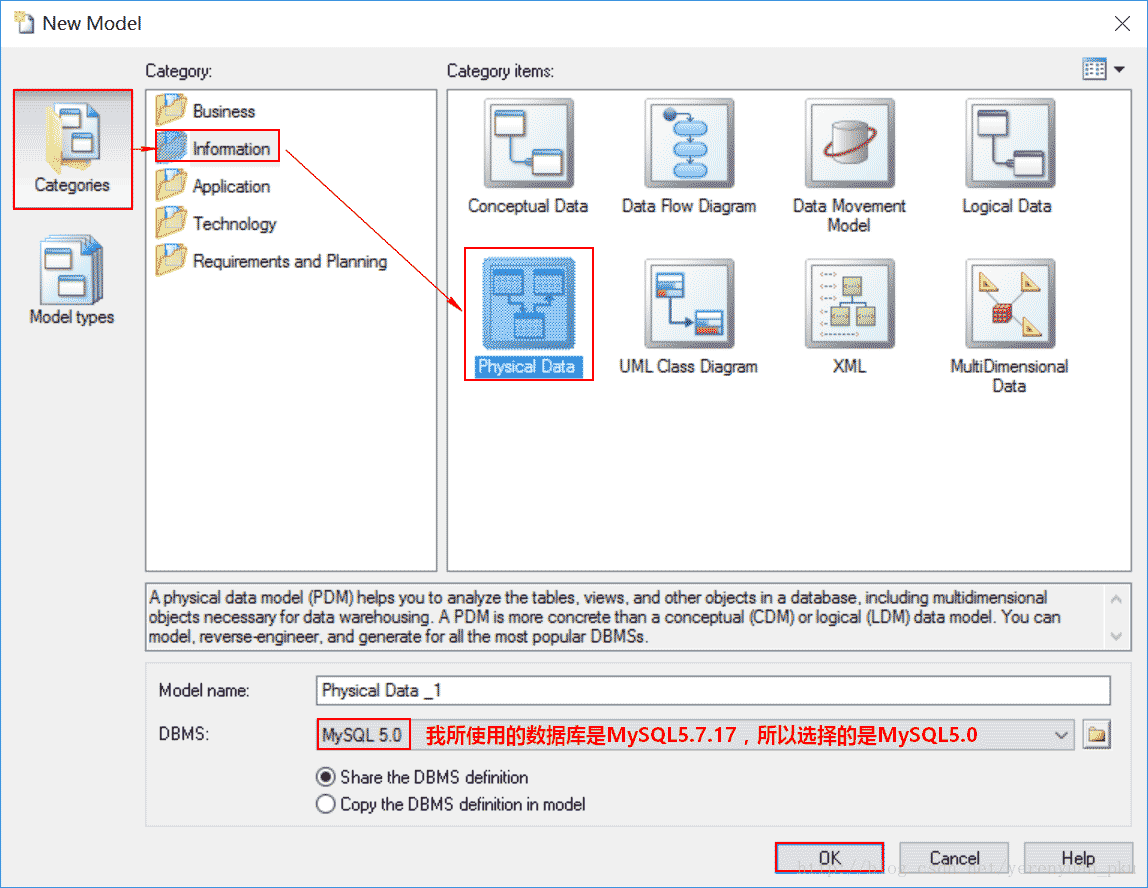

在弹出的对话框中创建一个Model，可按下图创建。

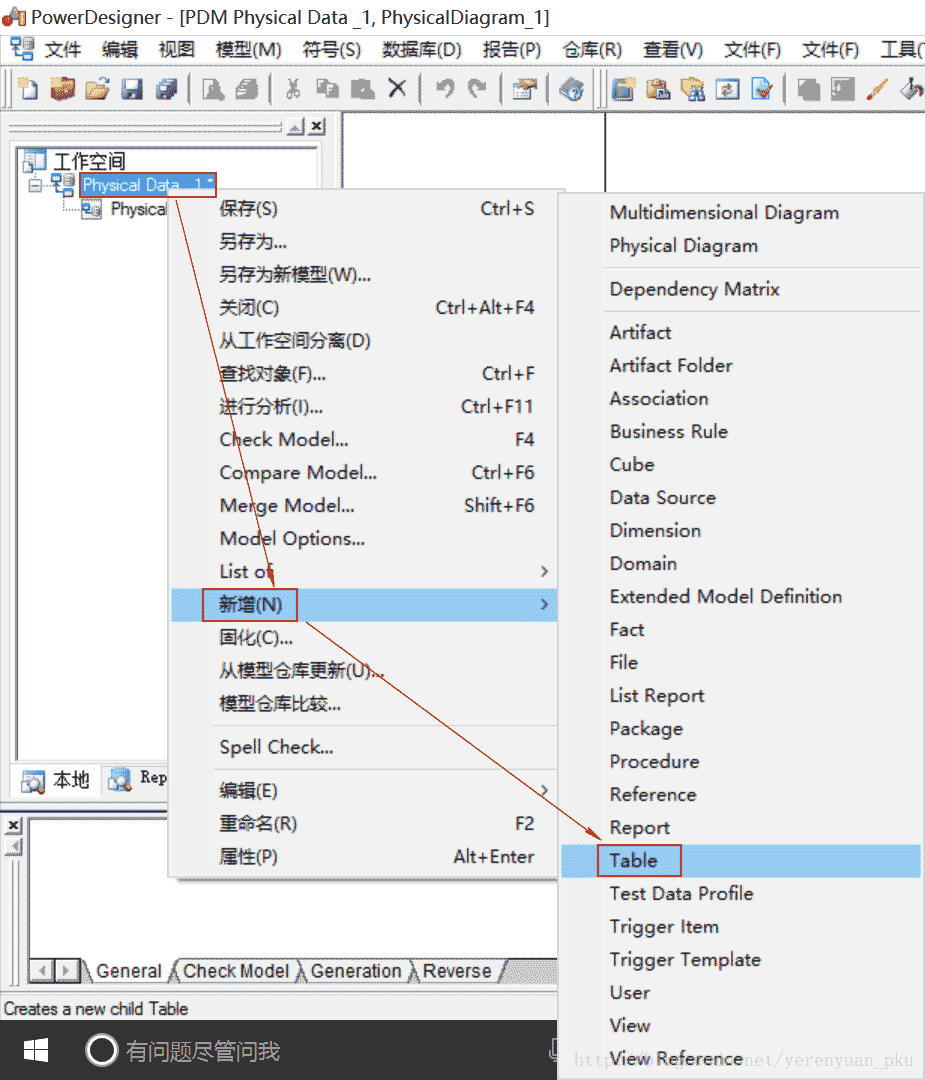

接着来创建一个数据库表t_user，可按下图来创建。

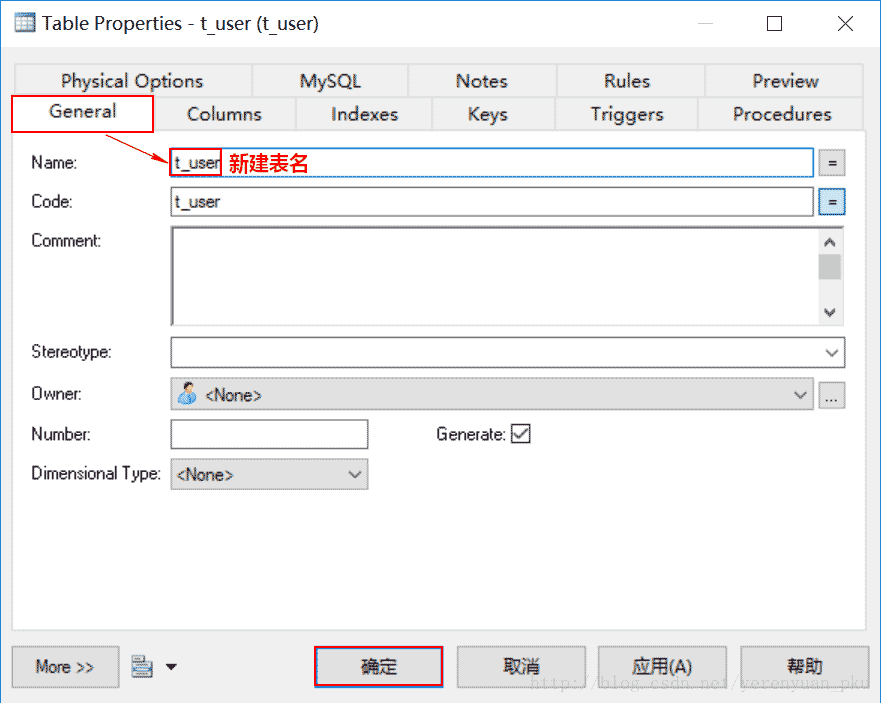

选中【General】选项卡，在Name输入框中输入要新建的表名。

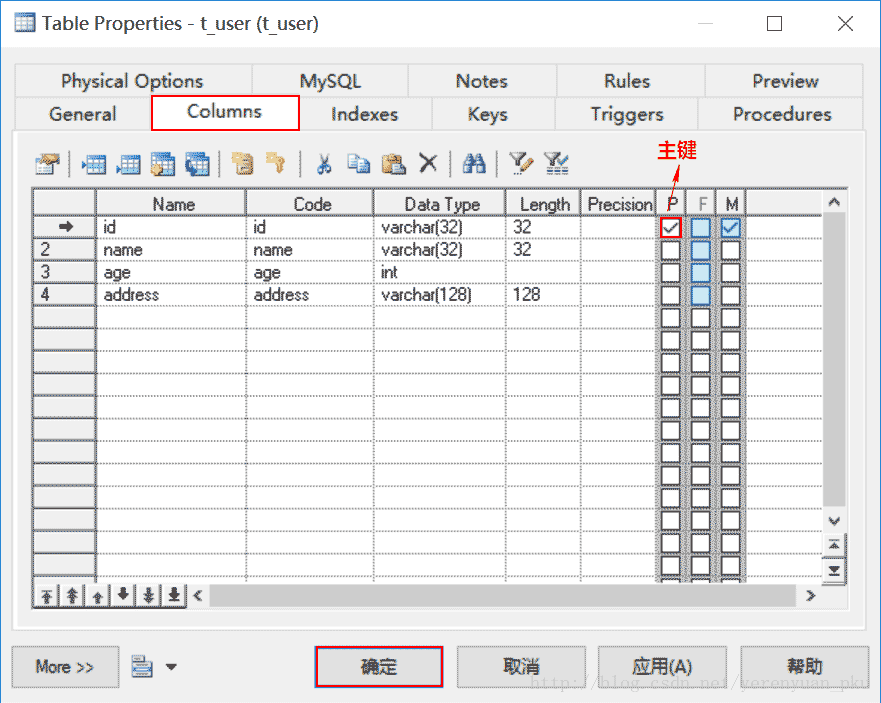

接着再选中【Columns】选项卡，新建表中的列。
最后点击【确定】按钮，则新建的表为：

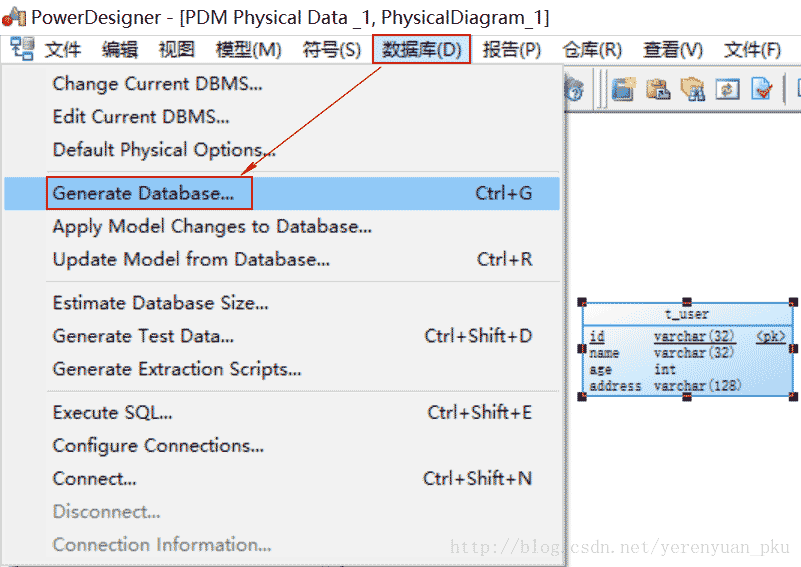

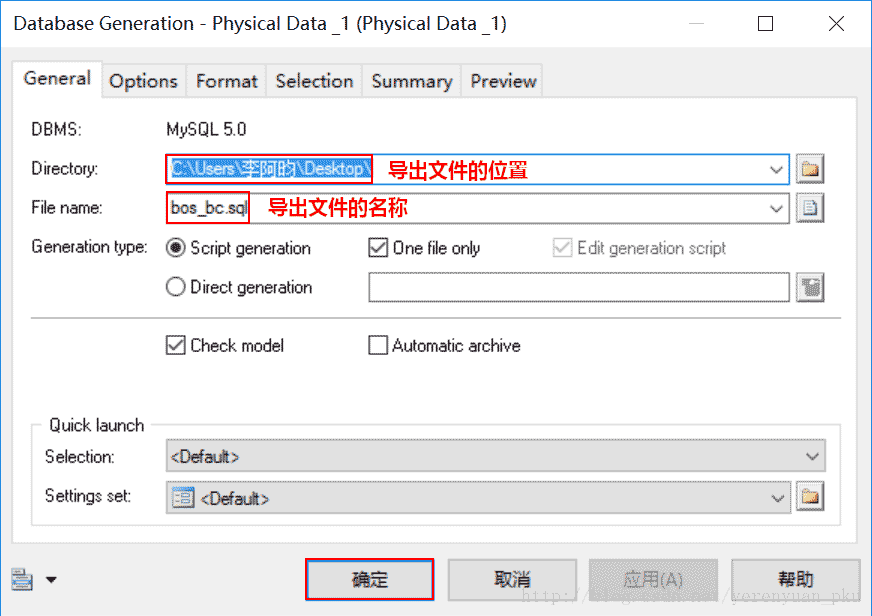

上面新建完t_user表之后，使用Power Designer这个工具还可以将建表语句导出到一个文件中，怎么做呢？可参考下图：

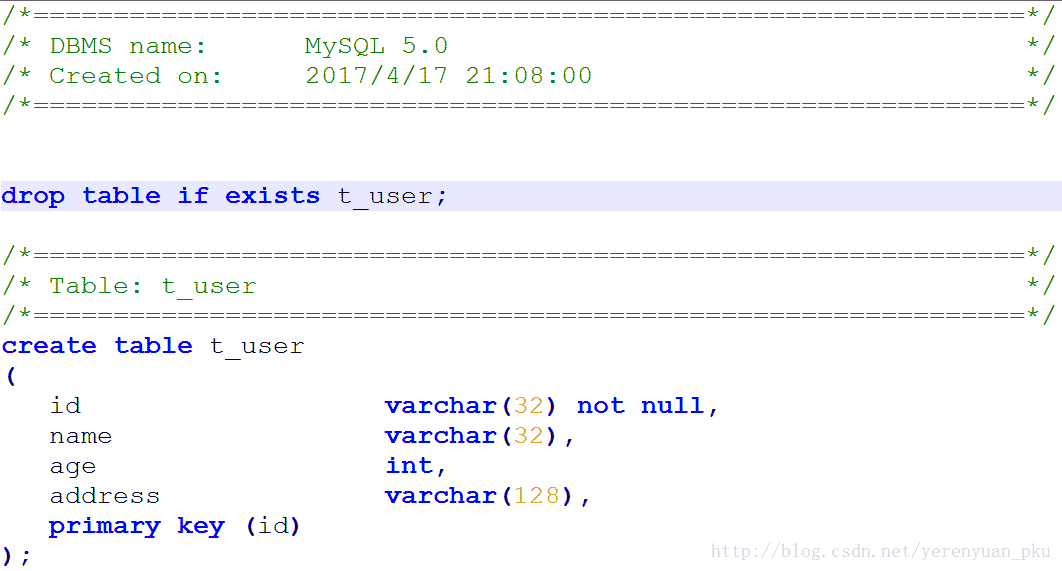

点击【确定】按钮之后，可以在桌面上找到bos_bc.sql这样的一个文件，打开，即可看到t_user表的建表语句：
有了这样一个bos_bc.sql文件之后，怎样将其导入到数据库中并创建相应的表呢？有两种方式：

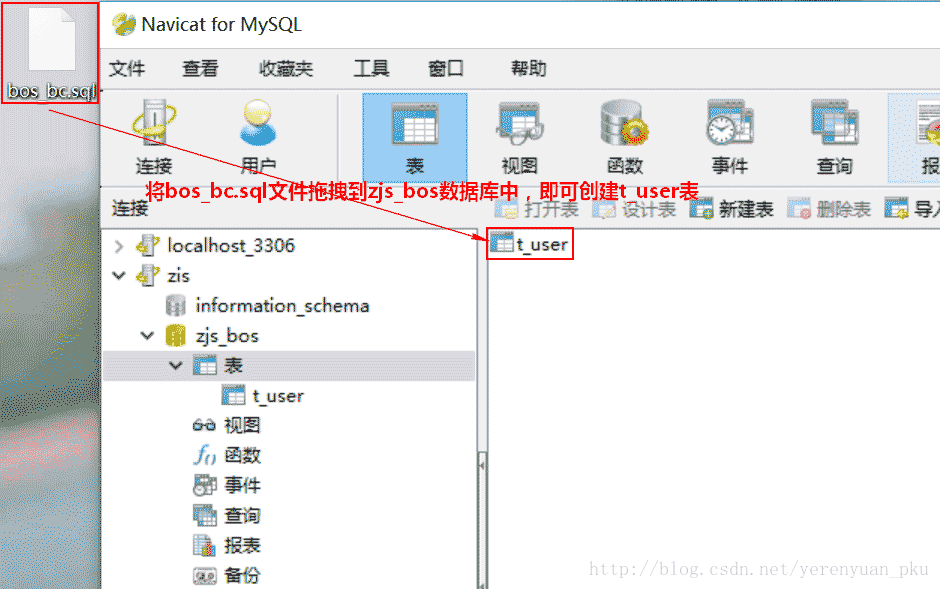

第一种，使用图形化界面工具来操作。

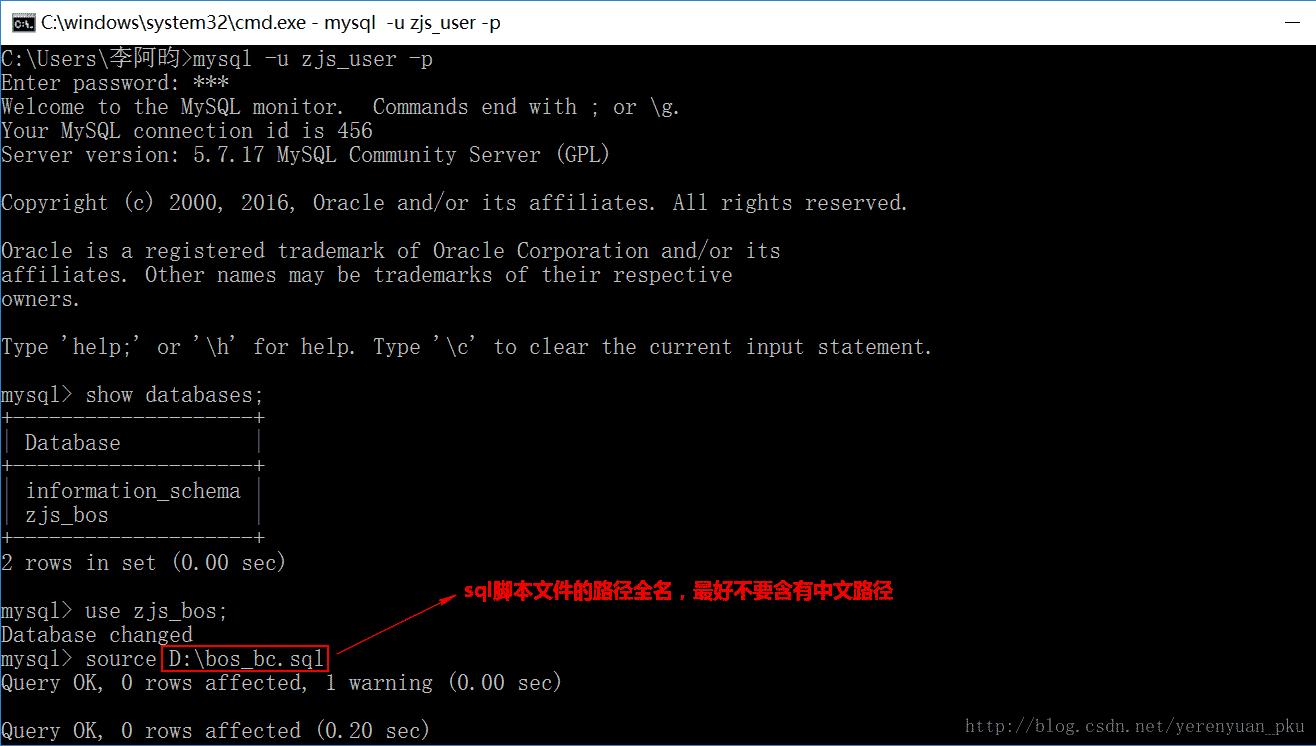

第二种，使
用命令行工具，在mysql中执行sql脚本。
接下来，我就来告诉大家如何创建有外键关联关系的两张表，以员工和部门为例来讲解。
上面我们新建了一张员工表——t_user，现在就要新建一张部门表——t_dept了，我们尽量设计得简单点，该表的设计可仿照上面的步骤，在此不过多赘述。新建完的t_dept表为：

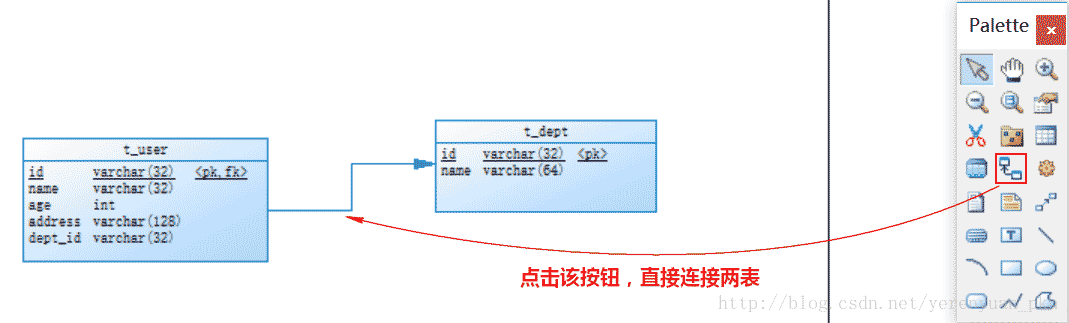

现在就要建立t_user表和t_dept表之间的外键关联关系了，具体做法是在t_user表新创建一列——dept_id，该列引用t_dept表的主键id，具体操作如下：

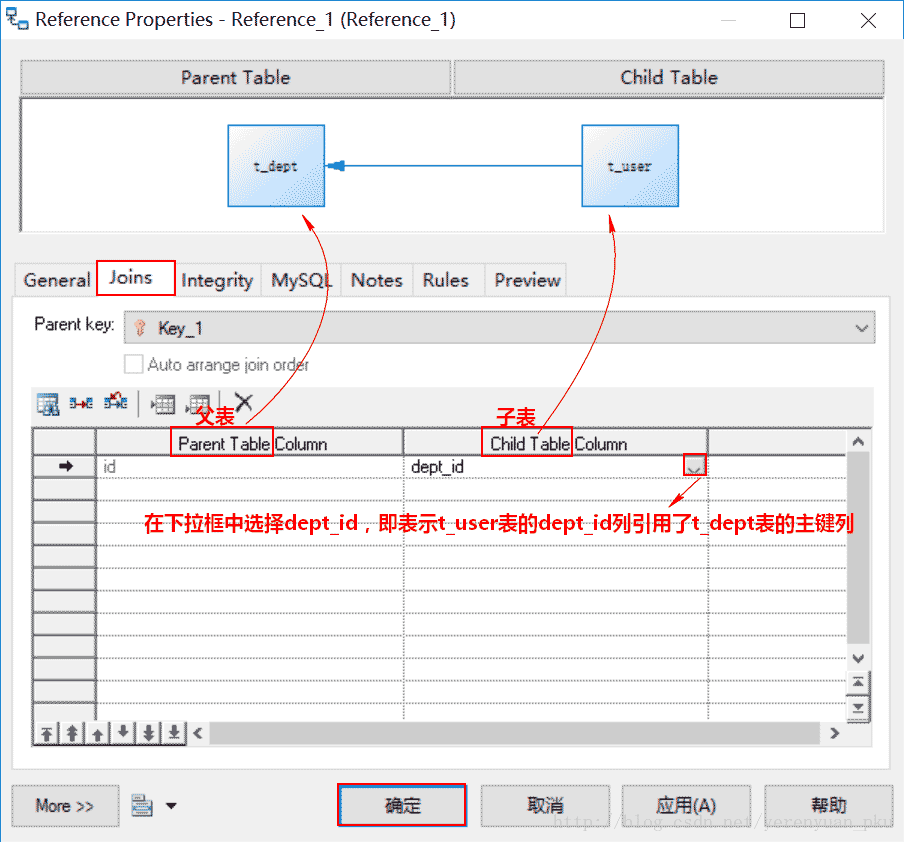

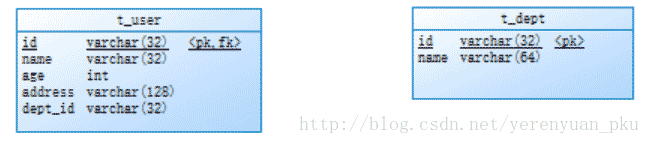

可发现这并不是我们所想要的，因为虽然建立了两表之间的外键关联关系，但是是t_user表的主键(id)引用了t_dept表的主键(id)。为了在两表之间建立正确的外键关联关系，就要双击连接线，在弹出的对话框中选择【Joins】选项卡，如下：

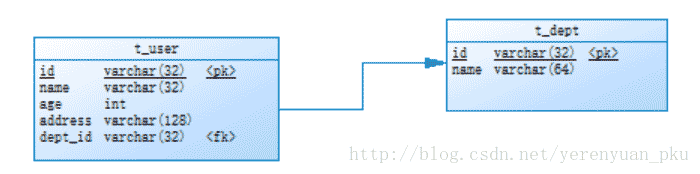

点击【确定】按钮，即可如我们所愿：

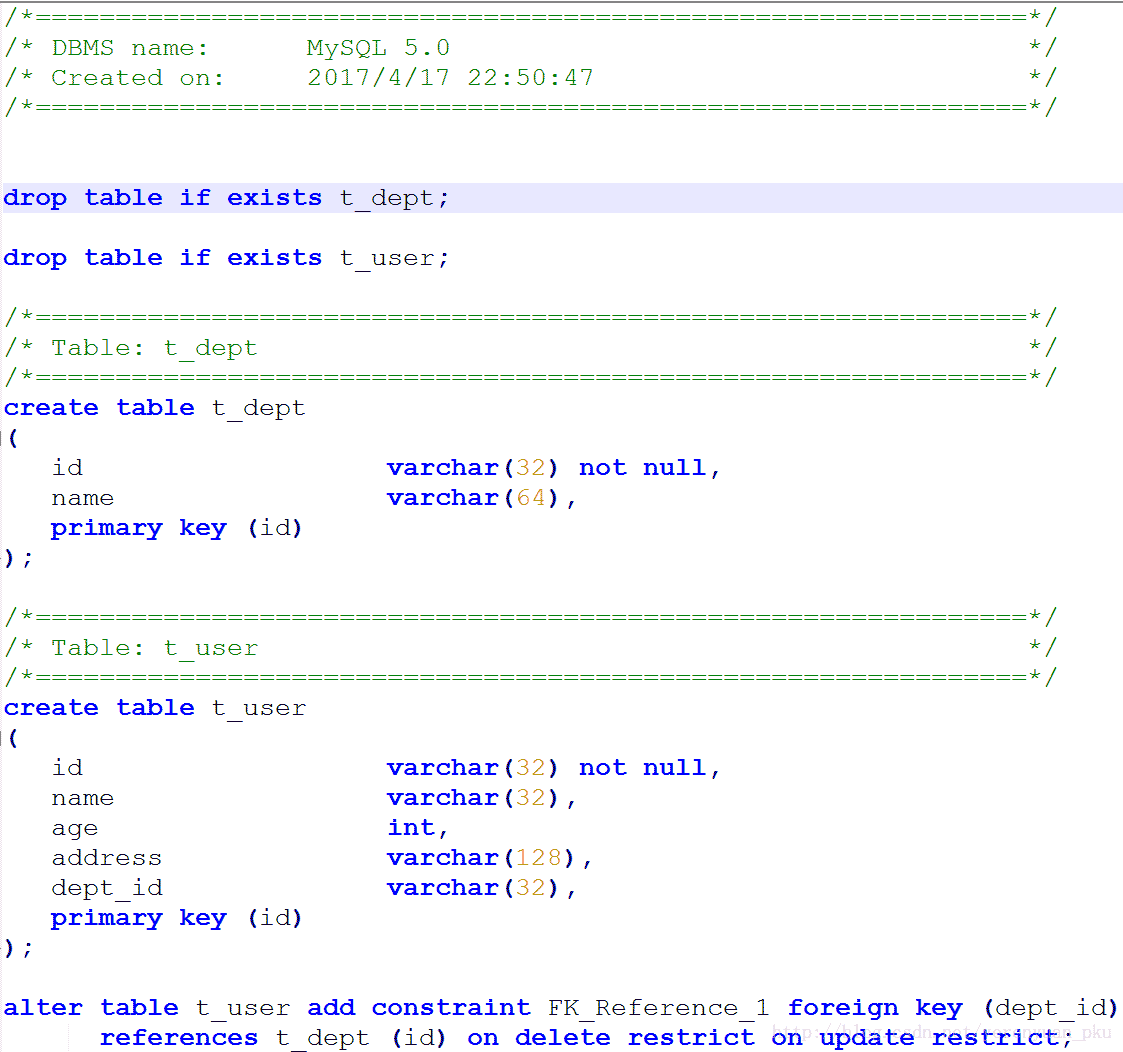

而且建表语句为：
该怎样将建表语句导入数据库中，我就不多说了，因为多说无益。
