对于FPGA、CPLD以及结构化ASIC设计，quartus ii是性能和效能首屈一指的设计软件。软件支持Altera名为Qsys的系统级集成工具新产品，实现了对Stratix® V FPGA系列的扩展支持，并且采用增强后的调试方案加快了电路板开发。本教程给出了如何用QuartusII，创建工程，创建源文件，综合编译，时序仿真，如何下载一系列的操作步骤。显示了一个完整的开发流程，供大家参考。

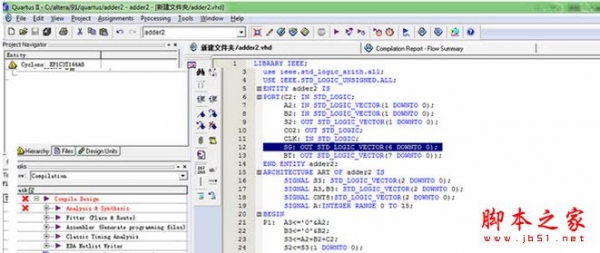

QuartusII创建工程：

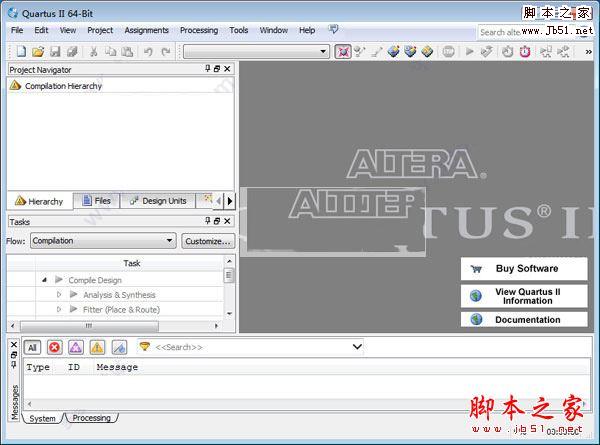

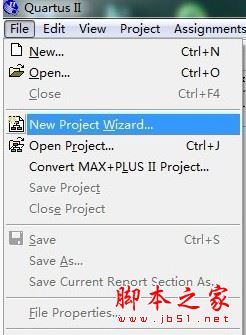

1.双击打开QuartusII软件，选择 file-----New Project Wizard...

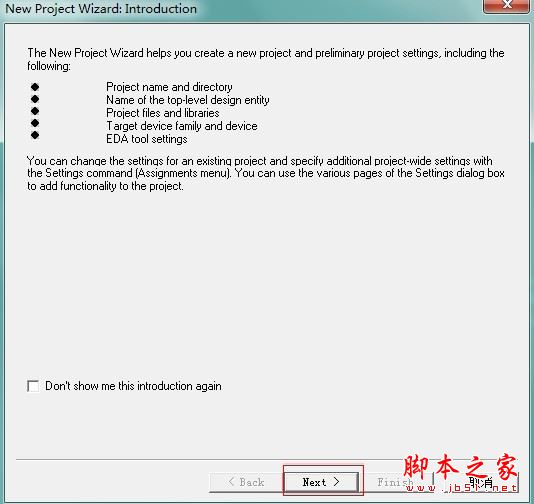

2.弹出如下窗口，本窗口介绍创建一个工程需要执行的设置，点击next。

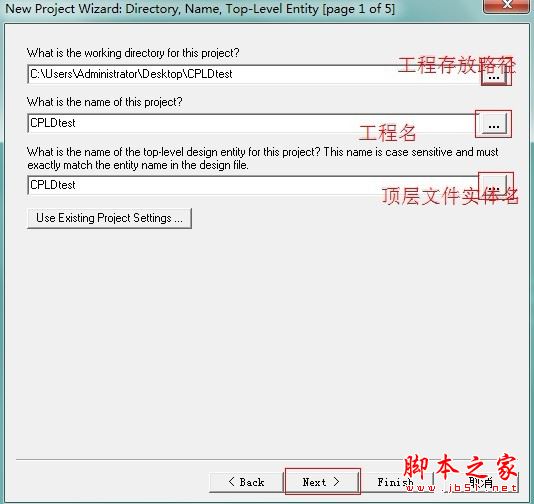

3.设置工程存放路径，工程名称，以及实体名，单击next

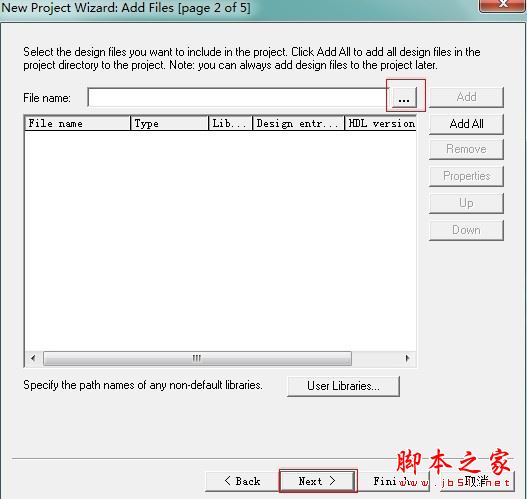

4.添加源文件到该工程，如果以及有源文件，浏览文件点击add，没有源文件，直接点击next

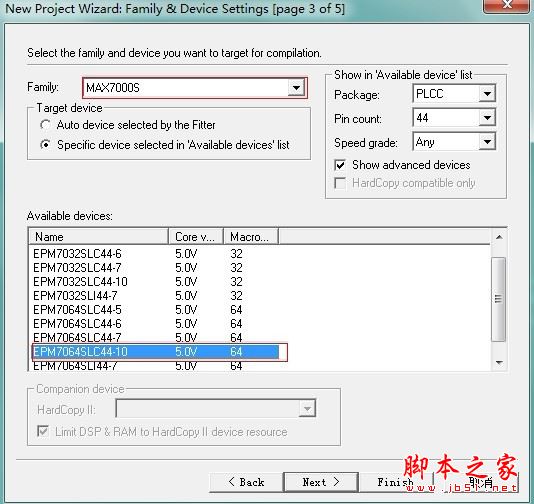

5.选择使用的芯片类型，系列，还有封装，管脚号，以及具体芯片的型号。然后next

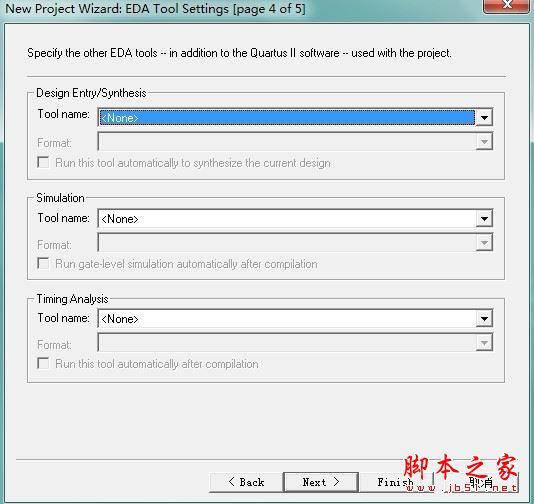

6.选择第三方工具，如果没有使用的，直接next

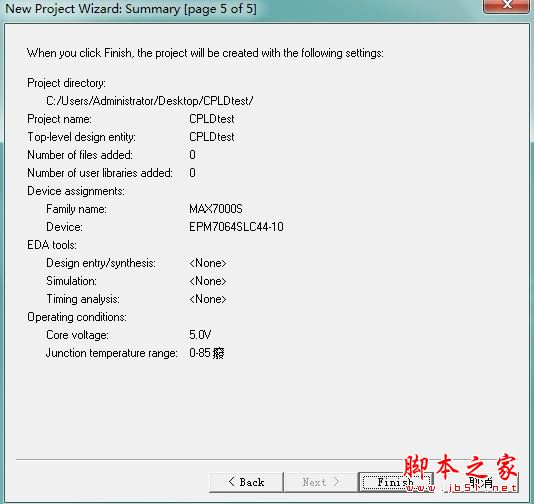

7.列出整个工程的概要，如果有设置错误，点击back重新设置，没有错误，点击finish

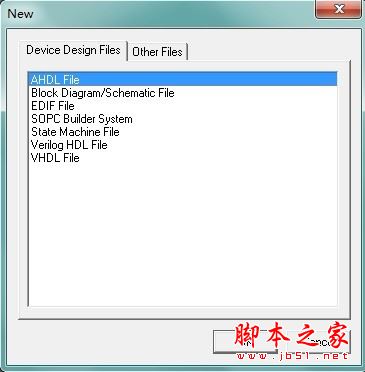

8.选择，file-----new，弹出如下窗口，再选择block diagram/Schematic File,点击OK
9.选择工具symbol tool

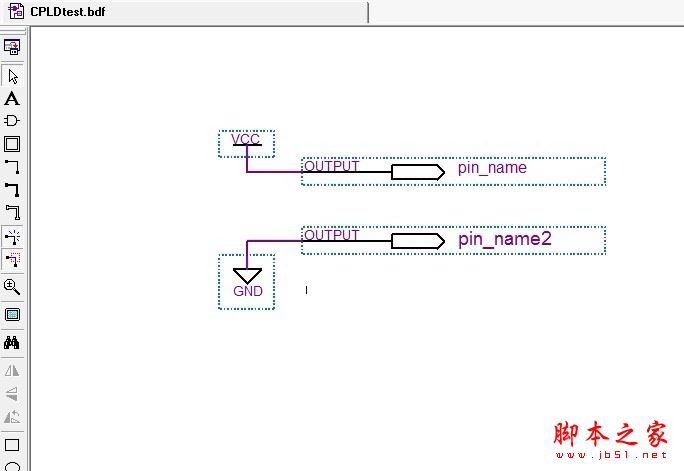

10.绘制原理图如下，这里只是演示操作，具体编程请查看相关书籍。该原理图方便验证，下载好程序，测量相应关管脚电压。看是否成功。

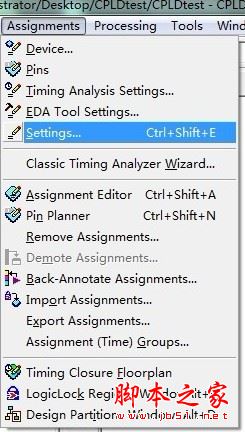

11.选择assignment-----setting，在编译前设置相关选项。

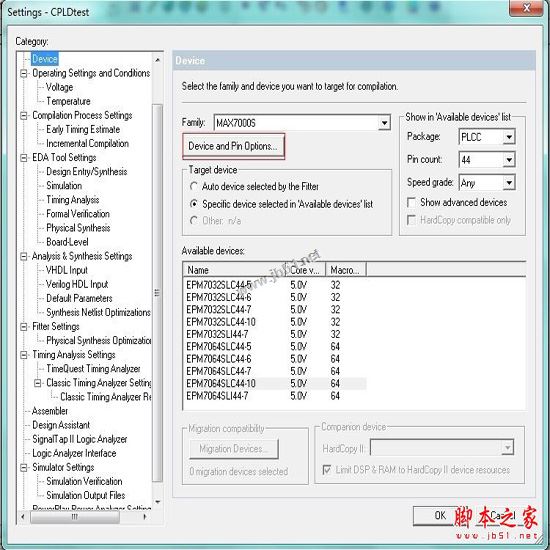

12. 选择device device and pin options.......

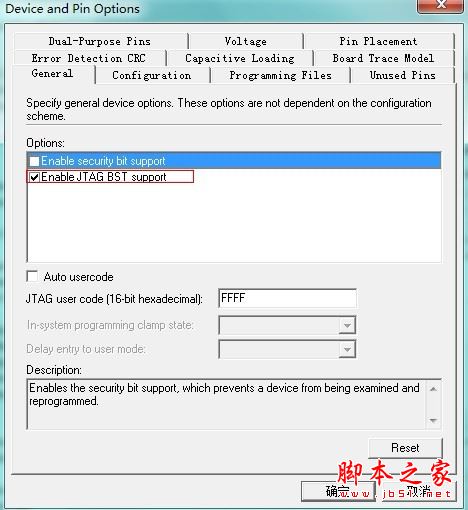

13.选择general 在options：中选择enable JTAG BST support

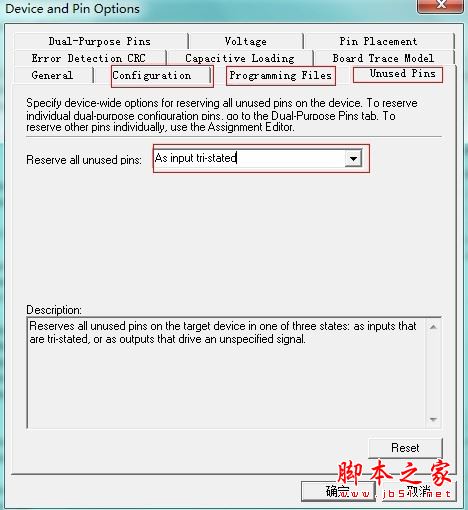

14.configuration里面，选择配置器件和编程方式，programming里面，选择输出产生下载文件格式，unused pins 里面选择闲置管脚状态。

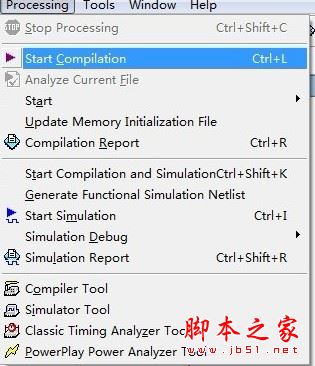

15.选择process-------start compilation，进行编译。

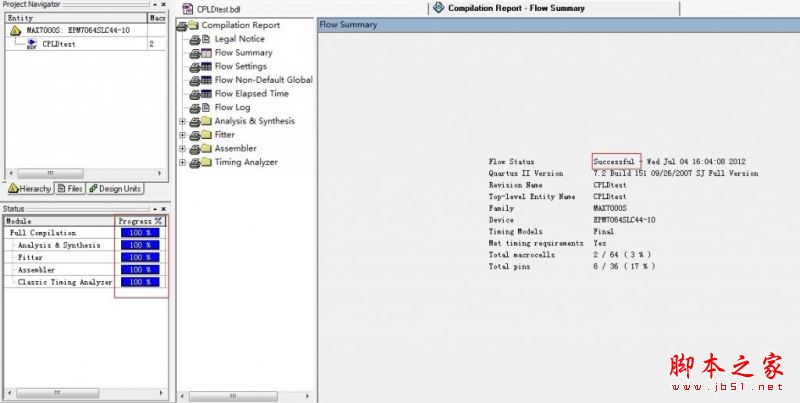

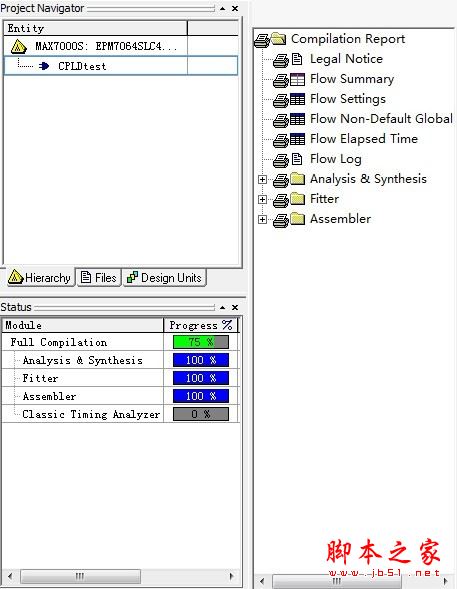

17，下图是编译过程显示的图片。
编译成功后，显示100%，flow summary窗口中，显示successful
以下步骤进行时序仿真
18.选择file-------new

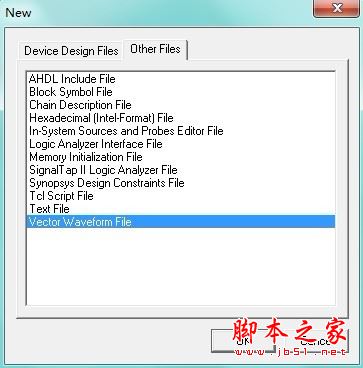

点击other files，选择vector waveform file

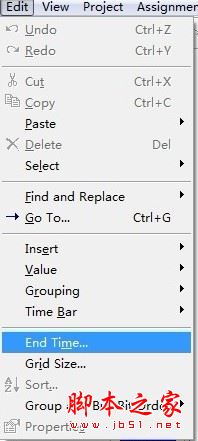

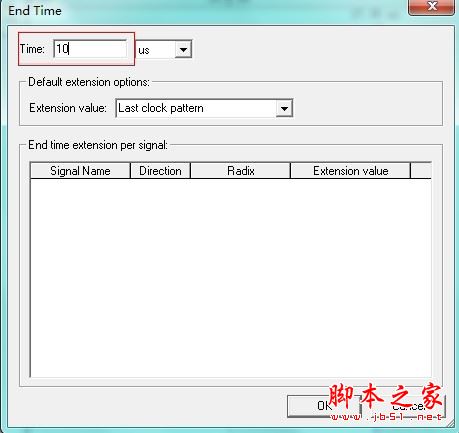

19.选择edit，endtime
（此步骤十分重要）设置仿真时间
20.选择10us
21.保存波形文件，点击fie------save as ，保存文件名为CPLDtest.vmf

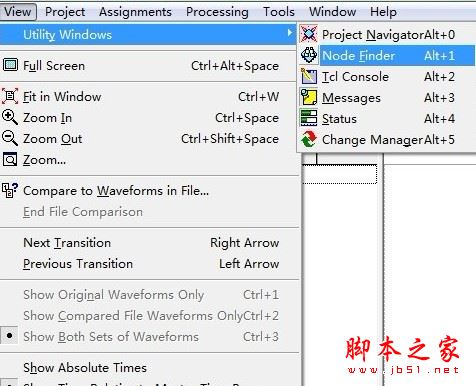

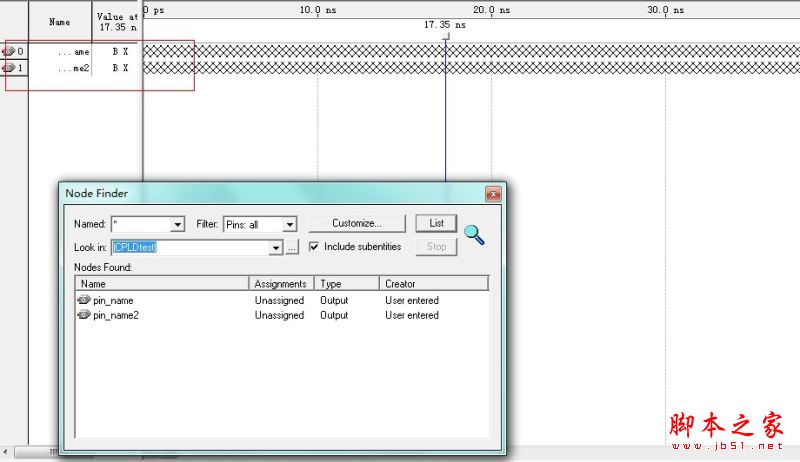

22.点击view-----utility windows------node finder
将端口信号添加到波形编辑器

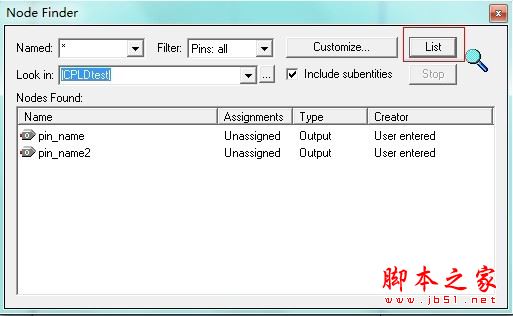

23.点击list
24.拖动端口信号，到波形编辑器窗口

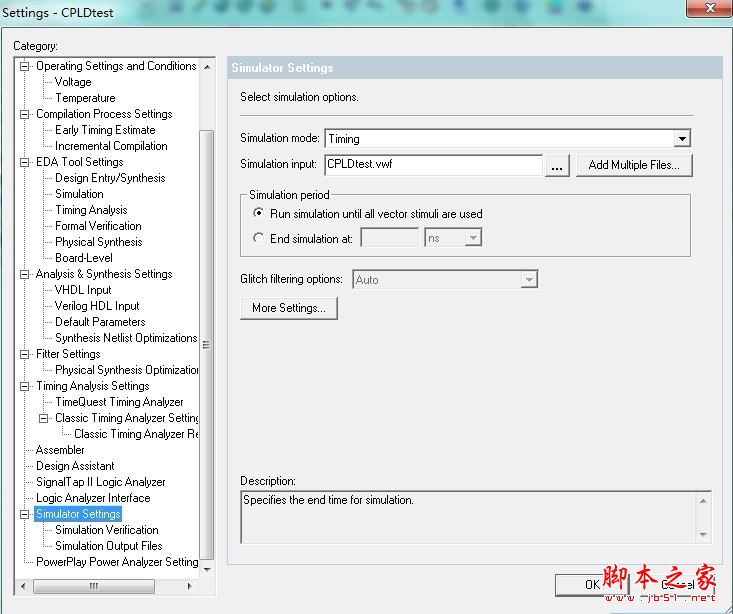

25.选择assignment----setting
点击simulation setting 选择波形仿真文件
单击simulating verification，选择毛刺检测glitch detection 1 ns

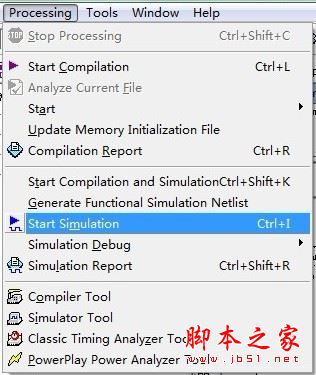

26.启动仿真，单击processin---start simulation

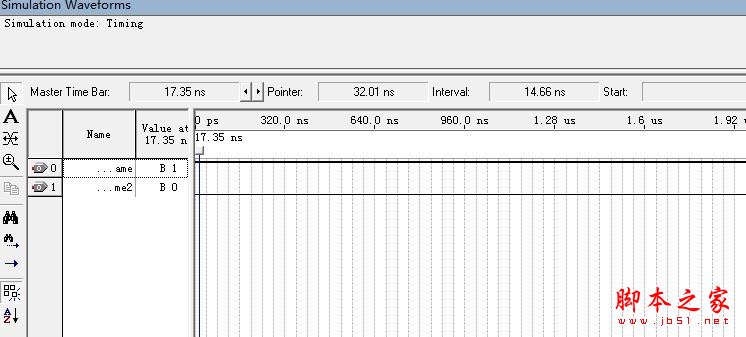

27.选择processing-----simulation report 观察仿真结果。
以下为下载设置

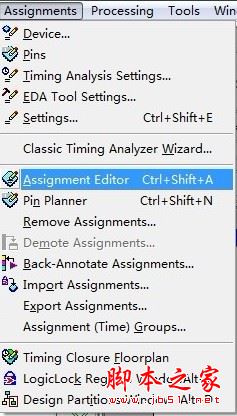

28.选择assignment---assignment editor

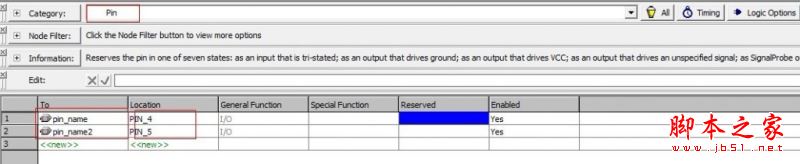

29.在category里面选择pin,
为端口号选择相应的管脚。选择4号5号管脚，下载成功的话，测量这两管脚应该一个高电平，一个低电平

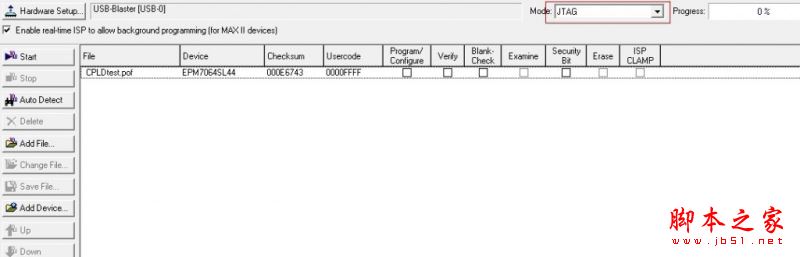

30.选择tool-----programmer
在mode中选择JTAG，如果没有出现下载文件，手动选择add file....选择CPLDtest.pof文件。

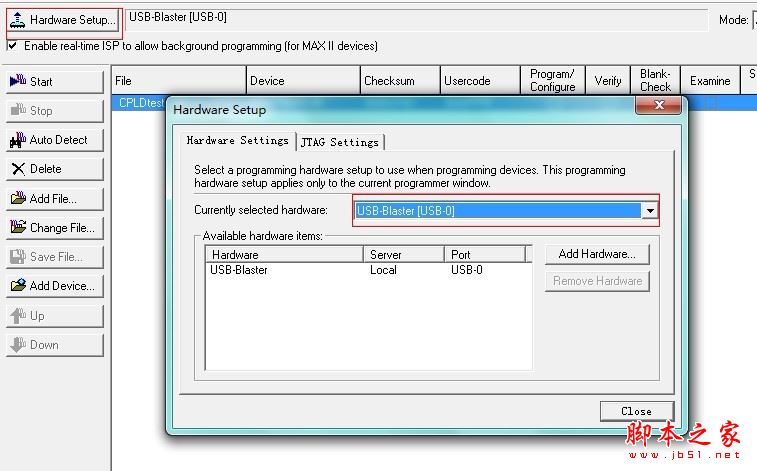

31 选择编程器
点击Hadware Setup..弹出对话框中选择，usb blaster，单击close

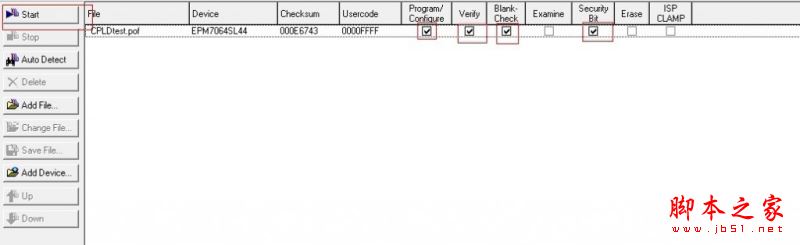

32.勾选相应配置选项，单击start开始下载程序

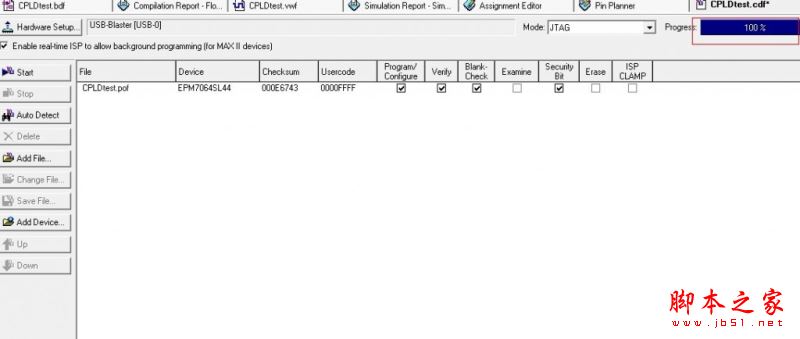

33.进度条都100%时说明下载完成。0%到100%，本次下载用了25秒钟，如果进度条很快几秒钟就到100%说明没成功下载。最后，万用表测量芯片管脚（4号高电平，5号低电平）。验证程序确实下载OK
