研究生朋友写小论文经常会用到matlab，小论文中对图片的处理要求往往很高，怎么把matlab中示波器波形图导出，变成矢量图后，波形图再怎么放大也不会失真。

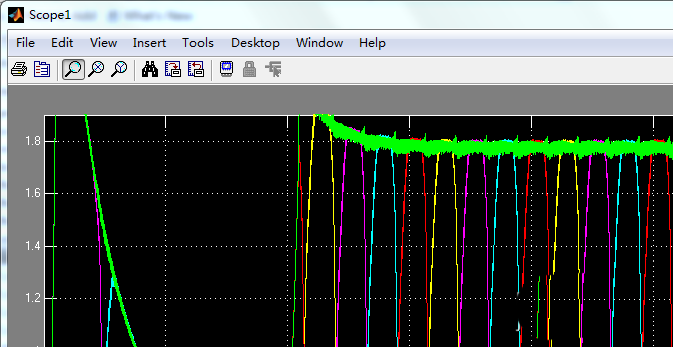

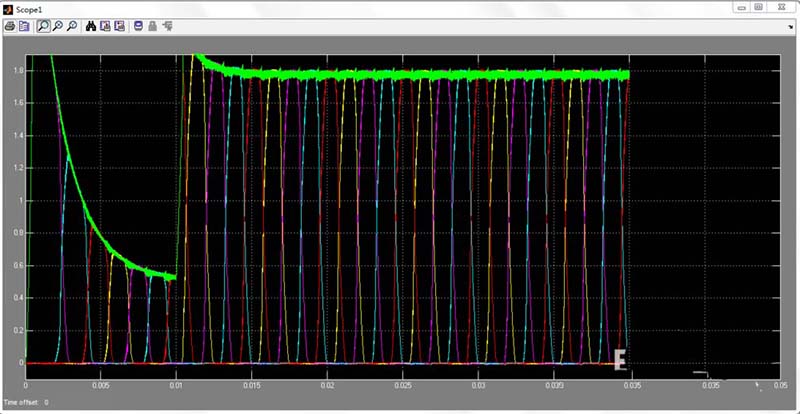

1、仿真完毕打开示波器，示波器背景是黑的，肯定不能直接导入word

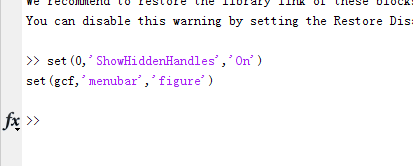

2、示波器界面中没有对波形图处理的选项，因为示波器的有些功能是隐藏的，在commond window输入下面的指令
set(0,'ShowHiddenHandles','On')
set(gcf,'menubar','figure')
回车

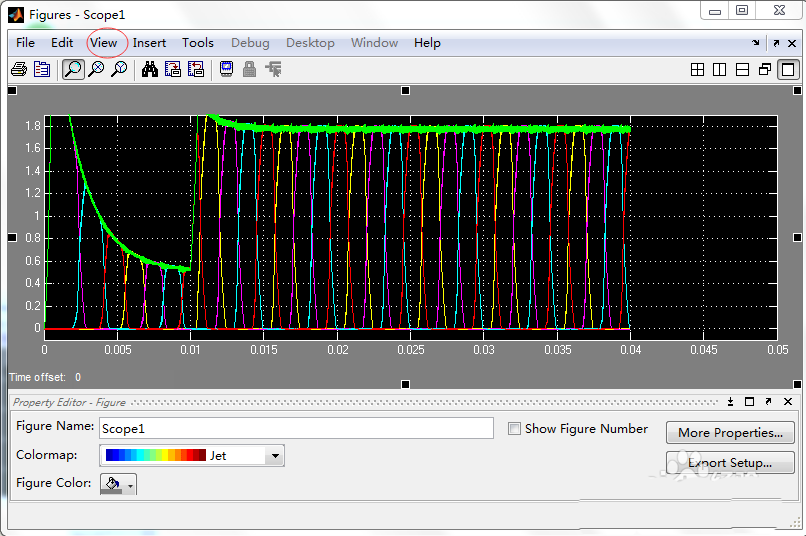

3、隐藏功能出现，多出了一行菜单栏，点击VIEW->Property Editor,出现如图编辑器

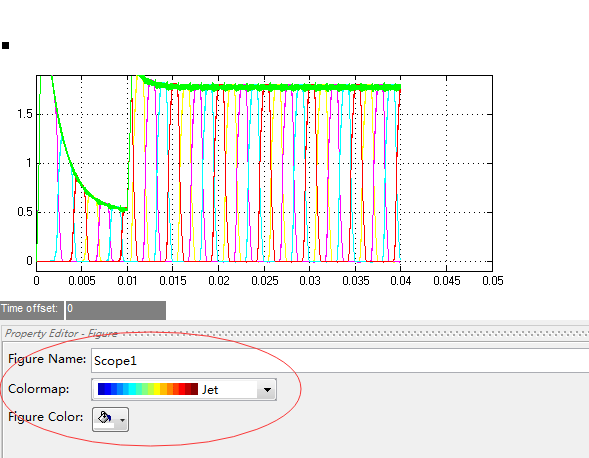

4、编辑器右下角可以编辑，背景颜色，波形图大小，没跟曲线的颜色等。
5、把示波形图处背景处理成白色的，

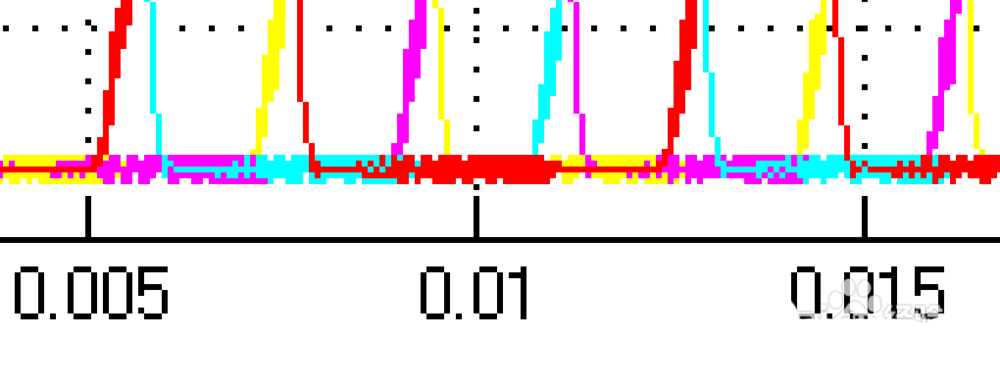

6、不过这次我们不是直接用截屏键截屏拷贝到画图工具，这样做出来的图方法后会失真
7、这次我们点击示波器工具栏Edit->copy figure，波形图就拷贝到了粘贴板

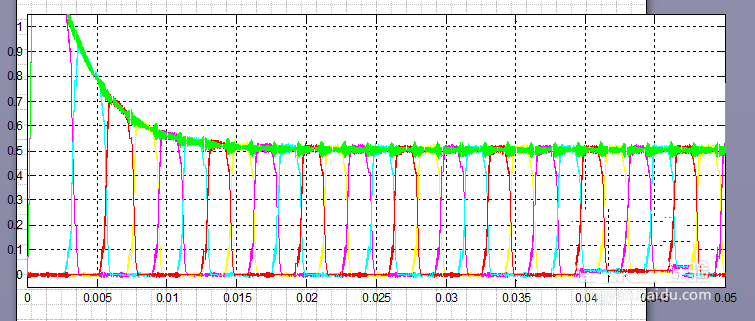

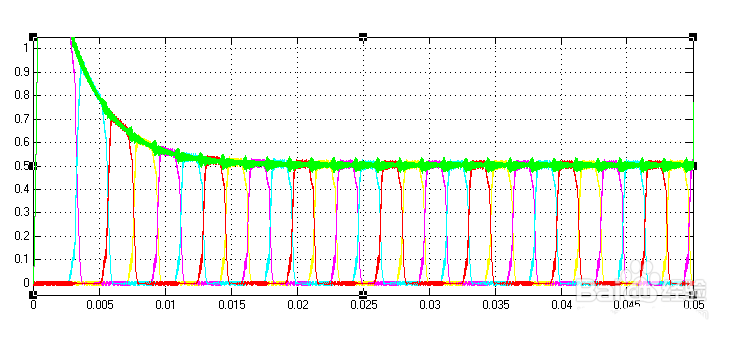

8、打开visio2007，将图片复制进去，这时候图片已经是矢量图，但拷贝到word中坐标轴坐标太小了

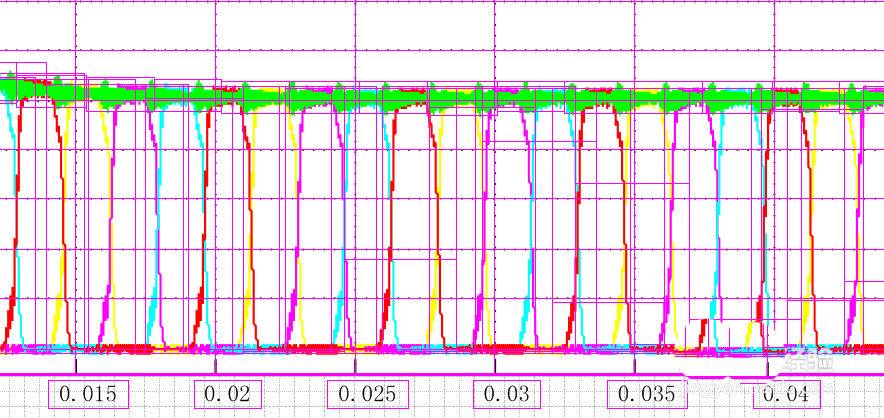

9、这里有个关键性步骤，右击visio中的波形图->形状->组合，你会惊讶的发现，这个波形图是可以取消组合的！是不是很神奇？

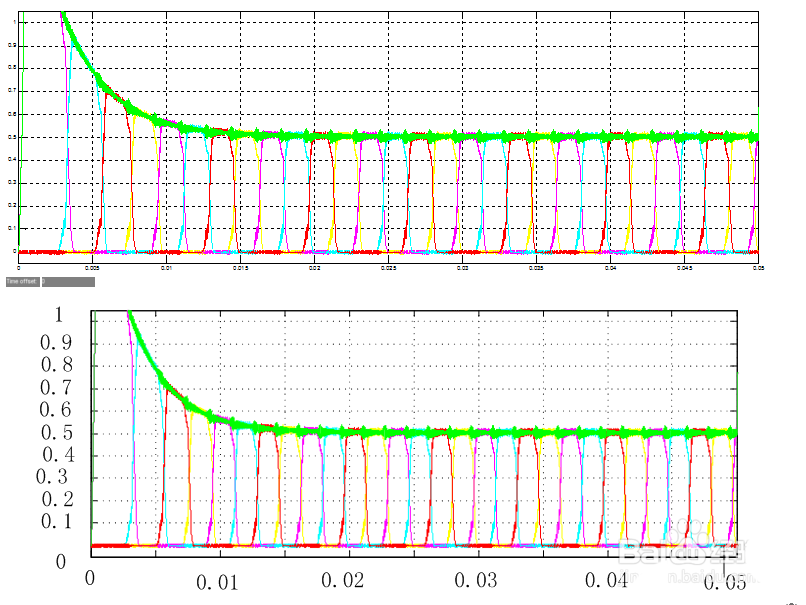

10、取消组合后，波形图的每个部分都是可以拖动，单独设置的，设置好坐标后的波形图效果非常好，且不论你怎么放大都不失真

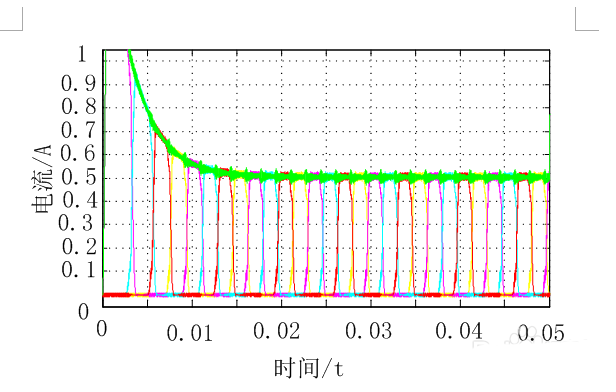

11、最后是在word中给波形横轴和纵轴加上各自代表的物理量
