如果使用预设位置选项设置SmartArt图形位置，可以选中SmartArt图形，然后在“SmartArt工具/格式”功能区中单击“排列”分组中的“位置”按钮。在打开的位置列表中选择合适的预设位置选项（例如选中“顶端居中，四周型文字环绕”）即可，如图2011071601所示。
图2011071601 选择SmartArt图形预设位置选项
如果用户希望对SmartArt图形进行更详细的位置设置，则可以在“布局”对话框中进行操作，具体步骤如下所述：
第1步，打开Word2010文档窗口，单击选中SmartArt图形。

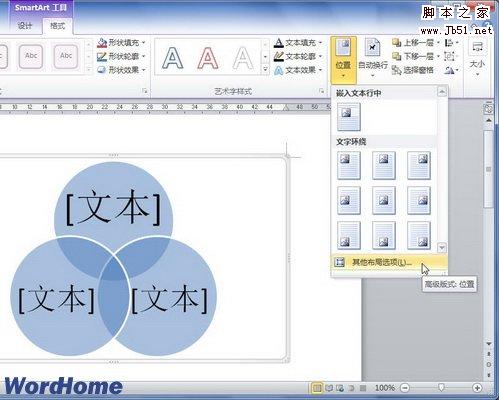

第2步，在“SmartArt工具/格式”功能区中单击“排列”分组中的“位置”按钮。在打开的位置列表中选中除“嵌入文本行中”以外的任意位置选项，然后选择“其他布局选项”命令，如图2011071602所示。
图2011071602 选择“其他布局选项”命令

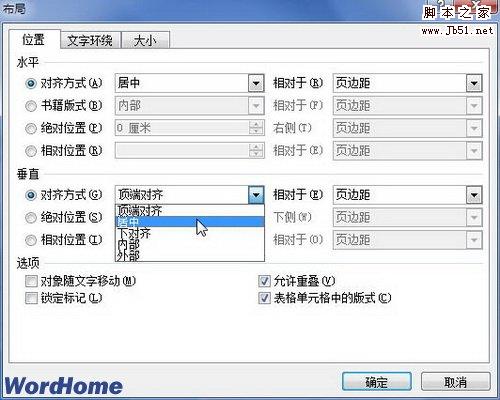

第3步，打开“布局”对话框，在“位置”选项卡中，用户可以分别设置SmartArt图形的水平对齐方式和垂直对齐方式，其中水平对齐方式包括“左对齐”、“居中”和“右对齐”，垂直对齐方式则包括“顶端对齐”、“居中”、“下对齐”、“内部”和“外部”几种方式。除此之外，用户还可以设置书籍版式、绝对位置和相对位置。选中“对象随文字移动”复选框可以在SmartArt图形周围文字的位置发生变化时，SmartArt图形的位置也作相应变化，从而使得与文字的相对位置关系保持不变。完成设置后单击“确定”按钮，如图2011071603所示。
图2011071603 在“位置”选项卡中设置SmartArt图形位置
