利用excel制作交叉透明图表，步骤比较繁琐，但是制作的图表很美观，现在就把制作的步骤过程以及截图分享出来，供大家参考使用。希望本经验能够启动抛砖引玉的作用。

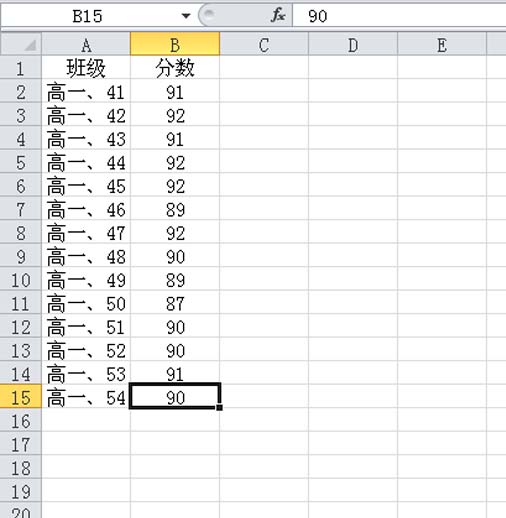

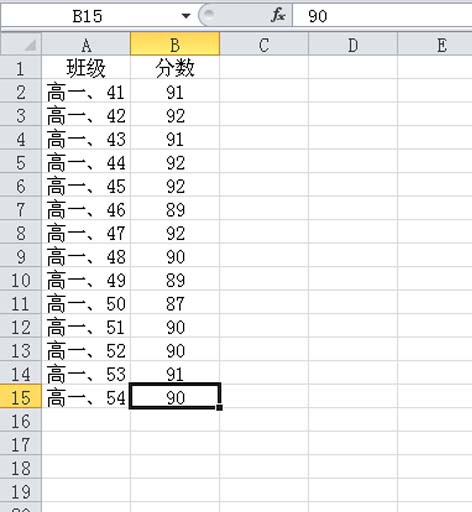

1、首先启动excel2010，执行文件-打开命令，打开一个事先准备好的数据表。

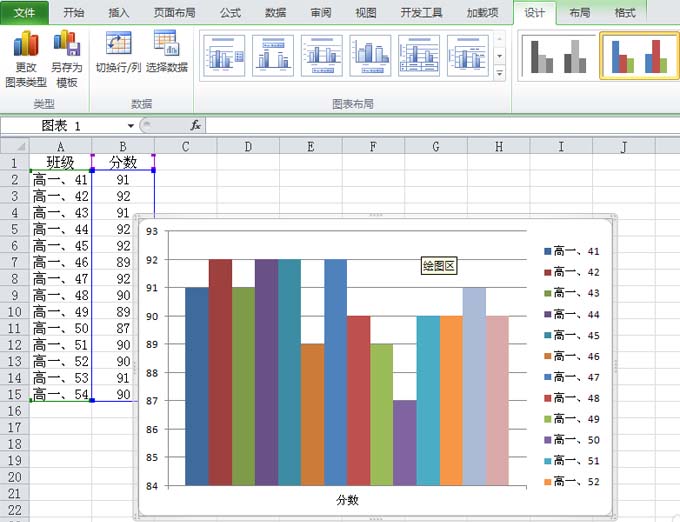

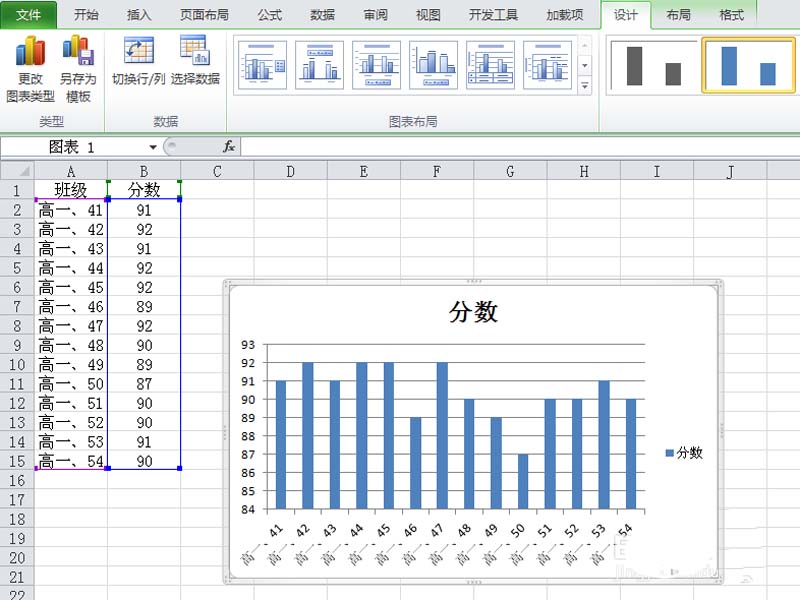

2、接下来选择数据区域a1：b15，执行插入-图表-柱形图命令，接着弹出柱形图表。

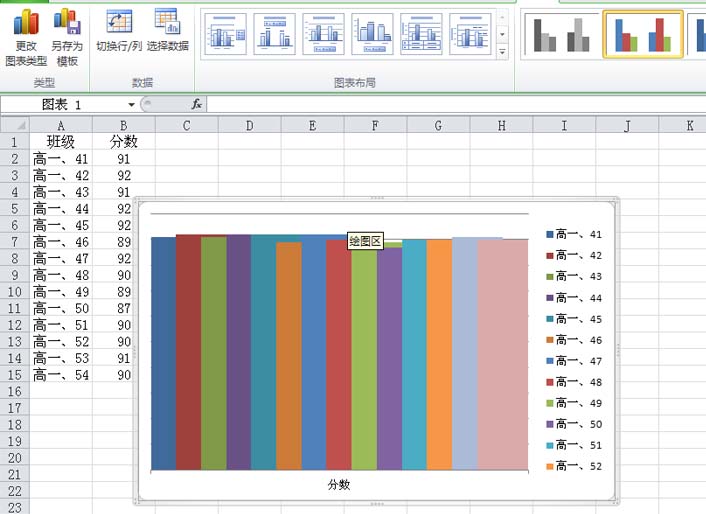

3、选择图表，在设计选项下点击切换行列按钮，接着每一个数据就变成了一个系列。

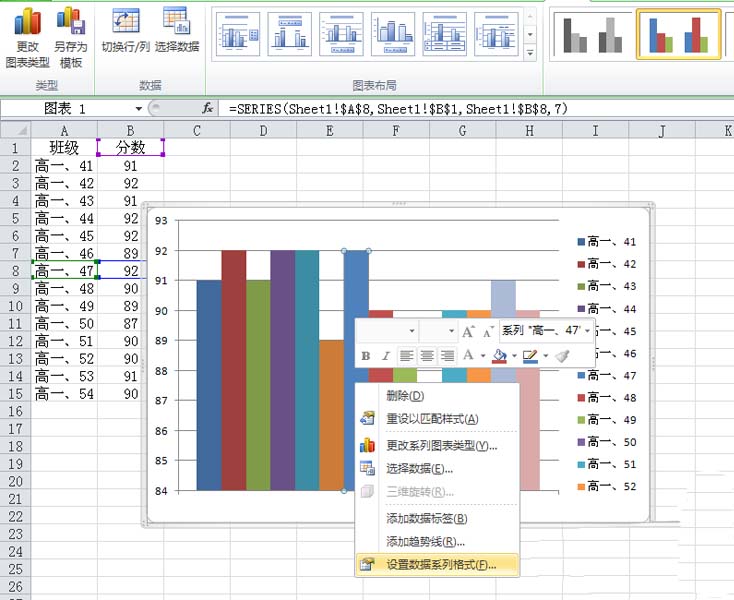

4、选择其中一个柱子，右键单击从下拉菜单中选择设置数据系列格式选项，接着弹出设置系列格式对话框。
5、在设置系列格式对话框中，设置系列选项系列重叠为51%，设置分类间隔为0，点击关闭按钮。

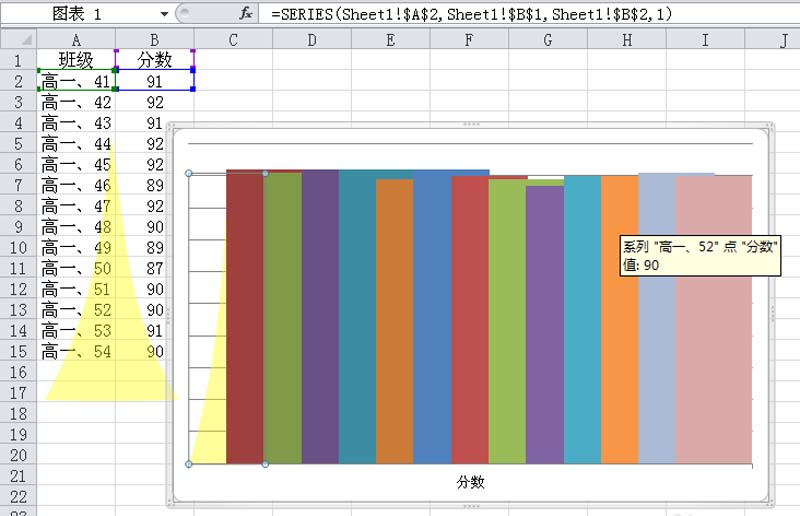

6、选择图表左边的纵轴数据，右键单击选择设置坐标轴格式选项，在弹出的对话框中设置坐标轴选项中最大值为100，最小值为0，接着删除纵轴数据。

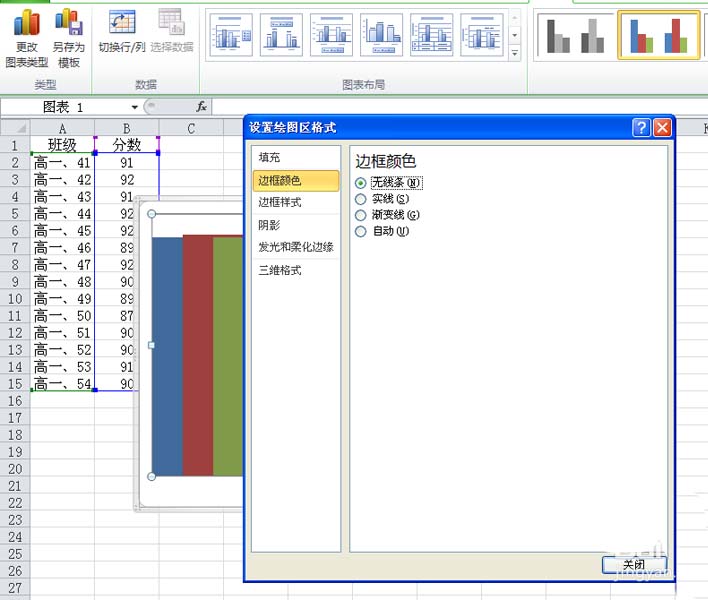

7、选择图表，在设置绘图区格式中设置边框颜色为无线条，设置完成后查看效果。

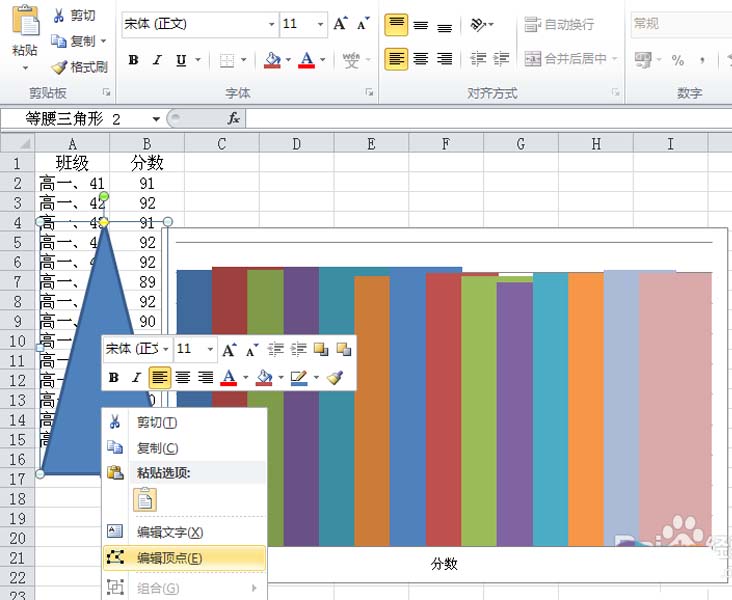

8、执行插入-形状-等腰三角形命令，在excel中绘制一个三角形，右键单击该三角形，从下拉菜单中选择编辑顶点选项。

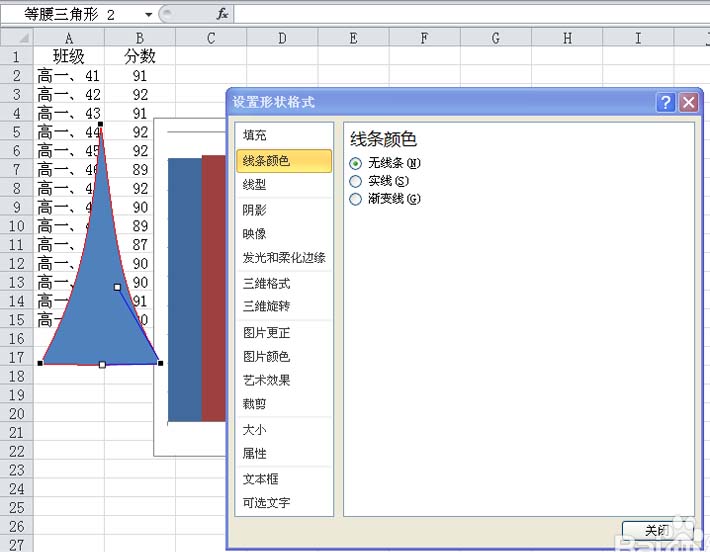

9、接着分别点击三个顶点，编辑其形状，接着在设置形状格式对话框中设置线条颜色为无线条。
10、接着在填充选项卡中设置填充颜色，设置透明度为60%，设置完成后，选择三角形执行ctrl+c进行复制，选择第一个柱形执行粘帖。

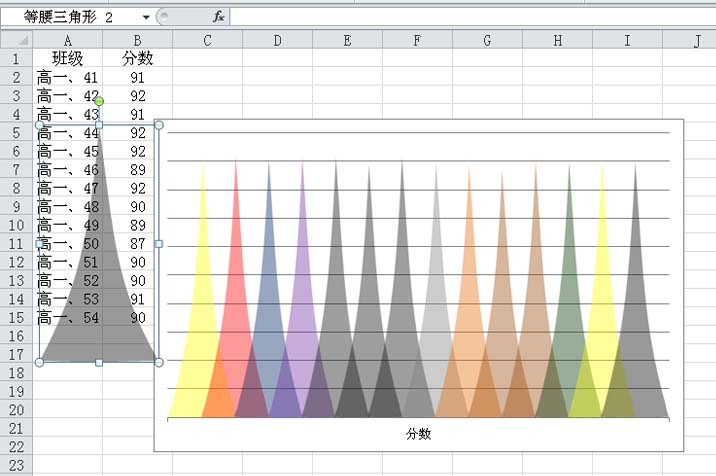

11、采用同样的方法依次设置不同的颜色然后复制粘帖，将所有的柱形换掉即可完成操作。

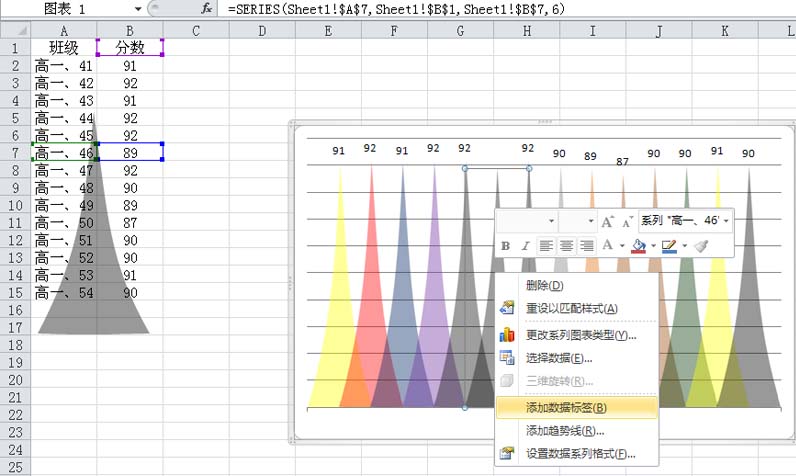

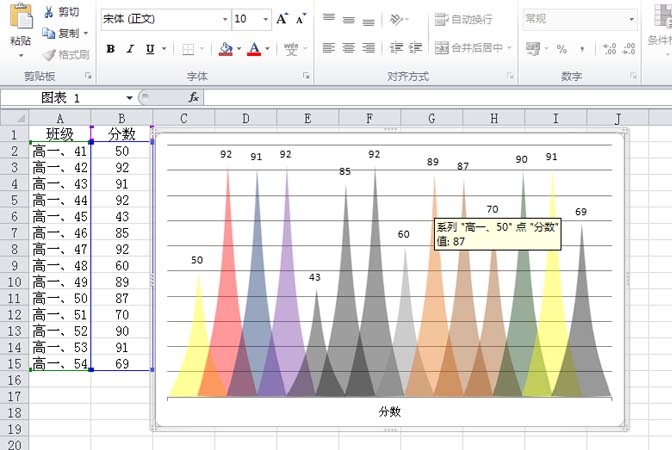

12、右键单击每一个系列从下拉菜单中选择设置数据标签，这样交叉图表就制作完成了，执行文件保存即可。
