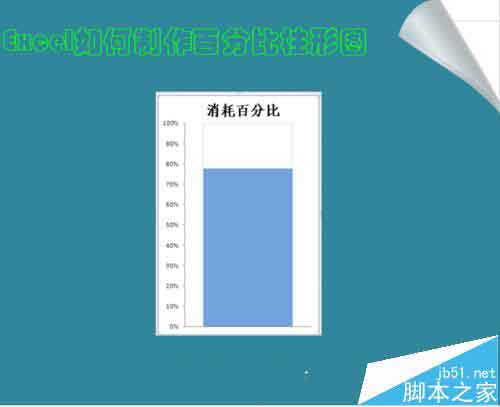

大家可能都注意到在柱形图模板中有个百分比堆积图，但大多数人并不知道它是做什么用的，今天我就介绍如何用它来模拟温度计图表。

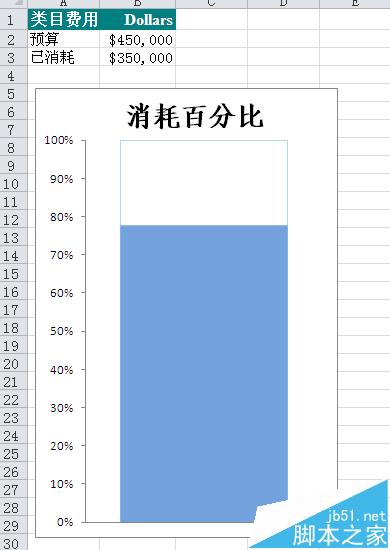

如图，我们用一个简单的数据来说明，这是一个消耗费用在预算中的占比问题，我们用温度剂图表的形式来展现它。

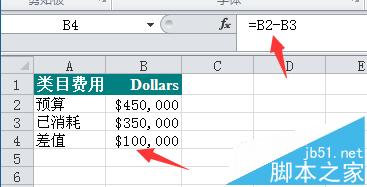

1、所谓百分比堆积图，就是堆积的数据点在总和中所占百分比的堆积图。在本例中要形成上图中效果，需要消耗费用和余额这两个值，余额=预算-消耗费用，所以我们在B4单元格输入=B2-B3

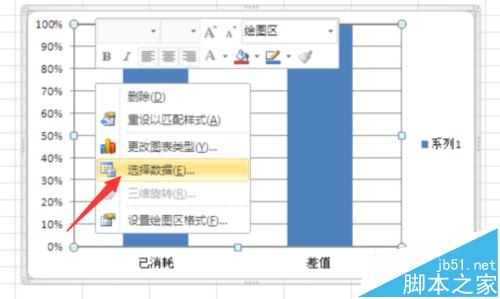

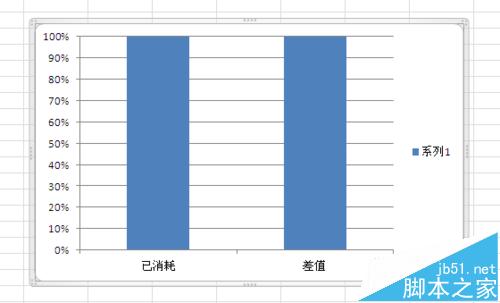

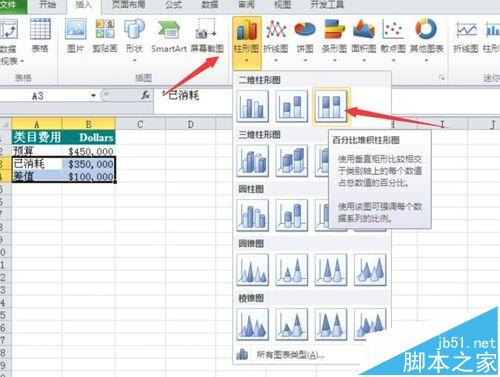

2、用A3:B4生成百分比堆积图，生成图表如下

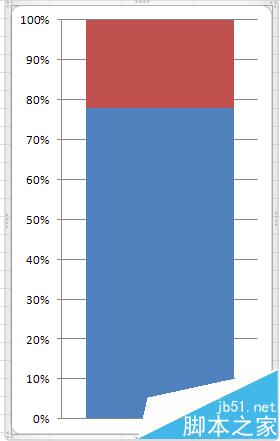

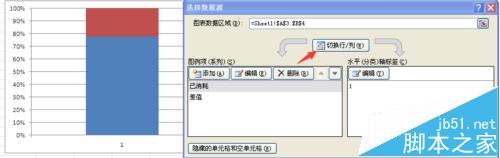

3、右键单击图表，选中“选择数据”，在“选择数据“对话框单击”交换行列“

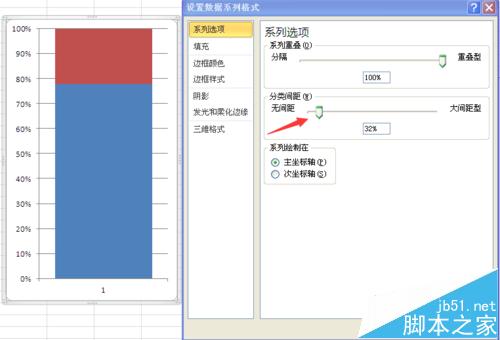

4、双击柱形图，在”设置数据点“对话框，设置”分类间距“到合适的宽度

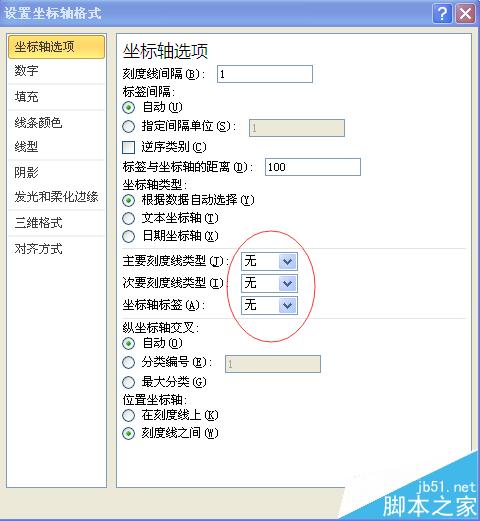

5、双击”X“轴，在坐标轴设置框中，”坐标轴标签“和”刻度线类型“选无，隐藏X轴。

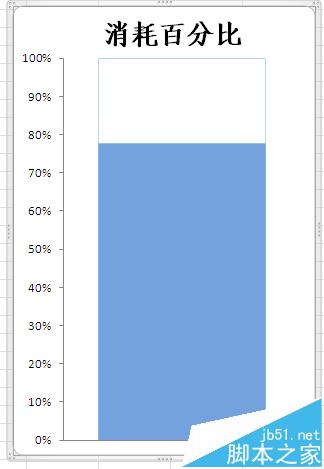

6、添加标题并美化图表，最终效果如下。
