梯形图通常用来表现一些数据在某一段时间的稳定状态，具体可以参考购物网站价格变动表
如下图所示，数据表是15年12个月的价格变动数据，价格每月变一次，一月当中价格是稳定的，做如下图效果的图表。

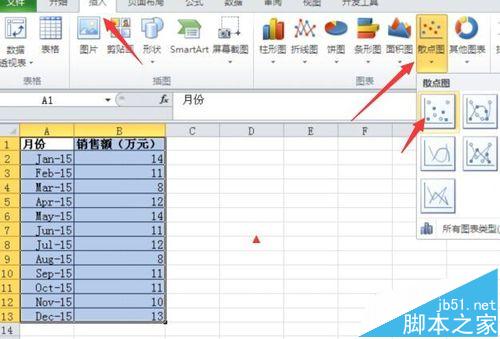

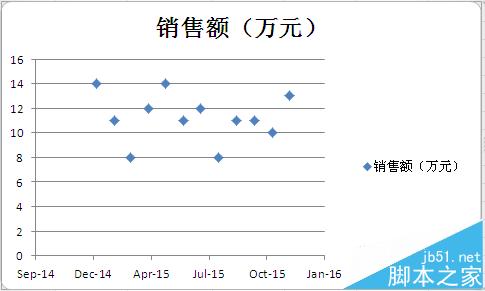

1、选中数据区域A1：B13，插入散点图。

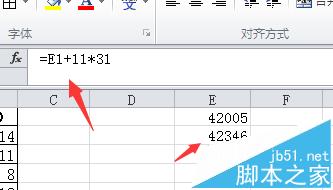

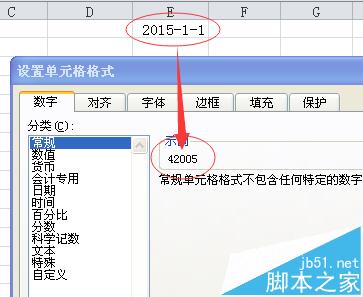

2、我们要将X轴的刻度调整为起始Jan-15到Dec-15结束，这里首先我们需要两个数值，把2015-1-1复制到E1单元格，设置单元格格式为常规就得到了42005，在E2单元输入公式=E1+11*31，得到42346

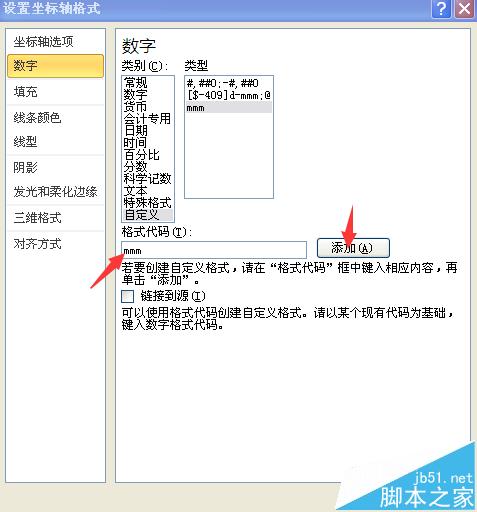

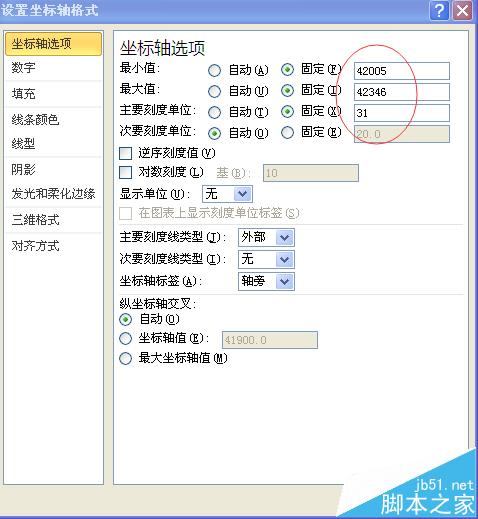

3、双击X轴，调出设置对话框，把上一步得出的两个数填在最小值和最大值里，并在“数字”选项卡添加一个自定义格式mmm,完成后关闭对话框
4、要自定误差线，先要添加两组辅助列，在C列做Y负偏差，D列做X负偏差，C2输入固定值0，C3输入公式：=B3-B2，向下填充到C13，D13输入固定值-30，D2输入公式：=-(A3-A2)，向下填充到D12

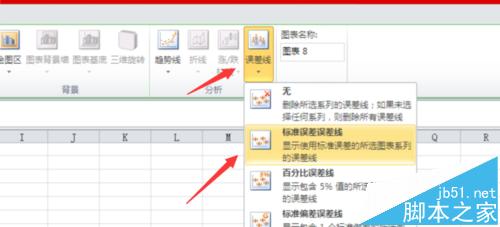

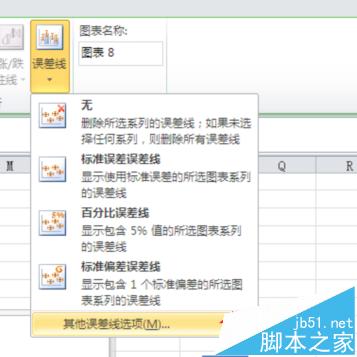

5、选中图表，在“布局”选项卡选中“误差线”—“标准误差误差线”，这时，在最左侧的下拉框中就可以找到X和Y误差线了

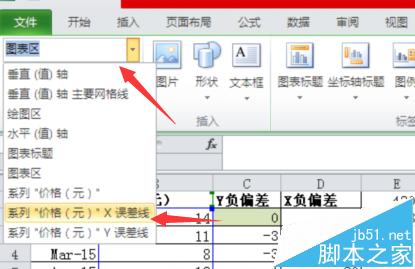

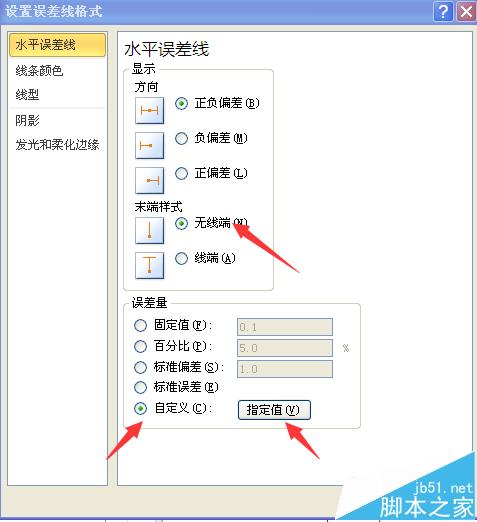

6、在下拉框中选X误差线，选中“误差线”—“其它误差线选项”，在里面“末端样式”选“无线端”，再选“自定义”—“指定值”，正错误值输入0，负错误值输入：=Sheet1!$D$2:$D$13，完成后确定

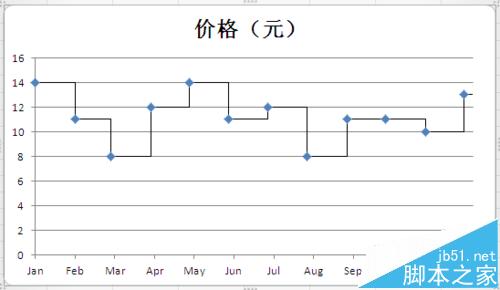

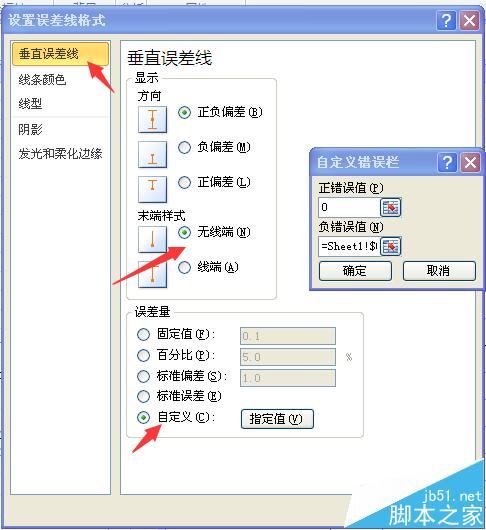

7、同样的方法，在下拉框中选Y误差线，选中“误差线”—“其它误差线选项”，在里面“末端样式”选“无线端”，再选“自定义”—“指定值”，正错误值输入0，负错误值输入：=Sheet1!$C$2:$C$13，完成后确定，效果如下图

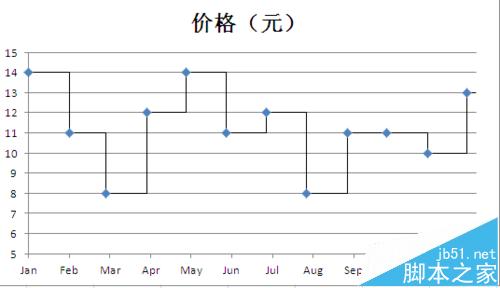

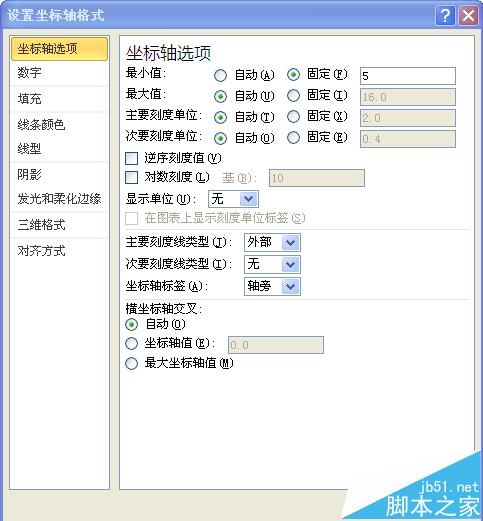

8、因为价格都保持在5以上，所以我们只显示5以上的刻度，以扩大图形的差异，双击Y轴，最小值输入5，确定

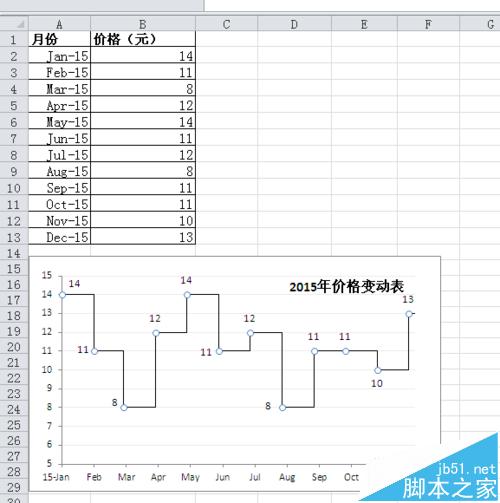

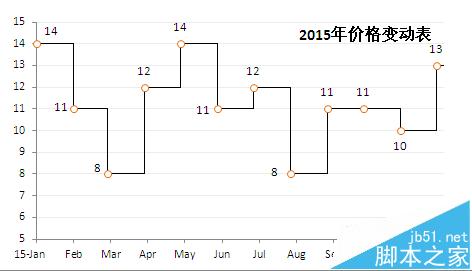

9、做适当的图表美化，最终效果如图
注意事项：
因为日期本质上是数值，所以可以利用它来做散点图
