网上有很多关于仪表盘图表的制作方法，今天我来介绍如何用仪表盘图表模拟抽奖轮盘

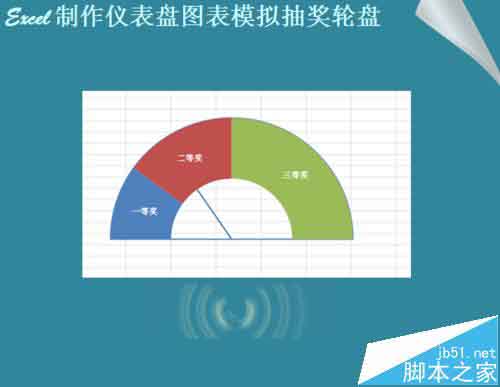

下图是我们将要完成的抽奖轮盘，这张图的中间的指针是饼图做的，外环是环形图，因为是半圆，所以我们还要考虑数据点的占比问题，下面我来分步讲述
1、此图的制作思路是将饼图和环形图的下半部隐藏掉，只保留上部半圆，所以数据点的比例关系只针对剩下的50%，如此例中三等奖中奖机率为50%，二等奖30%，一等奖20%，在做图时换实际占比就是25%，15%和10%，下半部圆占比50%。以此四个数据点做数据表如下。

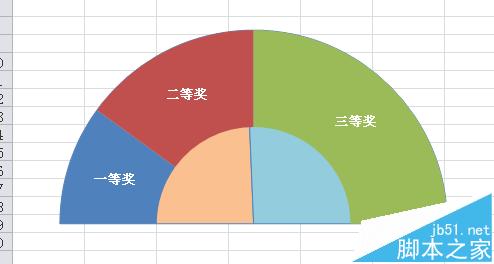

2、上面讲到，中间的指针是饼图做的，实际上指针就是两个饼块儿（数据点）的交界线(见下图），因此饼图由三个数据点构成，分别是下部的半圆、指针左边饼块和右边饼块，两个饼块的占比之和为50%，因此我们只要让其中一个数据点在0-0.5之间随机选取，另一个随它增减即可，以此三个数据点做数据表如下：
A1=RAND()
A2=A1/2
A3=A4-A2
A4=50%

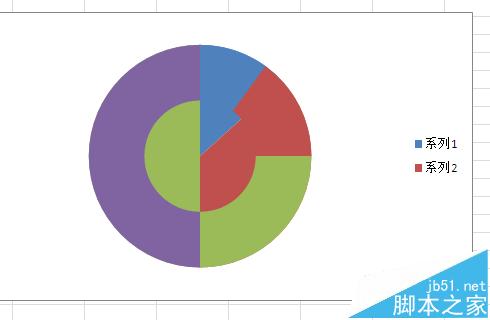

3、现在可以用上面两组数据制作图表了，选中A2：B5，插入环形图，选中中间的小环更改图表类型为饼图

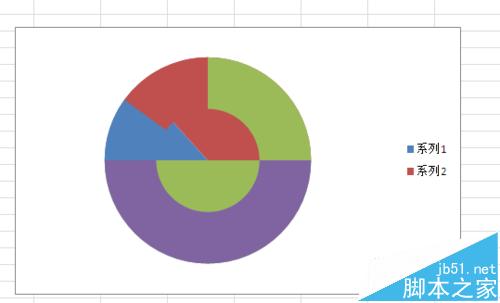

4、分别双击两个环形，调整角度，让50%的半圆在下部。

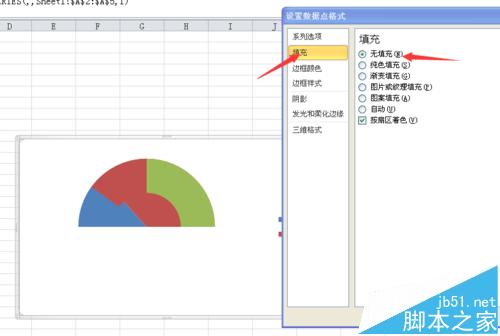

5、隐藏下半部圆形，设置下半圆数据点，将数据点填充色选“无填充”即可。

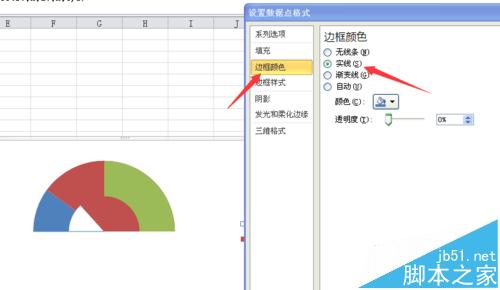

6、设置中间饼图的边框和填充，填充色为“无填充”，边框为“实线”

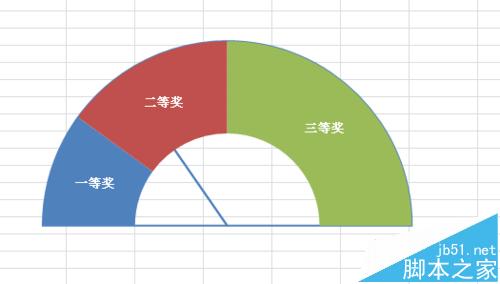

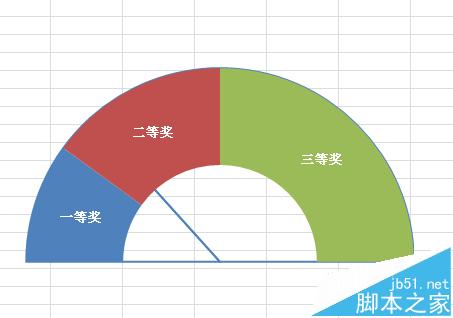

7、添加数据标签，美化图表
