在描述实际达成水平和目标等级之间的差异时，通常可以选用子弹图作为阐述的图表，能够在一张图表中清楚的显示出目标、等级和实际之间的差异。

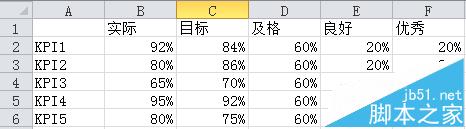

1、通常需要用于制作子弹图的数据包括不同等级的评价基线，目标基线和实际达成值，如下图所示。

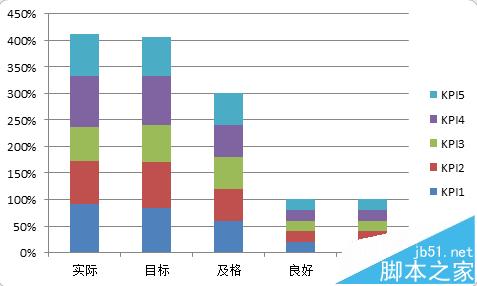

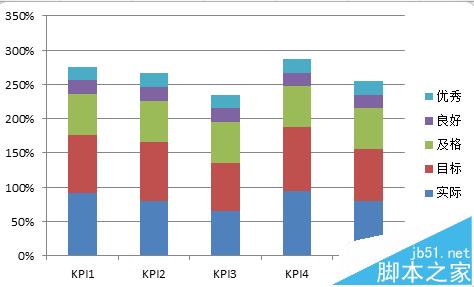

2、选中上一步骤中的所有数据，“插入-柱形图-堆积柱形图”，就会得到下图1所示图表。这个图表的数据是是行列颠倒的，需要通过“设计-切换行/列”得到下图2所示堆积柱形图。

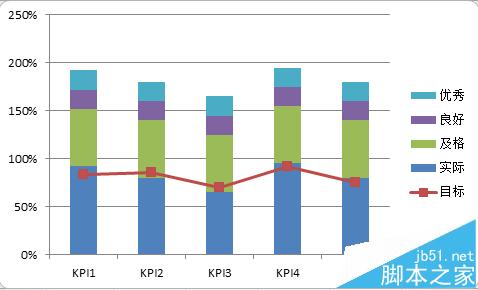

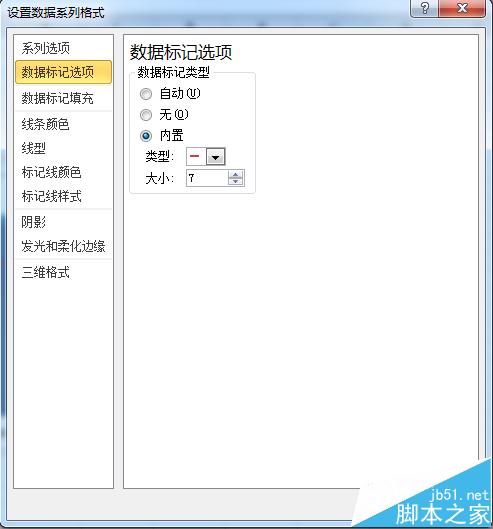

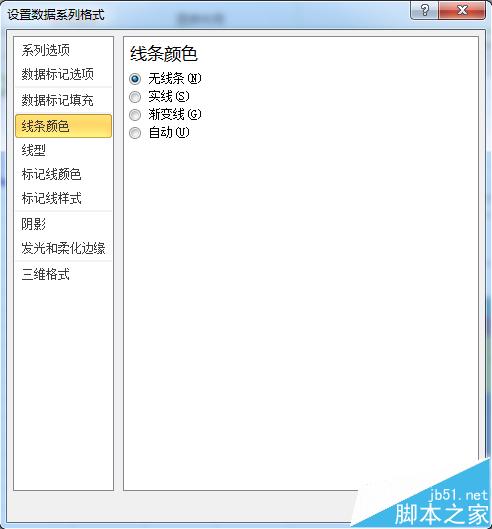

3、设置目标基线，目标基线是采用折线图去除连接线的方式实现的，数据标记选择横条形状的数据标记。如下图1所示，先生成折线图，然后选中折线图数据，设置数据标记的样式（图2），把连线设置为“无线条”（图3）

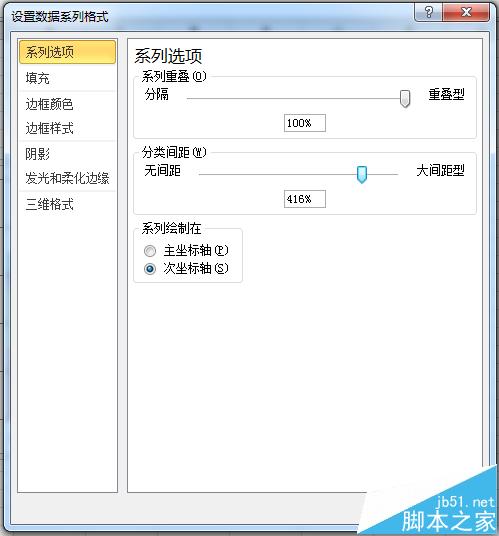

4、选中实际达成数据，如下图1所示，选择系列绘制在次坐标轴，调整分类间距至435%，以形成子弹图的基本构造。

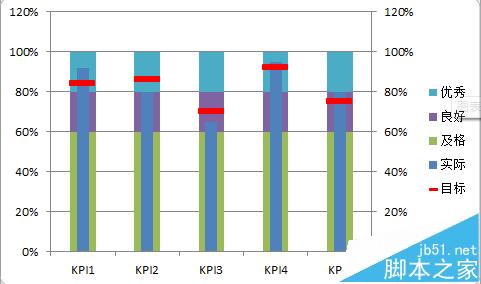

5、调整次纵坐标轴的最小、最大值、刻度单位与主纵坐标轴一致，这样就会基本完成子弹图的雏形了，调整完成后再删除次纵坐标轴，就得到下图。

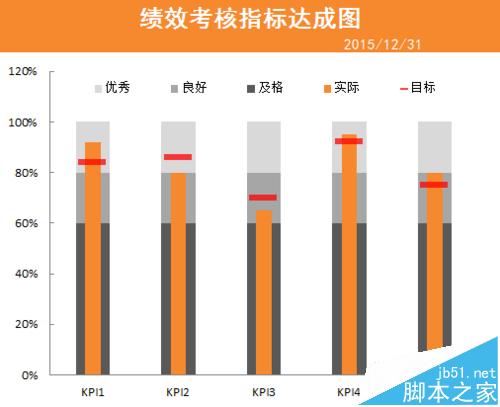

6、后续步骤为美化过程，可以将不同等级的填充颜色设置为相同色系（例如本例中设置的灰黑色系），实际数据设置为较为醒目的颜色（例如本例中的橙色），目标数据设置为醒目的对比颜色（例如本例中的红色），最后调整图例的位置至图表上方，增加标题后可得到下图。
