一般我们用到的都是直角坐标系，现在我们需要用对数或者半对数的坐标系，该怎么制作这个坐标系呢？下面我们就来看看详细的教程。

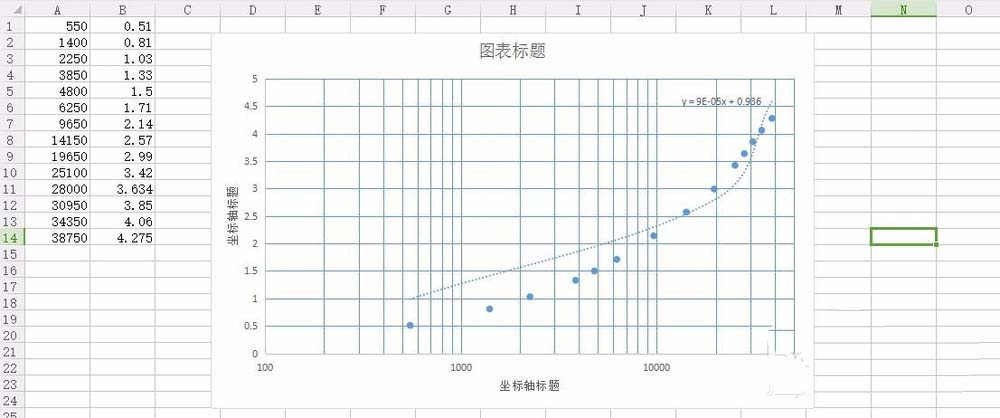

1、先简单了解一下对数坐标和半对数坐标的特点。半对数坐标图表如下图，是其中一个坐标轴以对数的形式存在（如x轴），另一个还是普通的算数坐标轴（如y轴）。双对数坐标轴则是两个坐标轴都是对数的形式。
2、首先录入实验数据。前一列为横坐标，后一列为纵坐标。

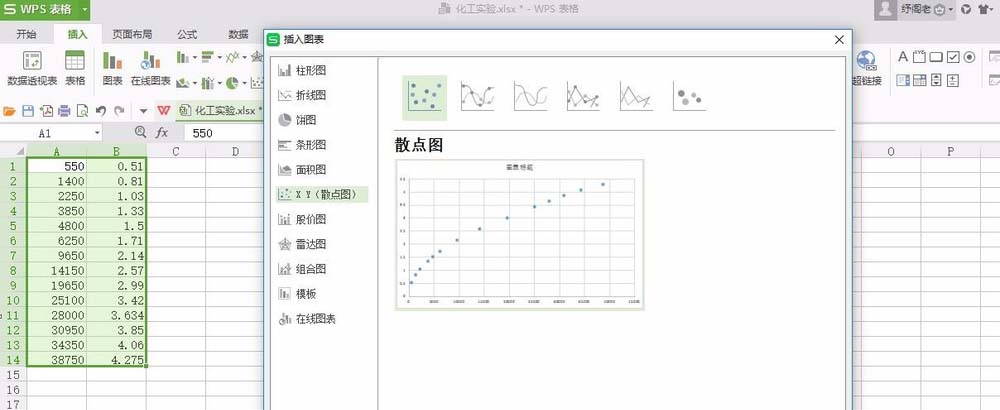

3、可以看出，横坐标的数值差距太大，普通坐标系难以表示，因此选择半对数坐标系。选择“插入”——“图表”——“XY散点图”
4、随便点击横坐标中的一个数，从右侧出来坐标轴选项。

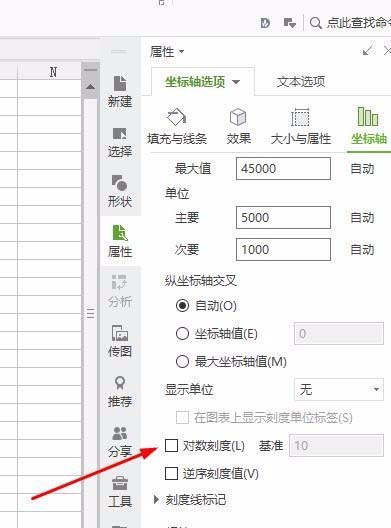

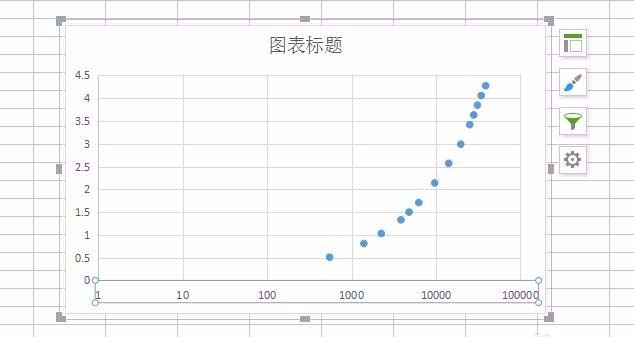

5、在“坐标轴选项”中的“对数刻度”处单击，就成功的将横坐标轴变为对数坐标轴，

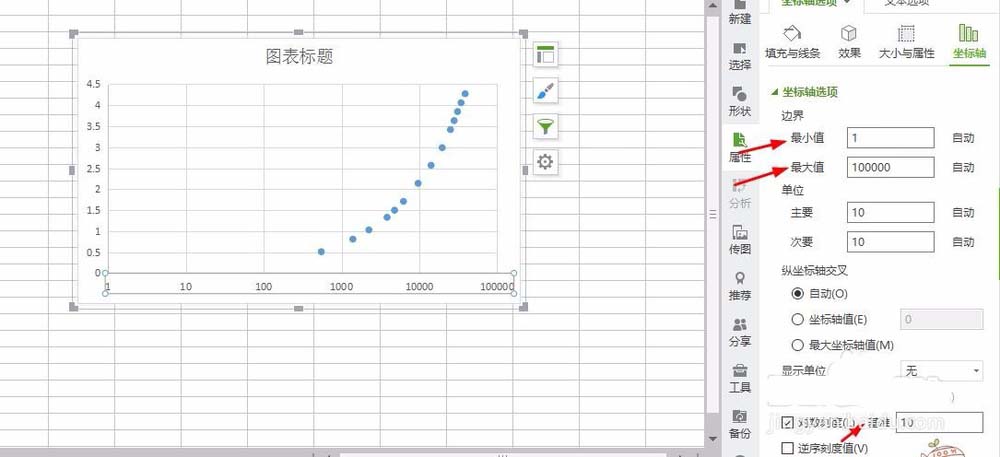

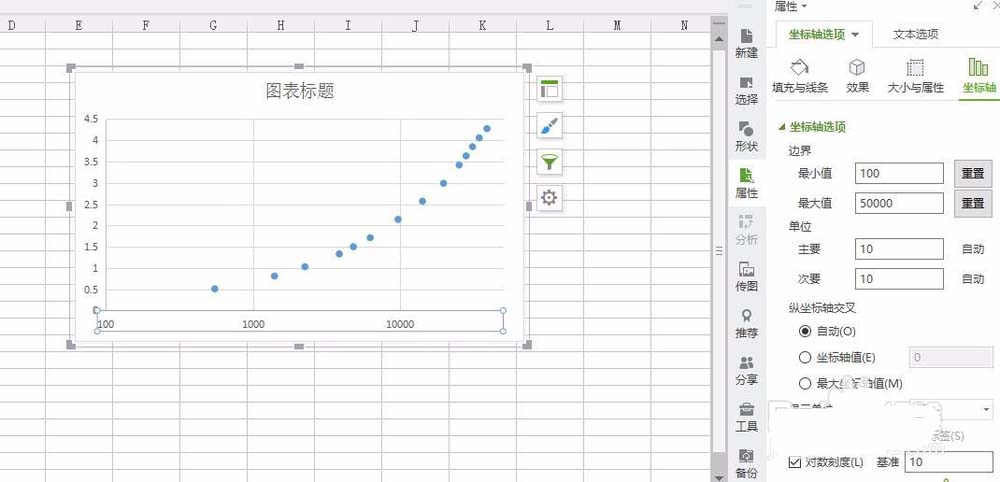

6、其中，默认基准为10，即横坐标是1,10，100,1000。同时可以更改最大值和最小值，使得图表更加清楚美观。如图。

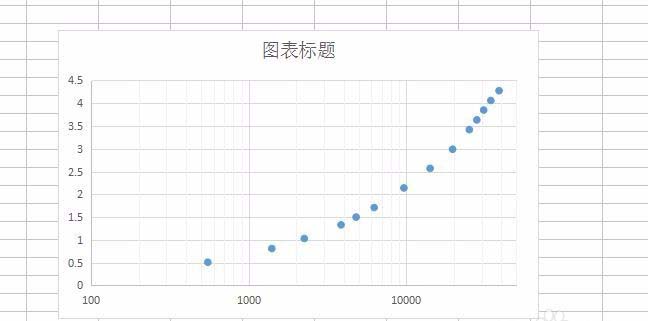

7、除此之外，最好使网格线也展现出来。在图表元素中选择“网格线”，勾选“主轴次要垂直网格线”

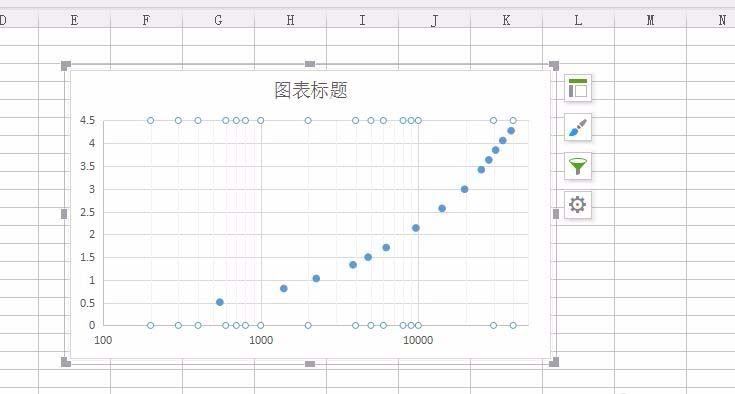

8、可以使网格线更加清楚，点击任意一条垂直网格线，出现如图效果。

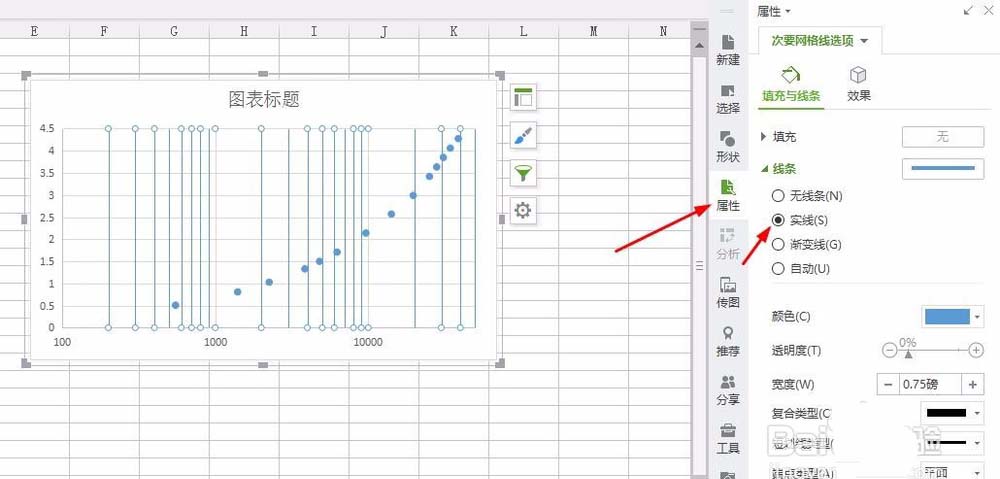

9、在“属性”下的线条中，选择“实线”。一个半对数坐标图表就做好啦。
以上就是半对数坐标系的制作方法，需要的朋友可以学习一下，制作过程还是很简单的。
