在很多数据可视化的信息图表中，用类似WIFI信号强度示意图，辅以百分比的图表时有出现，这种图表与以往的饼图、圆环图不同，能给人一种耳目一新的感觉，本例子阐述这样的图表是如何做出来的。
1、如下图1所示是原始数据，使用仿WIFI信号的图表通常原始数据为一个数据系列的数据为百分比类型，在图表中显示，可以得到一种类似进度条的效果。

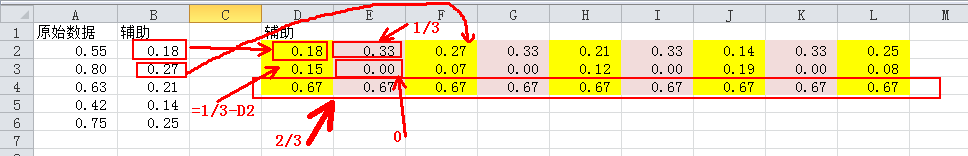

2、这种类型图表是通过圆环图的堆叠完成的，而且只在圆环大小的1/3的范围内分布，因此需要对原始数据进行处理，处理的方式首先如下图1所示，使用公式将原始数据乘以1/3，得到辅助列数据。
3、然后再构造几组辅助列，如下图所示，高亮黄色的数据列是由原始数据修改后得到的数据，第1行为上一步骤中辅助列的数据，第2行为1/3-第一行的数据，第三行为2/3；粉红色列数据是间隔列，用于在有效数据列中间的分隔。

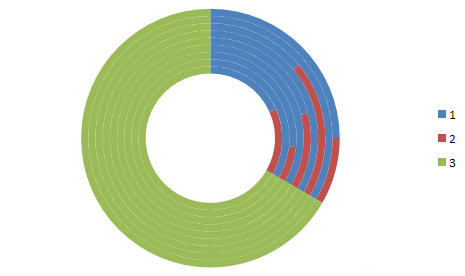

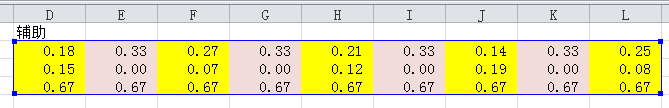

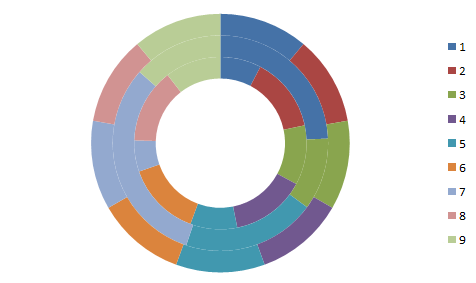

4、如图1所示，选中这些数据，插入-其他图表-圆环图，得到图2所示图表，这时候选中绘图区-设计-切换行/列，得到图3所示图表。

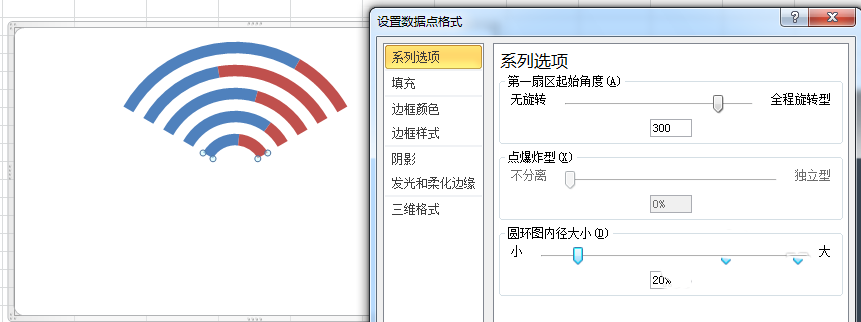

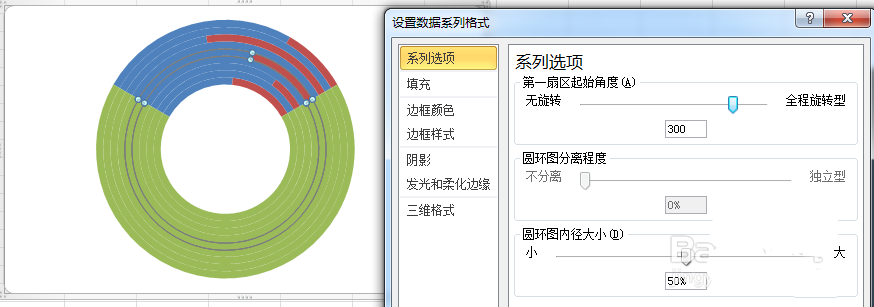

5、然后调整有用部分的旋转角度，使之位于中心位置，如下图右侧所示设置旋转，可得到左侧的图。

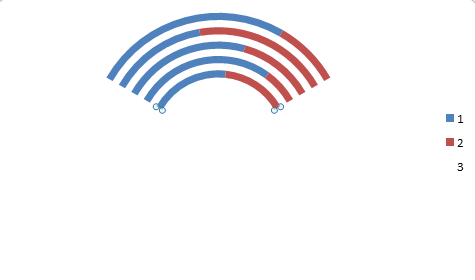

6、将间隔列（粉色数据）的数据选中，设置填充为“无填充”，选中数据列数据（高亮黄色），将绿色部分选中，设置填充为“无填充”，得到下图1所示图表。

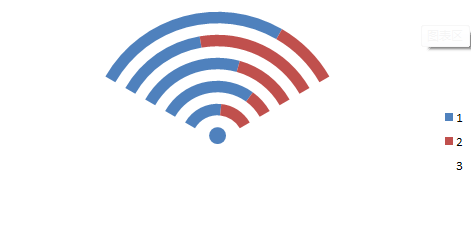

7、调整圆环内径大小，如下图所示，设置为20%左右，然后插入形状“圆形”，最终得到下图2所示图表。

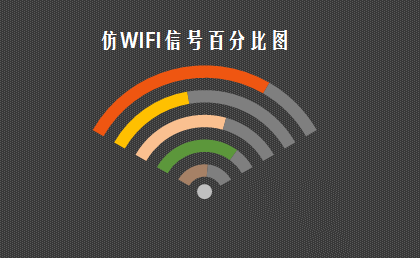

8、美化步骤：将每个数据系列（蓝色部分）填充为不同颜色，将补充数据（红色部分）填充为浅灰色，图表区背景设置为背景色为褐灰色，前景色为深灰色的图案填充，添加标题后，最终得到成图，如下图所示。
