簇状柱形图通常是用于在两个数据系列中进行横向比较，比较的方式是两个数据点绘制的柱形图案并排比较的方式，但是这样的比较方式并不新颖，在一些只需要看趋势的比较中，坐标轴对称的比较方式也可以作为一种对比方式，如果采用三角形填充的柱形图方式展现，会有耳目一新的感觉，本例阐述如何制作这样一种柱形图。

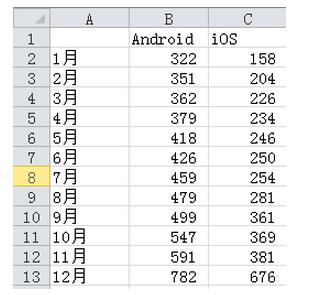

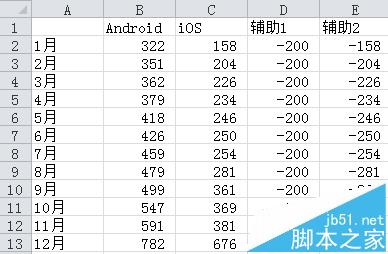

1、如下图1所示，是本例的原始数据，为了形成对称的柱形图，需要添加辅助列，如下图2所示，辅助列1是一组值为-200的数据，是为了将两个对比的数据列间隔开的分割辅助数据列，另外一组辅助列是第二列数据的反相数据，目的是形成纵轴上的对比。

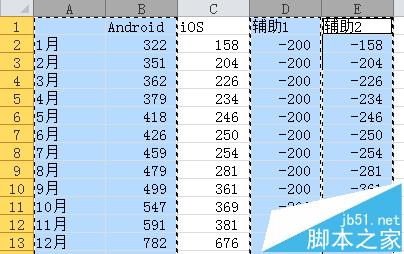

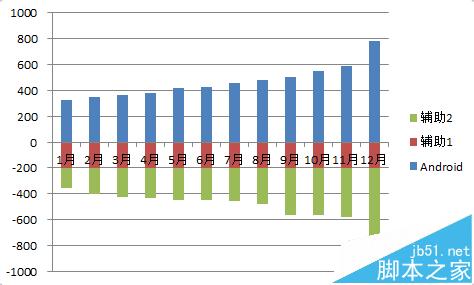

2、如下图1所示，除了第3列数据，选中剩余几列数据，插入-堆积柱形图，得到下图2。

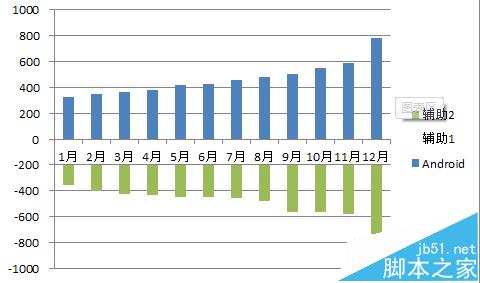

3、选中中间那个辅助列，设置填充为“无填充”，得到下图。

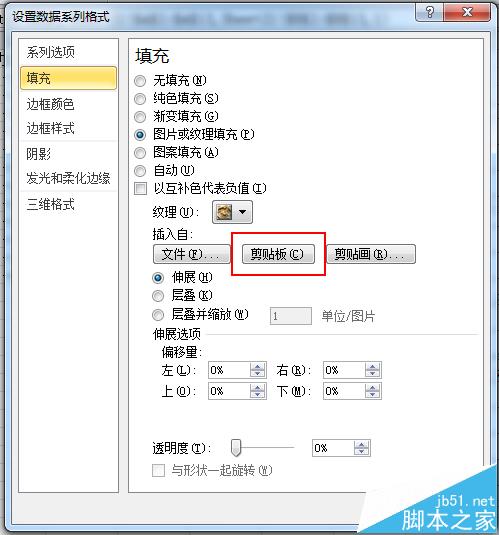

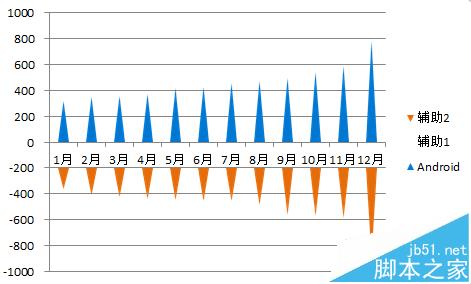

4、插入-形状，选择三角形的形状，绘制两个三角形，一个正三角，一个倒三角，分别填充好要给柱形图填充的颜色（本例为蓝色和橙色），先选中正三角，Ctrl+C复制到剪贴板，然后选中位于正轴的数据，右键设置数据系列格式，填充设置为图片与纹理填充，选择来源是剪贴板（如图2所示），同理可对负轴的数据填充绘制好的倒三角形，得到下图3.

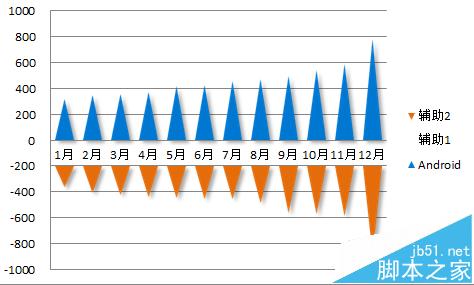

5、图表区中选中数据列，设置数据系列格式-分类间距-设为45%左右，如果需要点立体效果可以增加点阴影；设置横坐标格式，标签与坐标轴的距离设置为30左右，主要刻度线类型设为“无”，得到下图。

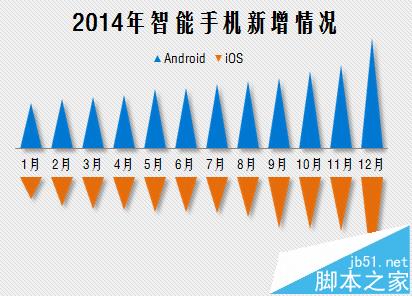

6、美化步骤：移动图例到图表中心上方位置，添加标题，删除纵坐标轴，设置绘图区为无填充，图表区为图案填充（背景为白色，前景为浅灰），调整显示字体，最后得到成图，如下图所示。
