我们在工作中，经常会用到pdf格式的图纸，而有时客人提供的报价图纸又是PDF格式，但图纸里有些尺寸却没有标尺寸，这时我们需要知道怎么办？这里就需要用到测量工具，不要小看这个功能，不会使用的测量就会错误。下面我们来看看到底怎么去使用测量工具。

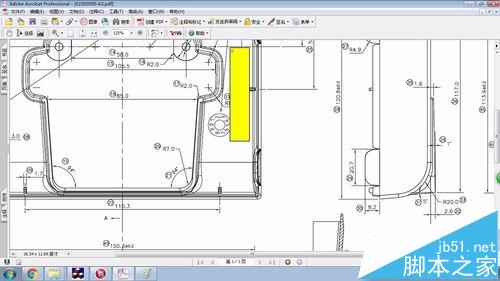

1、打开一个PDF图纸，举个例：比如测量图纸中的产品的长。

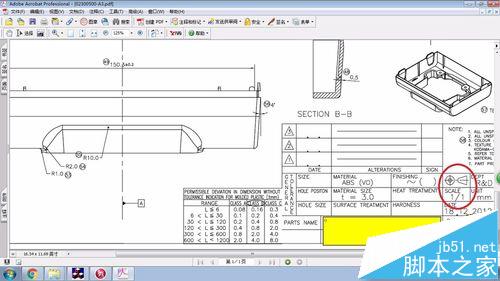

2、首先我们要学会检查图纸的存放比例，图纸的右下方会有一些关于图纸产品的信息，看“SCALE"项，如果是1/1,测量出来是多少就是多少，如果是2/1,测量出来的结果就要除以2.

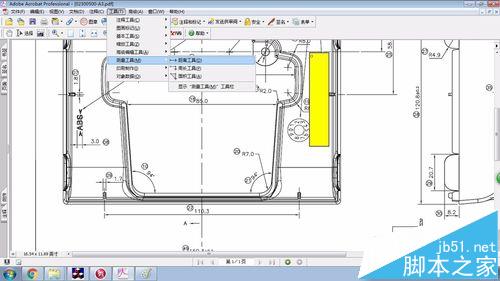

3、打开”工具“下拉菜单下的“测量工具”，选择“距离测量”。

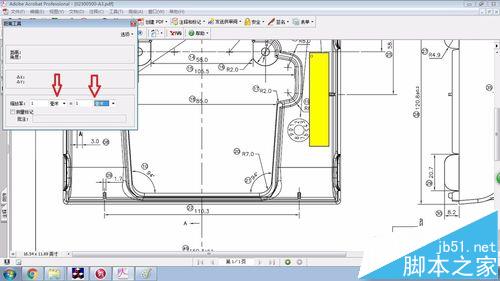

4、打开测量画面，在“缩放率”那里把单位改成“毫米”，我们国内图纸一般是以毫米为单位的。

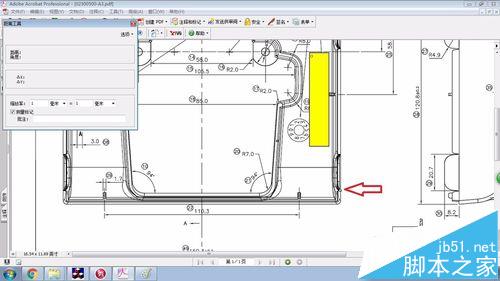

5、鼠标对准要测量的线条，与线条对齐，从需要测量的一端拉到另一端。

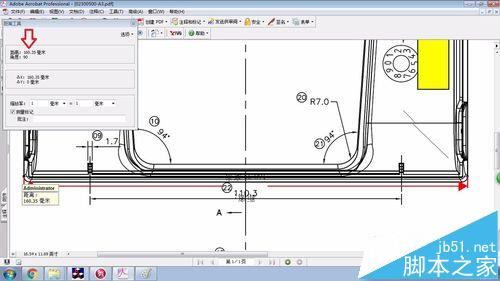

6、角度那里是90或180度，说明是直线的，测量结果也就显示出来了。但是PDF测量数据不太准确，所以说还是转成CAD测量要准备一些。
