现在演个讲、答个辩、开个会什么的都会用到PPT，今日小编便给大家讲一讲小编沉浸PPT届多年的绘图经验，利用基本图形绘制复杂的曲线。今天要画的就是下面这副看似简单实则很不简单的图形。

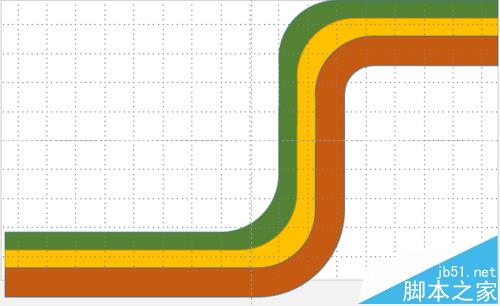

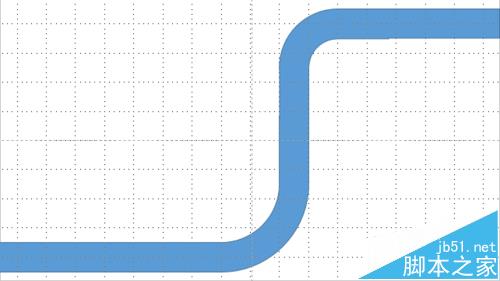

效果图

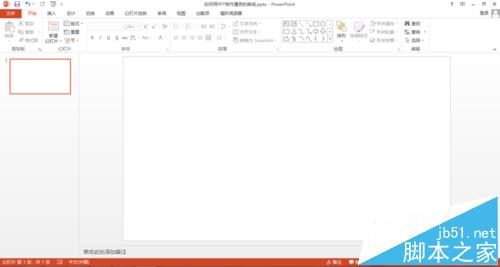

1、首先，打开Microsoft PowerPoint，添加一张空白的PPT。
2、然后点击工具栏中 视图 找到标尺、网格线那一栏，然后都选上。

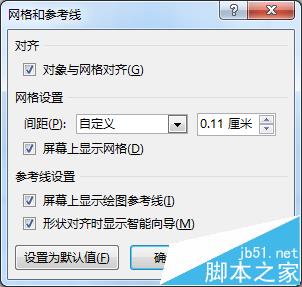

3、选上打开“网格和参考线”设置，把网格间距调到最小。

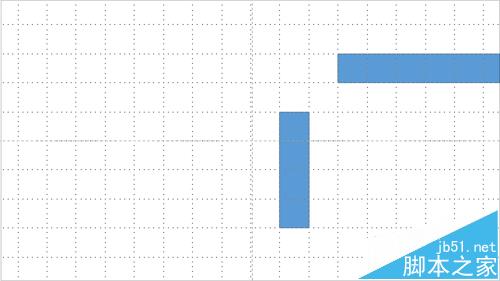

4、然后，空白的幻灯片上便出现了带网格的页面，网格有什么用呢，当然是为了绘图方便才用的。在页面中随着网格的大小画上两个长方形。这两个长方体放置的时候要注意，那就是上方的长方体左下角和下方的长方体的右上角，这两个角最好在一个（或者是2*2、3*3……）网格的对角线上，这样是为了以后方便的绘制。

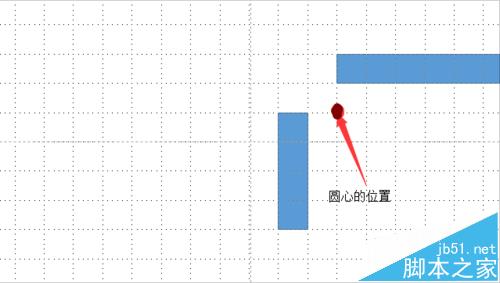

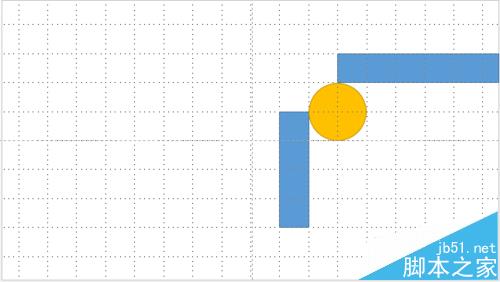

5、寻找好圆心，确定半径，然后画圆。画圆的时候键盘上按shift+ctrl+alt，这样便按比例，定圆心的画圆了。如图中黄色的圆。

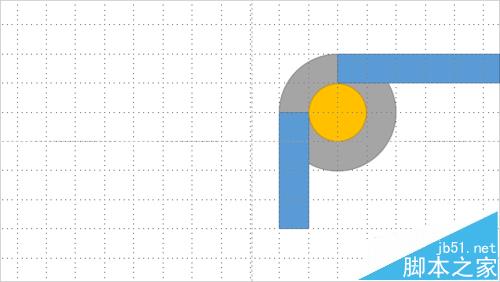

6、画完一个圆之后，还要再画一个大圆，是为了连接曲线大弯的地方。画圆的步骤与上一步一样。只不过画完圆之后，要将新画的大圆“置于底层”。如图灰色的圆在黄色圆的下方。

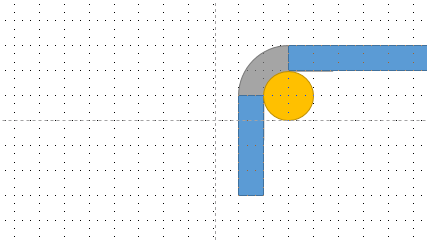

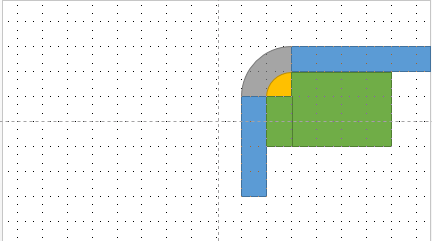

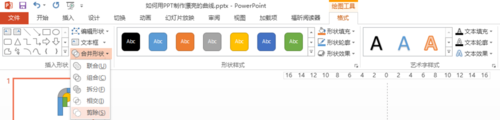

7、现在曲线的大弯与小弯都画好了，剩下的便是将多余的地方去除，画两个长方形，将多余的地方盖住，然后先选择保留的图形，在按住“shift”+鼠标左键选择长方形，然后点击“合并形状——剪除”，重复以上步骤直到两个多余的长方形完全剪除。剪除完长方形，再把画小弯时用的小圆（黄色的）剪除掉，步骤同上。

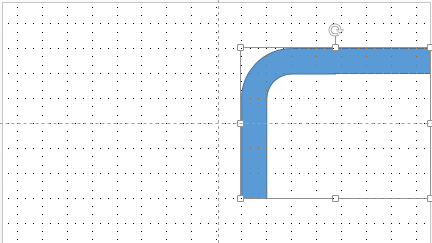

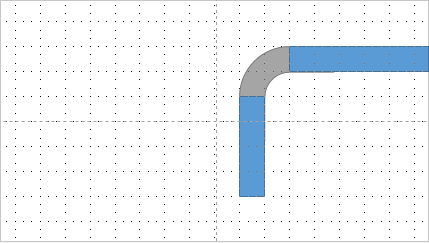

8、将剪除好的三个剩余图形全选，这个用鼠标框一下就好，然后点击“合并形状——联合”这样三个图形便成为了一个整体。
9、用第4-第8的方法继续画下方的曲线。
10、再复制几条，调整下染色。这样一个复杂的曲线图形便弄完了。
注意事项：
进行“合并形状----剪除”的时候，一定要将剪除点放大检查一遍是否完全对齐。
