流程图可以给我们清楚的展现出一些复杂的数据，让我们分析或观看起来更加清楚明了。一般在企业、公司、医疗、教学、生产线上等都会派上非常大的作用，一个工场的生产流程，一个公司的运营模式都只需要用一张流程图就可以简单的概括出来，所以制作流程图是办公人员必备的武器之一。好在Word里提供了丰富的流程图绘制工具，轻轻松松就能将你的想法具体化。
第1步：画草图
首先我们要对流程图有一个整体的构想，最简单的方法，就是将初步构想先用笔在纸上画出来，并反复修改定形。草图有助于整理我们的想法，当然你也可以跳过这一步直接在Word中制作。

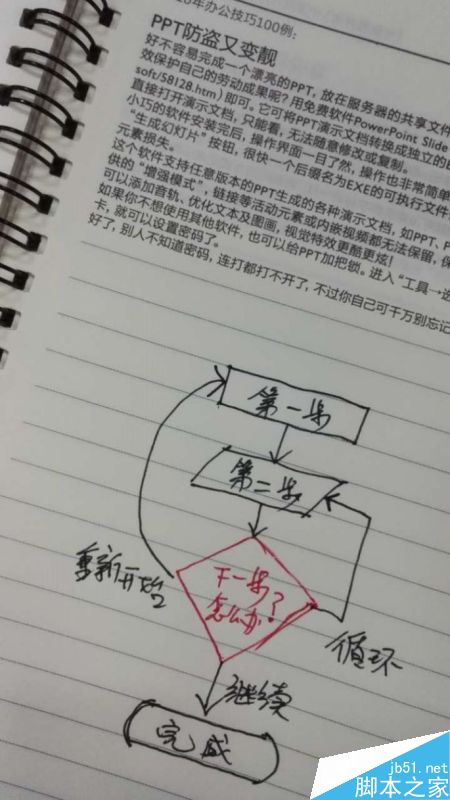

图1 流程图草图示意
第2步：绘制画布
接下来小编以Word 2016为例，但实际上Word 2007/2010/2013中的操作基本差不多。切换到“插入”选项卡，点击“形状”，从下拉框的最底部点击“新建绘图画布”创建一个画布。这一步其实可以省略，不过它方便以后给流程图设置背景色，进行美化。

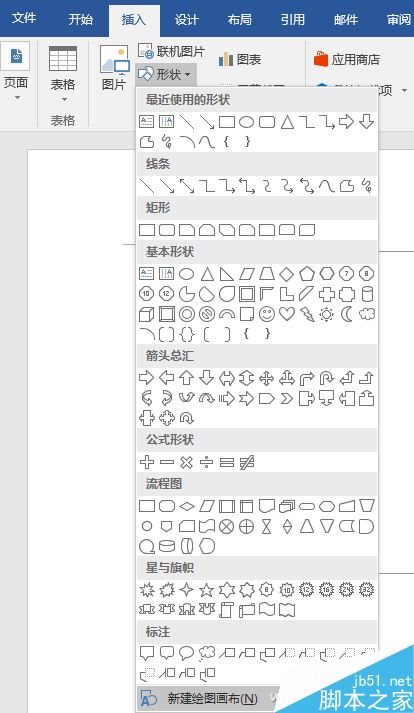

图2 选择创建图图画布
第3步：绘制流程图
现在对照草图在Word中进行制作。同样点击“插入→形状”，在弹出的下拉框中有很多形状图标，点选一个之后，光标将变成一个大“十”字，用它在画布内进行绘制就可以了。在“形状”中，有专门的流程图相关的图标，当然也有其他风格的形状，都可以使用。

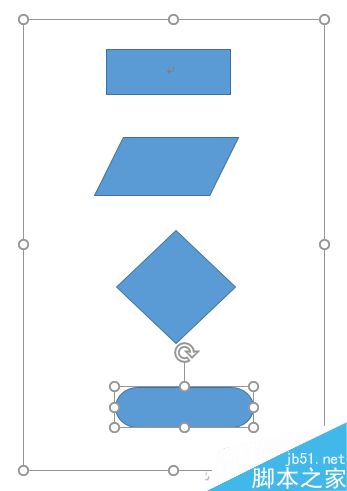

图3 绘制初步的形状
双击绘制好的形状，即可直接在其中输入文字。另外，也可以为每一形状设置不同的色彩边框等等。形状绘制好之后，可以在“线条”中根据需要选择不同的线条风格，将流程图中关联的部分连接起来，它们会在两个形状的节点之间自动连接。

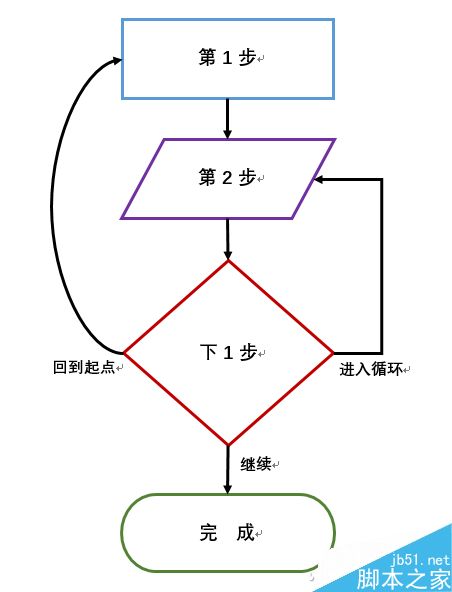

图4 一个简单的流程图效果
前面说过，设置绘图画布的好处就是可以方便地为流程图设置背景。很简单，右击画布，选择“设置绘图画布格式”，再在右侧给画布设备边框、色彩和样式风格就可以啦。

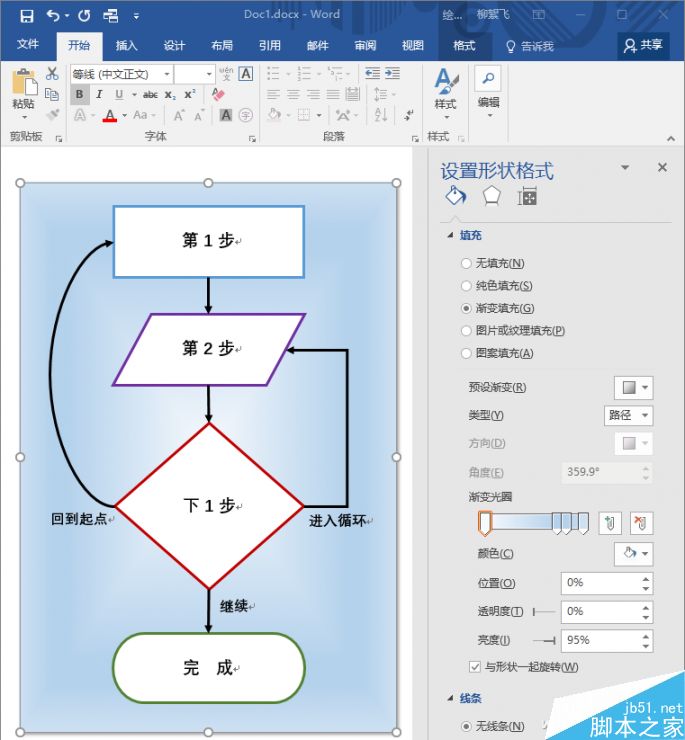

图5 设置流程图的背景
以上就是word绘制项目流程图方法介绍，操作很简单的，大家按照上面步骤进行操作即可，希望这篇文章能对大家有所帮助！
