在Word中能否“画”出如下图所示的三圆交叉阴影图？答案是肯定的！不过首先要说的是，虽然其实用性可能不会很大，但主要目的是通过“画”的过程来体会Word鲜为人知的灵活绘图功能。如果你感兴趣，就跟我一起开始动手吧！
1、首先建议启用绘图网格并设置相等的水平、垂直间隔值。

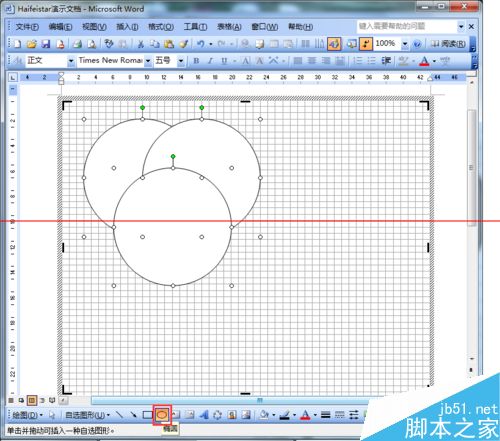

单击“绘图”工具栏上的“椭圆”工具，然后按住Shift键在画布内拖拽出一个正圆（以下称“左圆”），按Ctrl + Shift + 鼠标向右拖拽 复制出一个正圆（以下称“右圆”），再按Ctrl + Shift + 鼠标向下拖拽 复制出一个正圆（以下称“下圆”），并调整好三个圆之间的位置（注意圆的相交点），如下图所示。

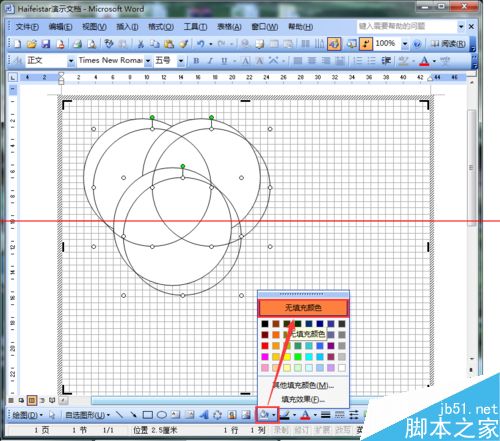

2、框选三个圆后按 Ctrl + D 复制出一组圆，然后设置为“无填充颜色”，再将其移动到与原来的三个圆完全重合。

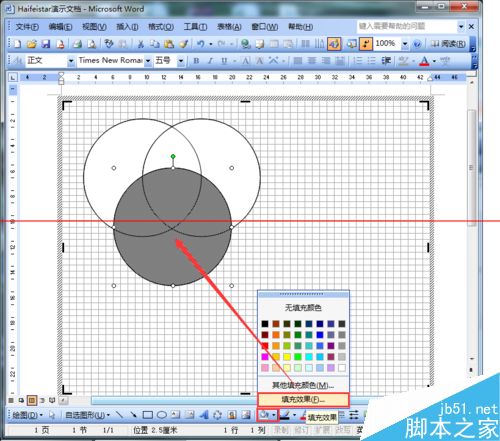

3、选中“下圆”，进入“填充效果”选择第2种“图案”进行填充，达到下图所示的效果。

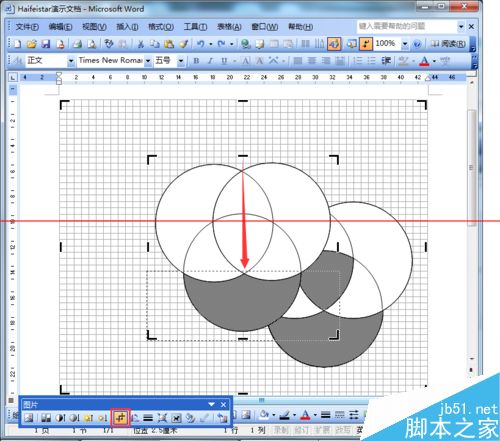

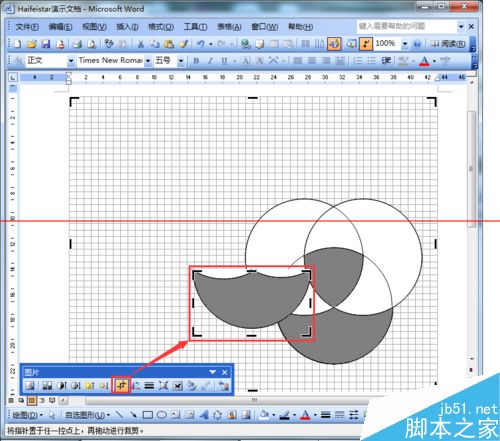

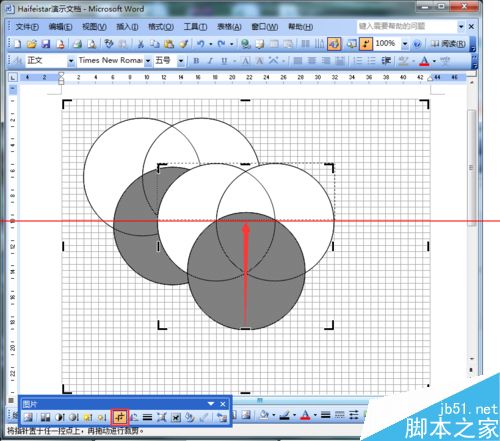

4、全选三个圆，复制之后“选择性粘贴 → 图片（增强型图文元件）”，在利用“剪裁”工具自下向上剪裁至下图所示的位置，剪裁好之后将其移至右侧。

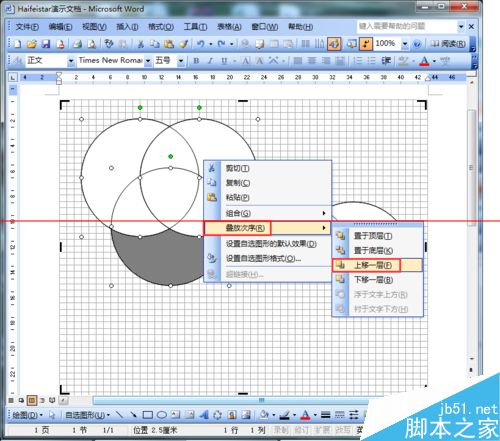

5、选中“左圆”和“右圆”，进入“叠放秩序”选择“上移一层”达到下图所示效果。

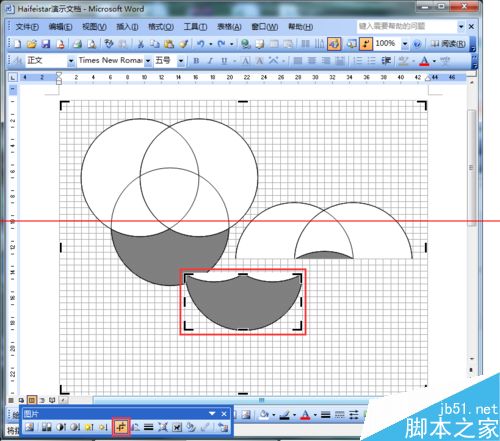

6、全选三个圆，复制之后“选择性粘贴 → 图片（增强型图文元件）”，在利用“剪裁”工具自上向下剪裁至下图所示的位置，剪裁好之后将其移至右下角。

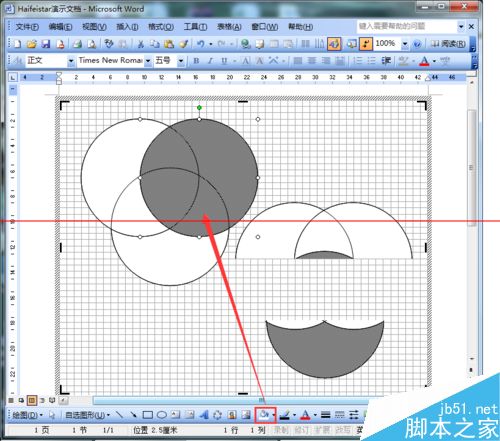

7、先将“下圆”的填充颜色改为“白色”，再将“右圆”的填充效果改为第2种“图案”，达到下图所示的效果。

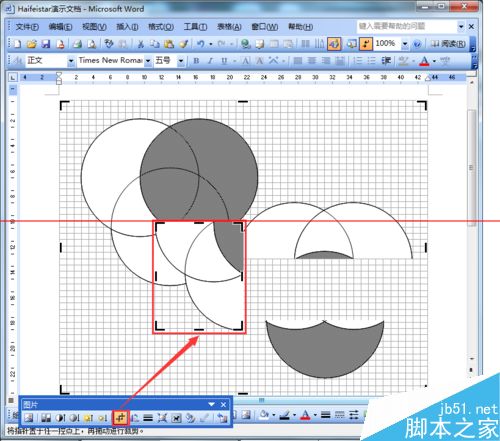

8、全选三个圆，复制之后“选择性粘贴 → 图片（增强型图文元件）”，在利用“剪裁”工具自右上角向左下角剪裁至下图所示的位置。

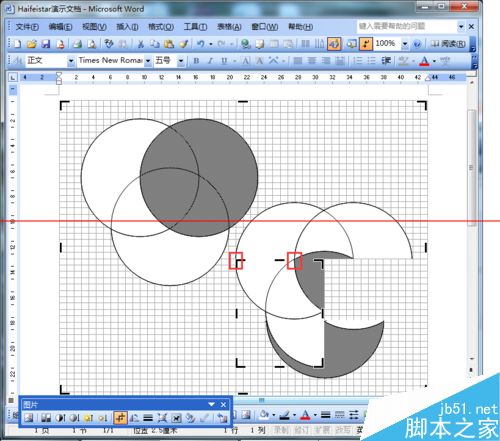

9、将剪裁好的图形移到下图所示的位置与之前剪裁的图形相接合。

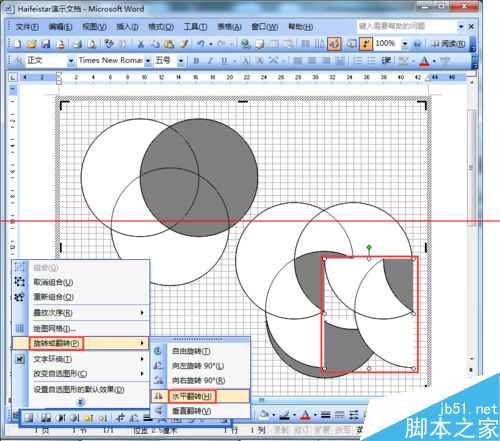

10、按 Ctrl + D 复制出一份相同的图形如下图所示，并对齐进行“水平翻转”，然后调整其位置与其它图形相接合。

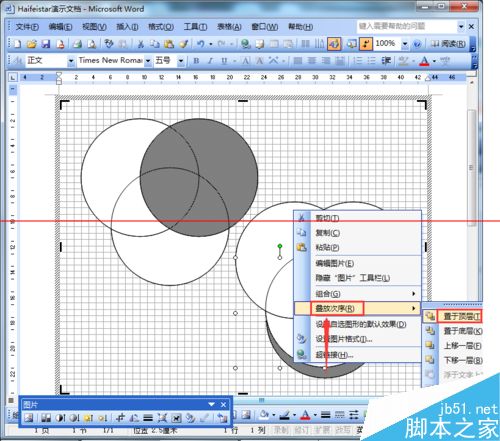

11、选择之前剪裁并放在右下角的阴影图形，进入“叠放秩序”并选择“置于顶层”，如下图所示。

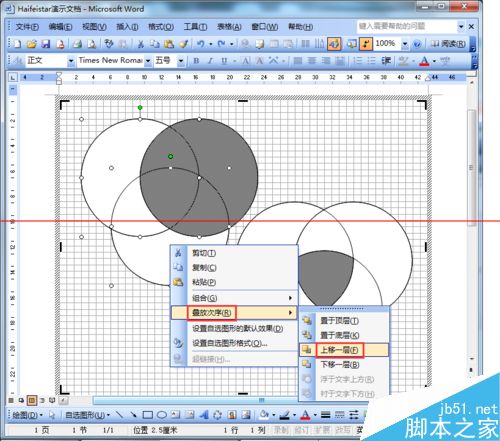

12、选取左侧的“左圆”和“下圆”，进入“叠放秩序”选择“上移一层”，如下图所示。

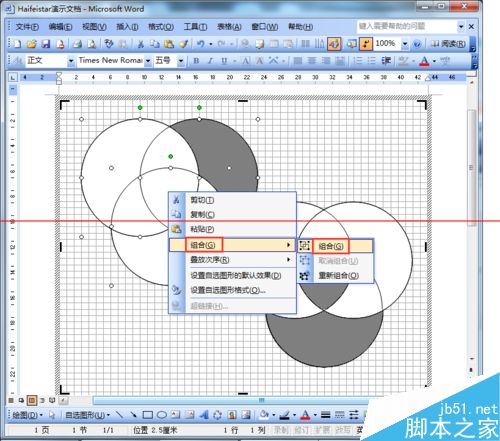

13、重新全选三个圆并进行“组合”，如下图所示。

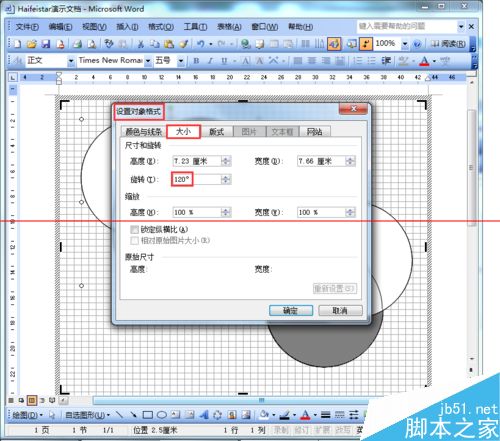

14、在组合图形上单击右键进入“设置对象格式”对话框，在“大小”选项卡下将“旋转”设置为120°。
15、将旋转后的图形剪切，选择性粘贴 → 图片（增强型图文元件），并按下图所示自上向下进行剪裁。
16、还可以对其左、右两边作下图所示的进一步剪裁。
17、剪裁完成之后将其“旋转”设置为-120°（即恢复之前的角度），然后将其移到右侧与其它图形相接合，如下图所示。

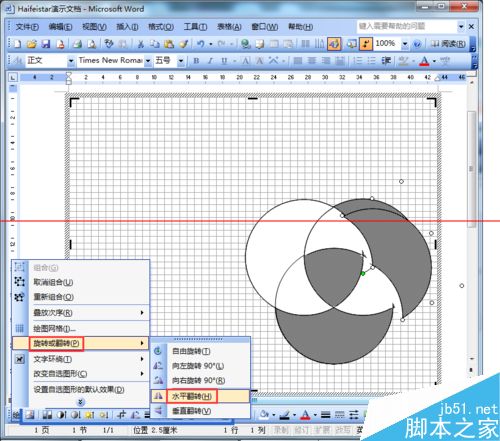

18、按 Ctrl + D 复制出相同图形，然后对其进行“水平翻转”。

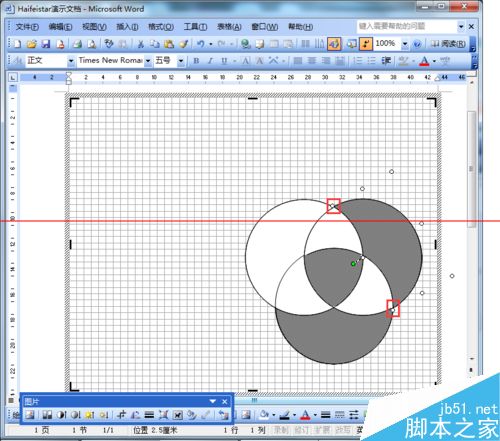

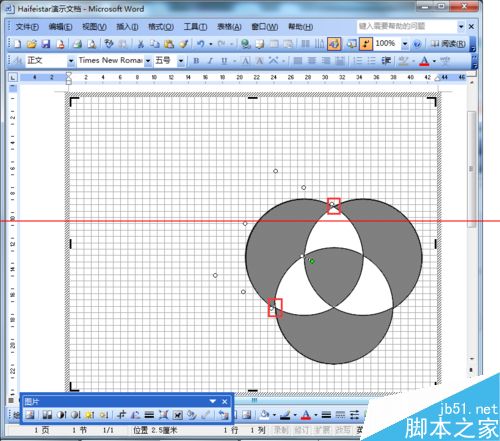

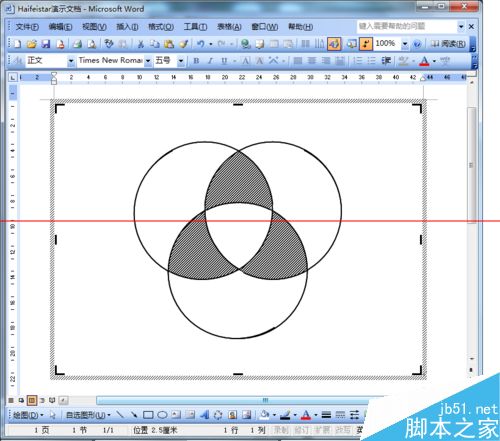

19、调整翻转后的图形位置使其与其它图形相接合，如下图所示。至此完成！！！

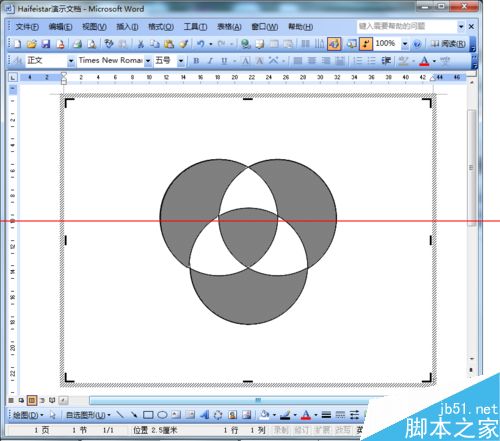

20、最后，留个小作业（如下图所示），其交叉阴影部分正好与上图相反哦，若兴趣就赶紧动手试试吧！
