很多人使用word绘制各种组织结构图、流程图等等图的时候往往发现，绘制速度很慢；同时绘制的不够精确，很丑；组合图形时，发现选择对象很多选不中，难以组合。有没有简单的方式，同时解决这几个问题呢？有，使用CAD作图，相比用word自带的绘图工具而言，更加方便，同时更改迅速有效，免去了绘制组织图中的手动调整，但是不少人发现，直接将CAD图插入word，是不可以进行编辑的，怎样才能利用CAD优势，同时插入图形之后，又可以在word中随时、任意地编辑呢？第一次学习方式，可能需要几分钟，但是第二次，就会非常高效了；另外很多人插入的CAD图也是不清晰的，这里也给出了解决方式。
在CAD中快速精确绘制图形

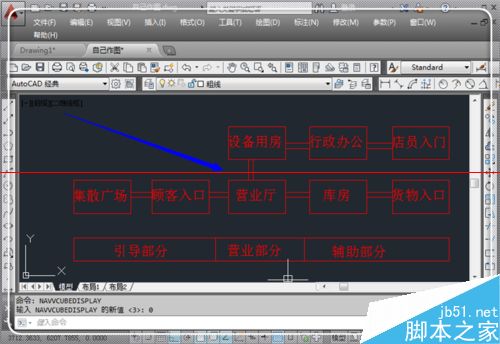

1、首先使用CAD绘制自己所需要的图形，比如公司流程图，公司组织结构图，会议流程图、活动流程图等，这个绘制可以使用cad工具如复制、偏移、捕捉等等操作，快速绘制图形，并且非常精确和美观。

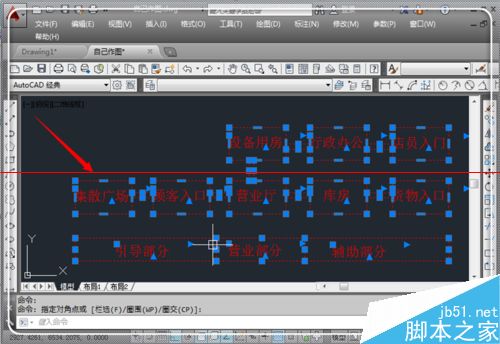

2、注意，如果使用cad自带的复制功能，复制之后，出来可能会粘贴不上，因此绘制完毕，在键盘上使用“ctrl+c”选中这些图形，

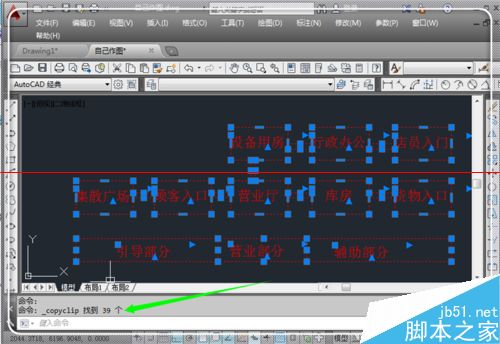

3、选中是否成功，看命令栏，如果显示“copyclip 找到xx个”，说明复制成功。
将绘制的图形以图元格式粘贴到word中

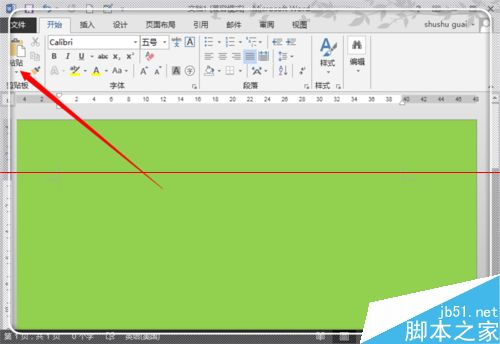

1、打开一个word，这里以word2013为例，word2007-word2013操作一样，在开始栏目下，点击“粘贴”下方的倒三角形，（word2003为编辑——选择性粘贴——图元windows图元文件）。

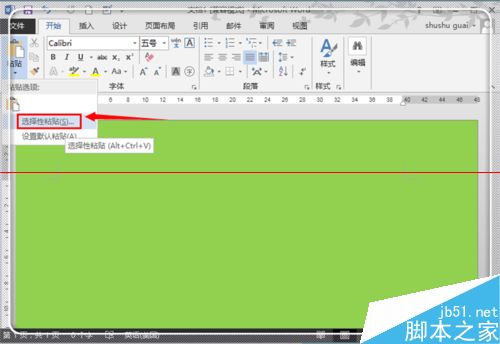

2、在弹出的粘贴选项中，点击“选择性粘贴”。

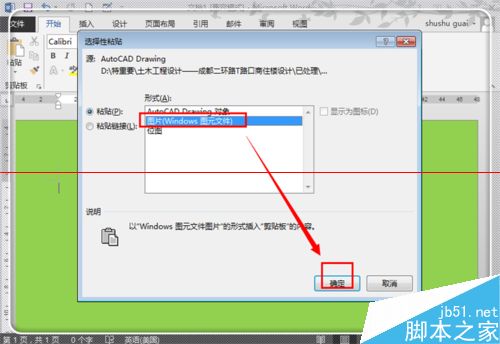

3、点击“图元windows图元文件”，选中它，然后点击“确定”按钮，这时候在cad中绘制的图形就以图元的格式成功粘贴到word中。
制作成可编辑的word图形

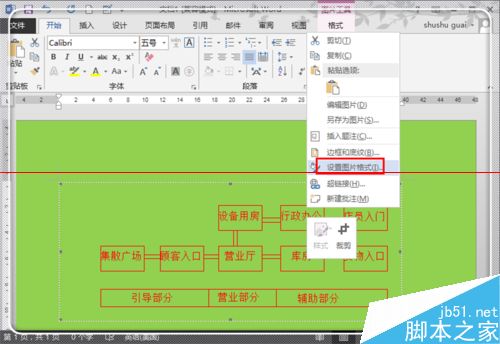

1、可以发现，这个图形是一个整体，而自己又需要随时编辑，因此，这里需要将其制作成可编辑的图形，继续下方操作。右键单击这个图形，然后点击“设置图片格式”。

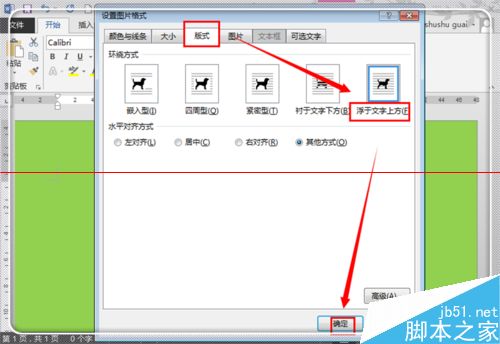

2、在设置图片格式中，点击上方的“版式”，然后点击“浮于文字上方”，最后点击“确定”关掉这个对话框。

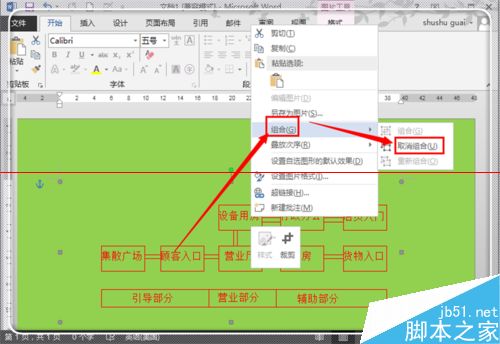

3、返回到word编辑界面，右键点击这个图形，然后点击“组合”，再点击“取消组合”。

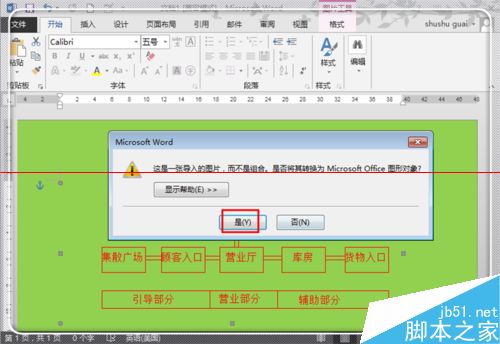

4、这时候会图示，这是一张图片而不是组合图形，直接点击“是（Y）”，将其转化为microsoft office文件。

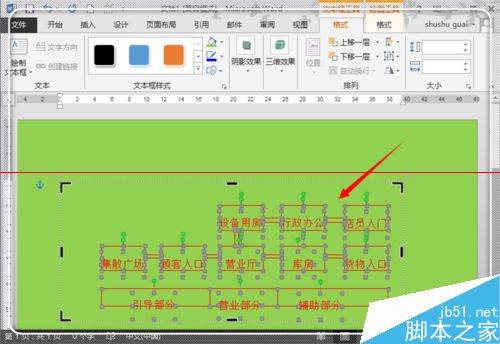

5、大功告成，这里这个图形就变成了完全和word中的文本框一样了，随时可以编辑，可以拖动，可以改变大小了。这里的作用在于，使用CAD快速、精确、美观地绘制出图形，然后粘贴到word中，进行细微的调整。
方法二，直接在word中插入清晰的CAD

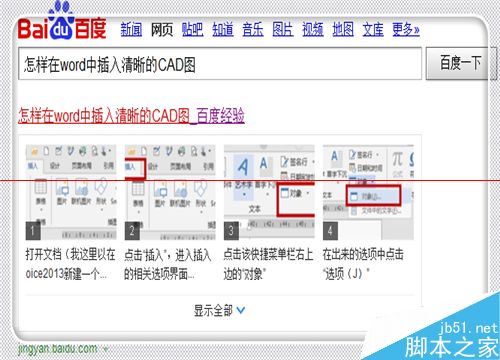

1、这种方式的特点是将CAD图形作为一个整体插入WORD中，但是双击就可以进入CAD编辑，由于小编写过这个经验，这里不再赘述，复制引号内内容“怎样在word中插入清晰的CAD图”，粘贴到浏览器中，点击搜索，既可以浏览经验。
2、其实办公中，喜欢总结，灵活运用，融会贯通，会有很多的技巧性的、高效性的经验可以使用，这些技巧都可提高我们工作效率。
