一、帕累托图简介
帕累托图(Pareto Chart)，又称柏拉图、主次因素排列图等，是质量管理七大手法之一。之所以叫这个名字，是因为在概念上与帕雷托法则(Pareto principle)有关。在质量管理中，大多数的损失是由少数几个关键的质量问题引起的，而这些这些质量问题，往往又是少数几个关键的缺陷原因所导致的。使用帕累托图，可以直观地将影响质量问题的主要因素呈现出来，从而方便对质量问题作进一步的改进。
帕累托图中包含一个柱形图和一个折线图，有左右两个纵坐标，及一个横坐标。左边纵轴表示缺陷原因的频数，右边纵轴表示缺陷原因的累计频率，横轴表示影响质量的各项因素，按其影响大小，从左至右依次排列。直方柱高度表示因素影响大小，折线表示各项累计频率的连线。
二、帕累托图制作:

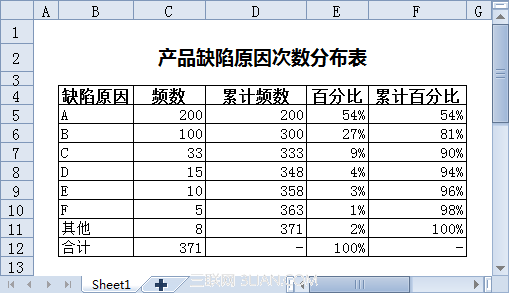

假设我们已经在wps表格中制作出一个如下的产品缺陷原因次数分布表。
下面我们根据这些数据来制作一个帕累托图。先呈上最后完成的效果：
具体步骤：
1、选中单元格 B4:F11，点击“插入→图表”，“图表类型”选择“柱形图”，然后点“下一步”。

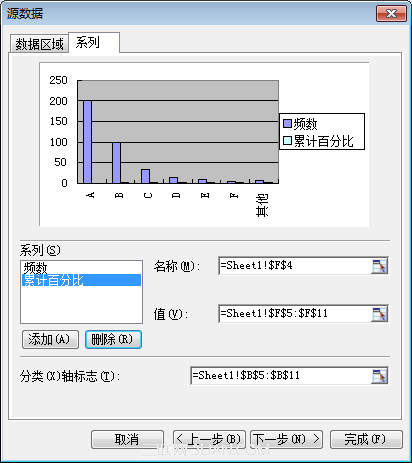

2、点击“系列”选项卡，删除“累计频数”和“百分比”两个系列。然后点击“完成”。

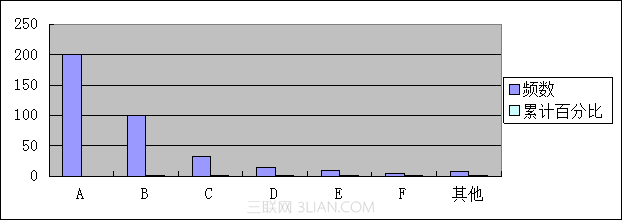

此时图表的样子：

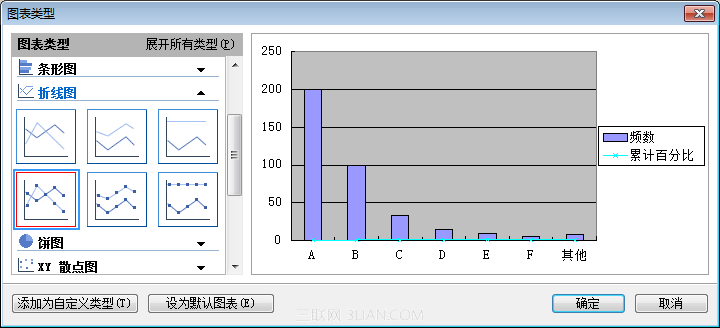

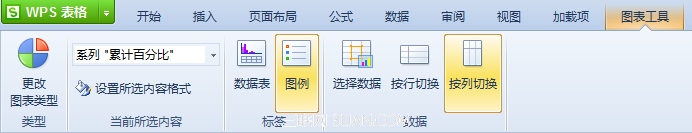

3、选中图表，点击“图表工具”选项卡，在下拉列表中选择“系列‘累计百分比’”点击“更改图表类型”。在弹出的“图表类型”窗口中，选择“折线图”下第二行的第一个图表(数据点折线图)，点击“确定”。

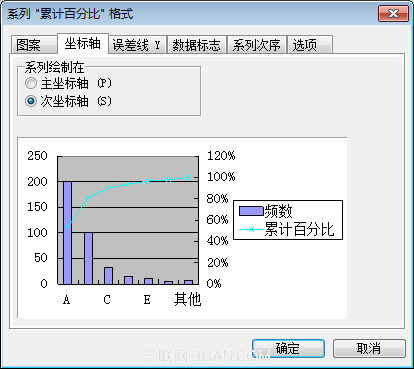

4、点击“设置所选内容格式”按钮，在弹出窗口中点击“坐标轴”选项卡，在“系列绘制在”组中，选择“次坐标轴”。

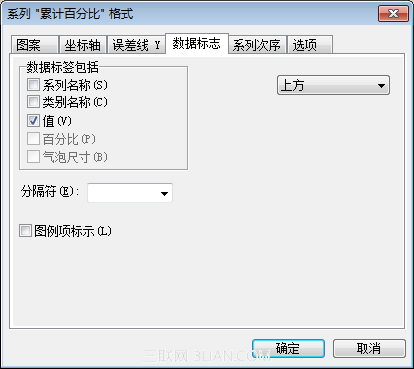

5、点击“数据标志”选项卡，在“数据标签包括”组中，勾选“值”。然后在“标签位置”中选择“上方”。

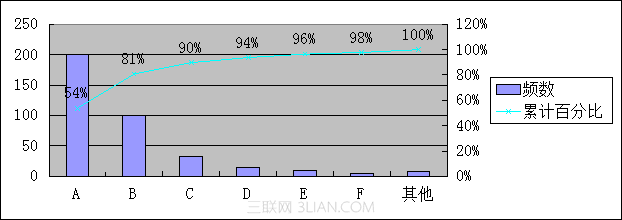

此时，帕累图已基本绘制完成
三、图表美化
剩下的是一些美化方面的工作：
1、设置次坐标轴刻度：

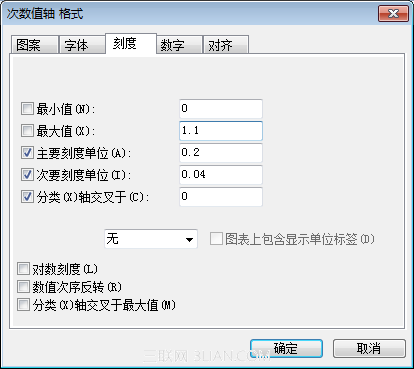

在“图表工具”选项卡的下拉列表中选择“次坐标轴”，然后点击“设置所选内容格式”。在弹出窗口中点击“刻度”选项卡，将“最小值”设置为0，“最大值”设置为1.1，其他不变。然后点击“确定”按钮。

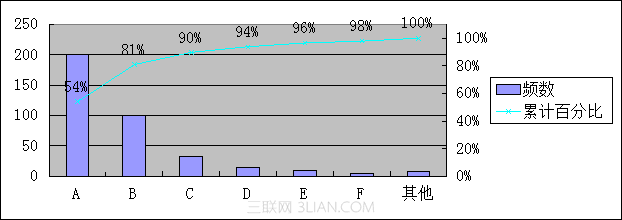

效果：
2、依数据分色：

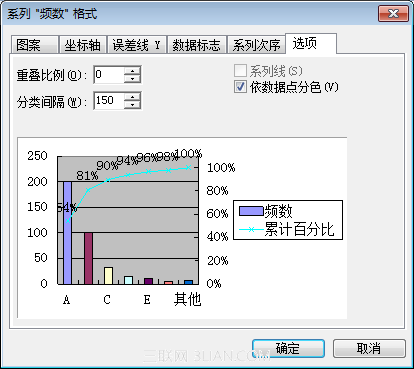

如果需要的话，还可以设置为每个柱形显示为不同的颜色。在“图表工具”选项卡的下拉列表中选择“系列‘频数’”，然后点击“设置所选内容格式”。在弹出窗口中点击“选项”选项卡，勾选“依数据点分色”，然后点击“确定”。

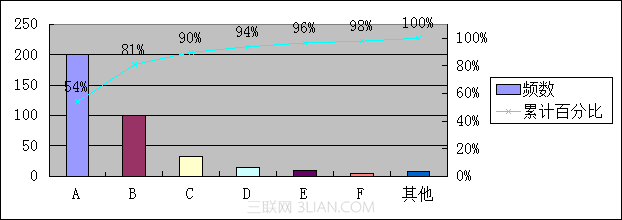

效果：
3、绘图区、主要网格线、折线、字体等方面的美化：

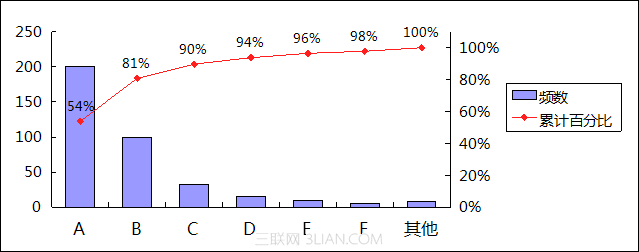

还可以根据自己的喜好设置图表其他部分的格式。我将“绘图区”的边框设置为“无”，将“数值轴 主要网格线”的颜色设置为白色，将“系列 累计百分比”的颜色设置为自定义的红色，并将“分类轴”、“数值轴”、“次数值轴”、“图例”的字体都设置为微软雅黑。最终效果如下图：
