10月23日晚上，黑鲨游戏手机Helo正式发布，作为小米旗下生态链黑鲨的第二款游戏手机，它可以看作是此前黑鲨游戏手机的升级版，主要完善了更酷的灯效体验，同时加入双液冷设计，增强了散热设计，主打游戏用户，下面小编带来黑鲨游戏手机Helo拆机图解，希望对大家有所帮助。
黑鲨游戏手机Helo拆机图解：
黑鲨游戏手机Helo拆机图解
拆机之前，首先来看下黑鲨游戏手机Helo参数配置、价格、外观设计等基本信息，如下参数表所示。
黑鲨游戏手机Helo参数配置：
屏幕规格 6.01英寸160×1080分辨率 AMOLED全面屏
CPU型号 高通骁龙845（64位八核）
RAM内存 6GB/8GB/10GB
ROM存储 128GB/256GB
相机规格 前置2000万和后置1200万+2000万双摄像头
电池容量 4000mAh（支持QC3.0 18w快充）
网络制式 全网通（双卡双待）
操作系统 JoyUI 1.0（基于安卓8.1）
机身尺寸 160x75.25x8.7mm （190g）
机身颜色 黑色、蓝色、红色（玻璃机身）
参考价格 3199元起
价格方面，黑鲨游戏手机Helo提供三个版本可选，主要是内存规格和价格不同，具体区别如下：
6 + 128GB 3199元
8 + 128GB 3499元
10 + 256GB 4199元
外观方面，黑鲨游戏手机Helo相比首款黑鲨游戏手机整体区别不大，依然是双面玻璃+磨砂金属中框+18:9非刘海全面屏设计，但也有了2个细节变化：一个是指纹传感器，有前代的正面调整到了背面，另外机身两侧各加入一条灯带，游戏带入感更足。
黑鲨游戏手机Helo正面一块18:9非刘海全面屏，并没有时下主流的刘海屏、水滴屏等，屏占比相对不高，黑鲨或许是更多考虑的是实际游戏体验吧。

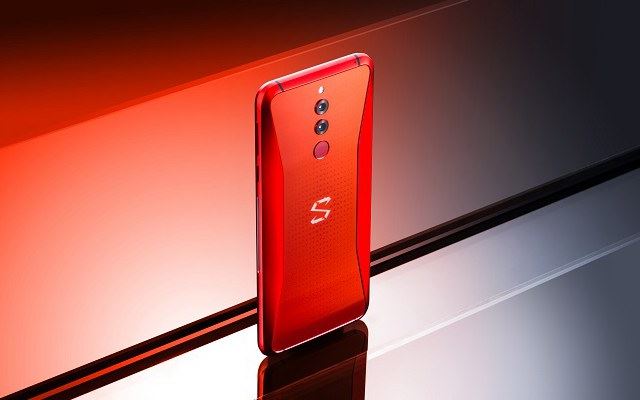

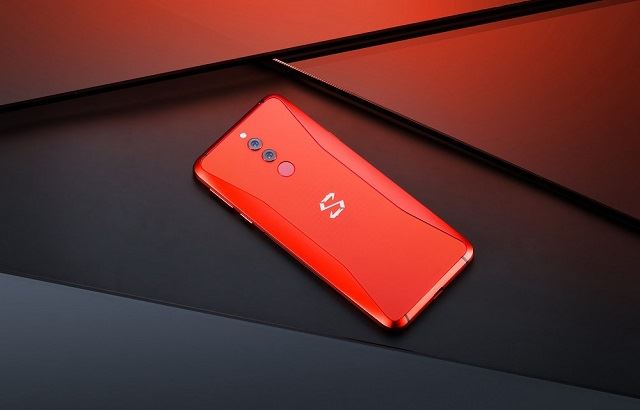

区别于第一代黑鲨游戏手机的黑、灰冷色系风格和浴天蓝版本，黑鲨Helo首次引入大红配色，配色上更为吸引人眼球。虽说延续了此前的跑车造型设计，但机身背面的一整块3D玻璃光晕背板，对视觉、触觉的提升非常明显。
除了延续上一代的LOGO呼吸灯外，黑鲨游戏手机Helo还在机身两侧各加入一条灯带，近1680万色流彩型灯效，支持彩虹流动、交织变幻、点阵光波、光影穿梭等六种灯光模式，可在开关机、来电、通知、音乐、游戏场景中应用，灯效不错。
黑鲨游戏手机Helo搭载了上下对称双喇叭，官方称之为双超线性SPK。联手双smart PA以及biso音效，实现真正意义上的游戏立体声。同时，黑鲨游戏手机Helo将指纹识别模块移至背面，保持正面简约设计的同时，进一步提升游戏操控性。

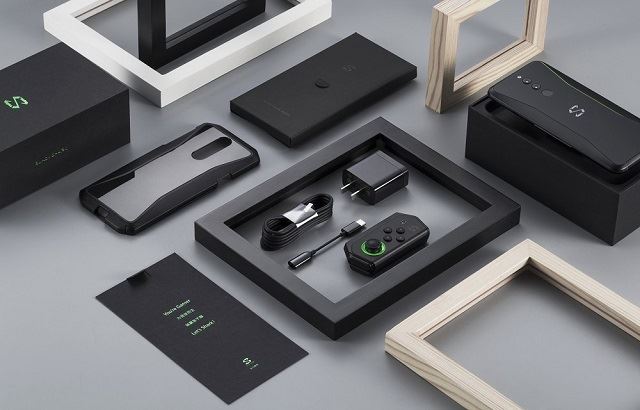

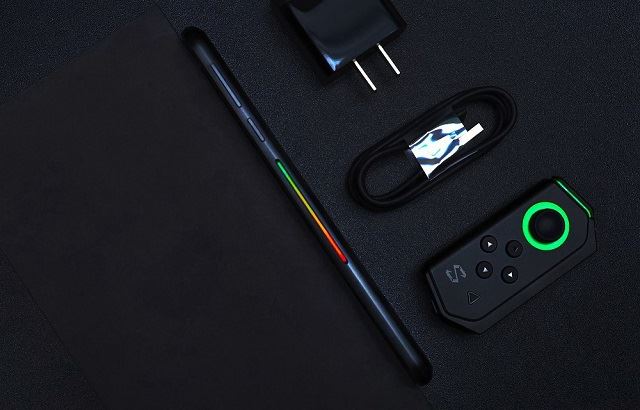

从外观来看，黑鲨游戏手机Helo最大的亮点主要是增加了RGB灯效，电竞元素更丰富，尤其是红色版，科技感很足。不足的地方则主要是屏占比不高，还有很大的提升空间。配件上，除了常规手机配件，还附赠右手游戏手柄，方便用户进行双手柄操作游戏手感。
在了解黑鲨游戏手机Helo基本信息之后，下面我们再来看下拆机部分。
黑鲨游戏手机Helo拆机图解：
拆机工具：吸盘、螺丝刀、翘片、撬棒、镊子、卡针等；
黑鲨游戏手机Helo拆机步骤：

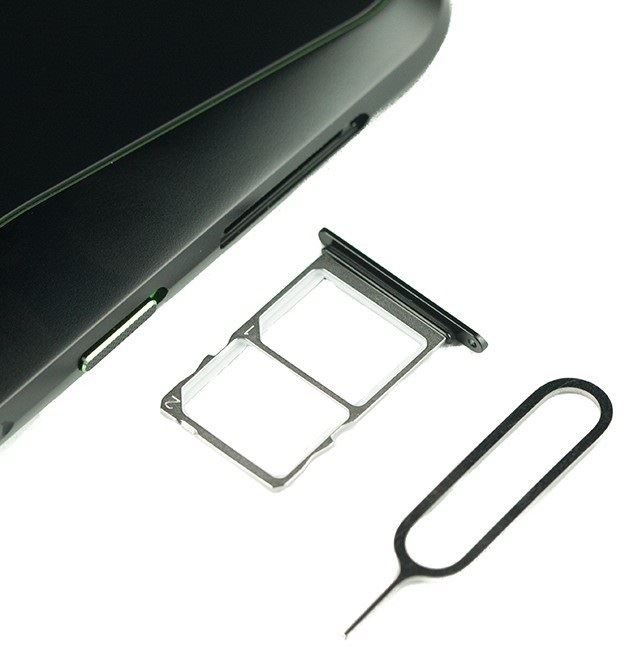

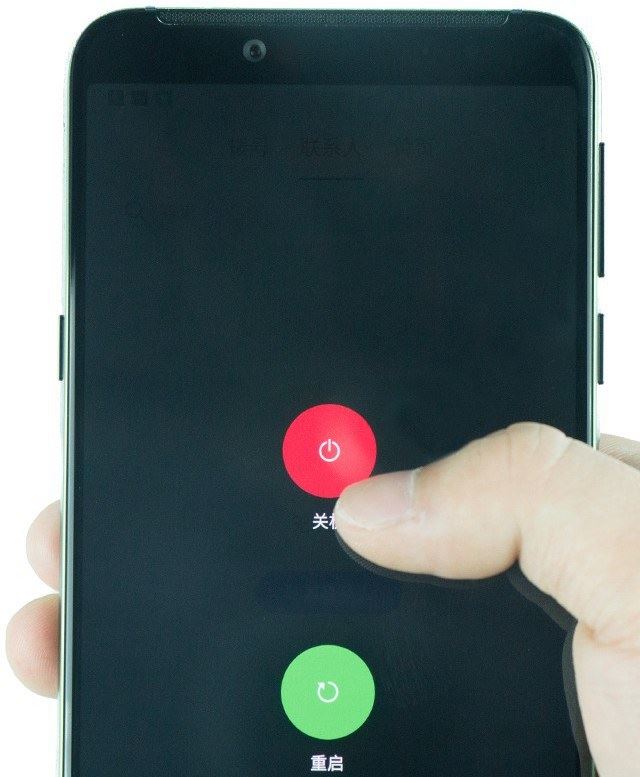

1、首先，将手机关机，然后使用卡针将侧面的SIM卡托取下，如图。

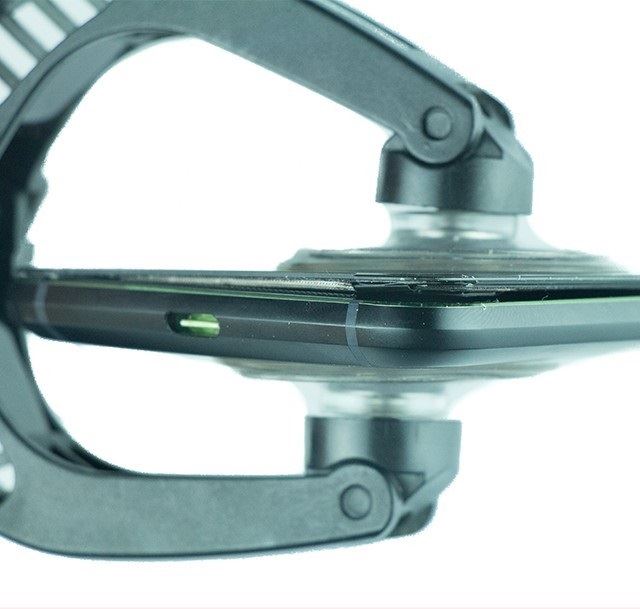

2、黑鲨游戏手机Helio的开壳方式还是延续了前代的开壳方式，使用吸盘+翘片轻轻划开，底部有一根屏幕排线比较靠外，拆解的时候需要注意避让。

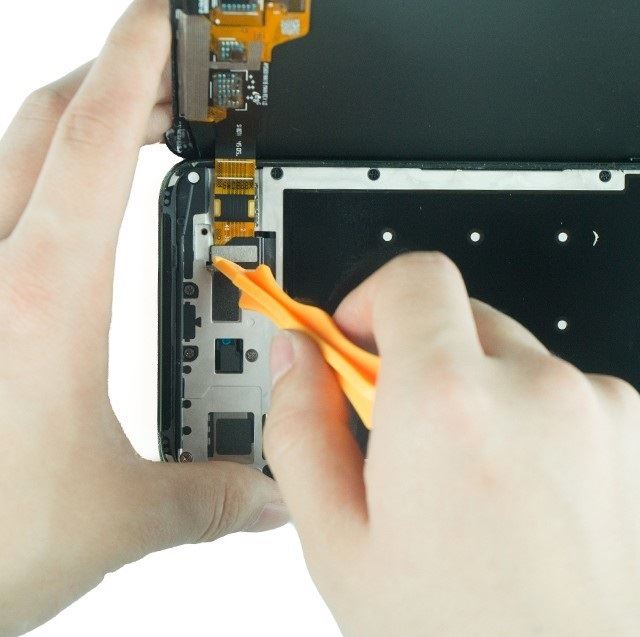

小心掀开屏幕，拆卸掉屏幕排线的固定盖板。从不的布局来看，元器件都被一大块的固定版盖住，并没有任何裸露的接口出现。在固定盖板的表面则是大面积的石墨片散热贴。而前代正式缺少了这块盖板，对比之下这次黑鲨游戏手机Helo内部布局无疑更佳规整，密封稳固性也要更强。

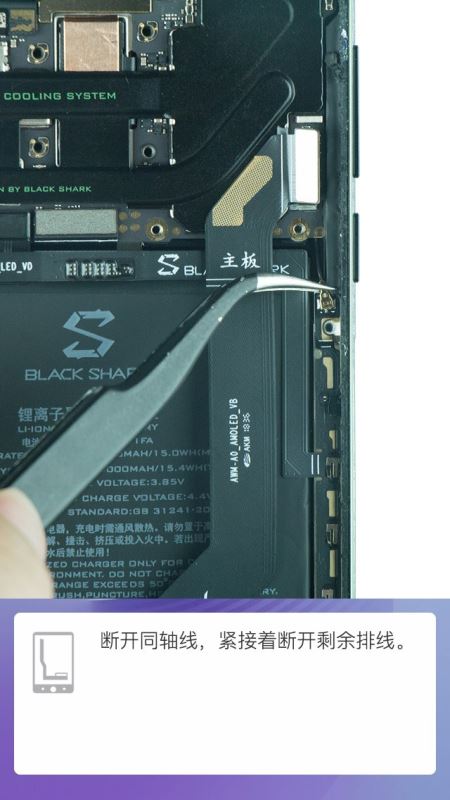

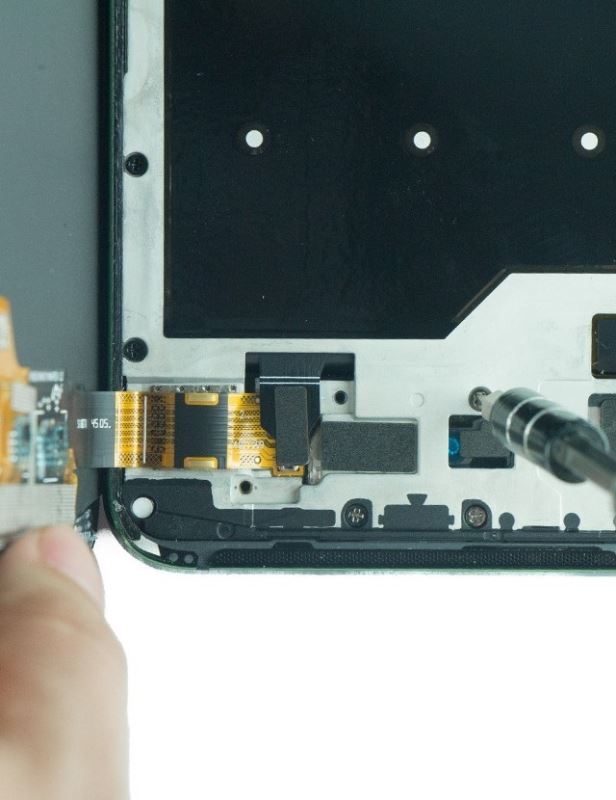

断开排线，在下面与这根排线连接的为屏幕排线。在前代产品中直接用长排线连接主板，而这次采用这种设计，初步猜测是为了保证内部设计的统一性，腾出更多空间是为了贴散热石墨贴，提升手机散热表现。
拆卸掉盖板的固定螺丝。这次盖板上的螺丝相当多，如图所示。

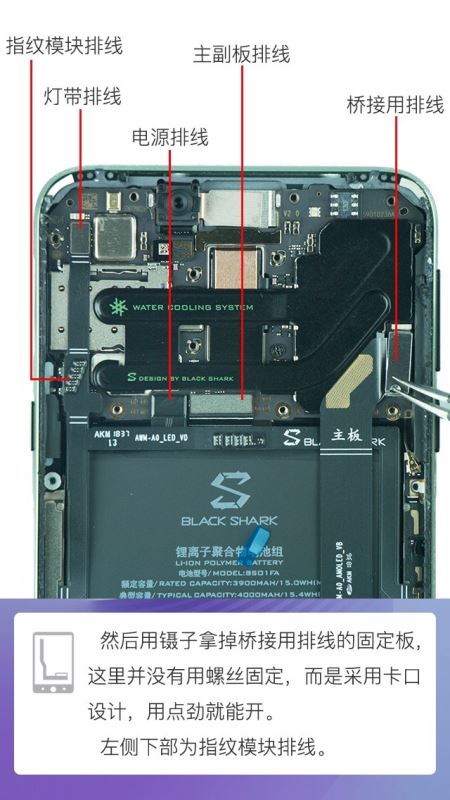

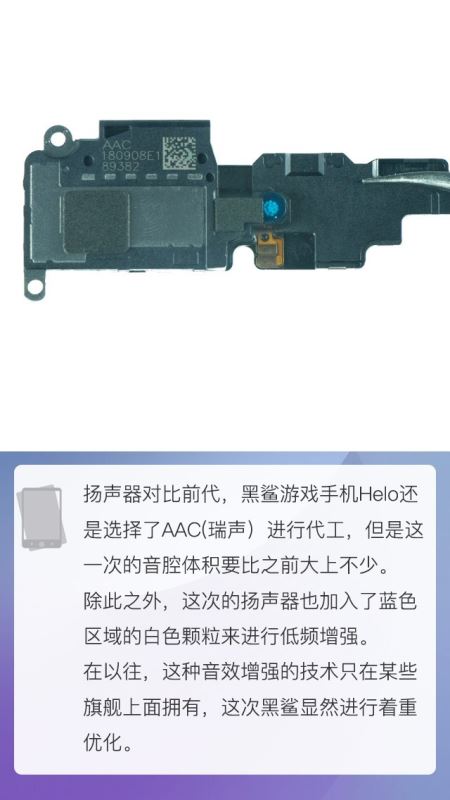

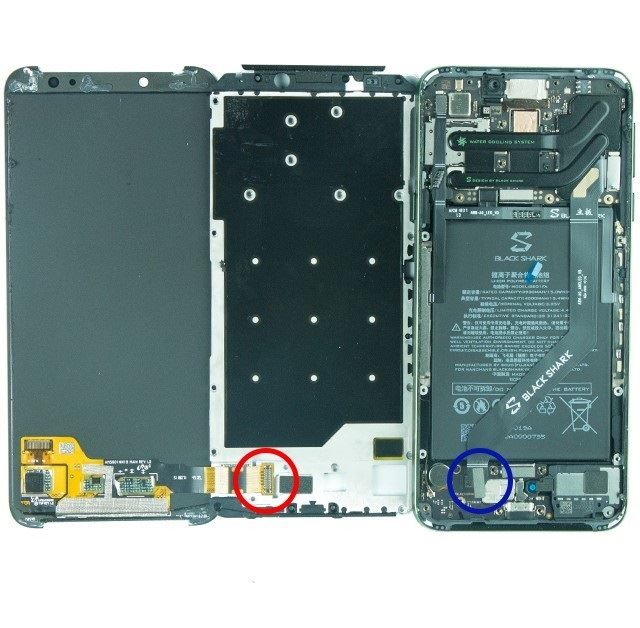

屏幕正式分离，红圈位置为排线接口，被固定在中间的盖板上，而蓝圈位置则是用来桥接的排线接口。屏幕排线穿过盖板链接到桥接用排线上，最终传达到主板上。手机内部结构也已经正式亮相，除了熟悉的液冷管散热系统，在扬声器上也有一个惊喜，下面我们会具体介绍到。

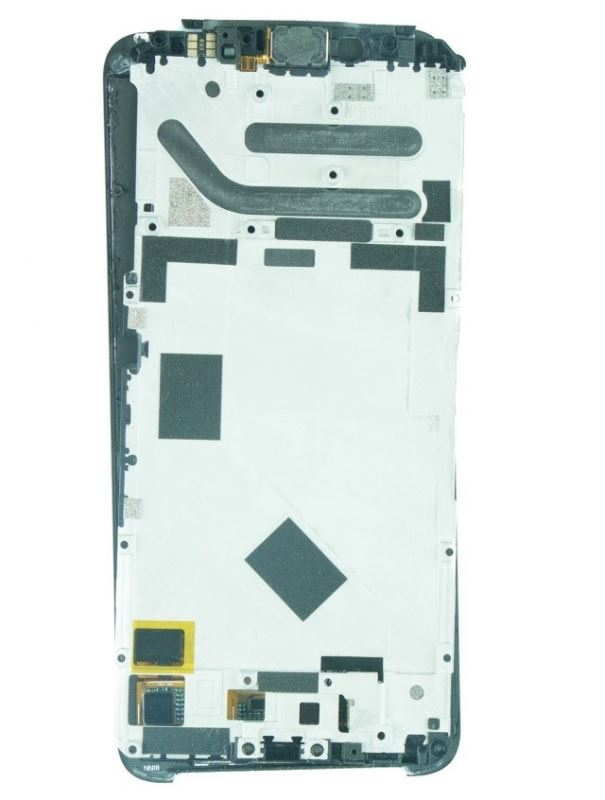

黑鲨游戏手机Helo盖板背部细节特写，听筒被放置到了盖板背部。

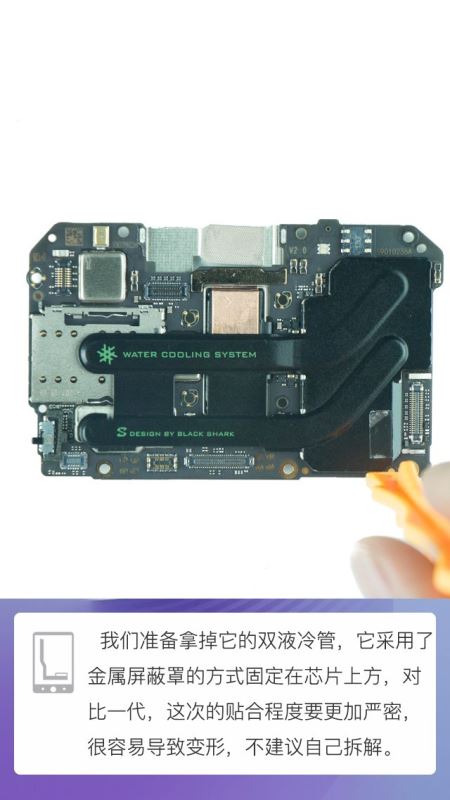

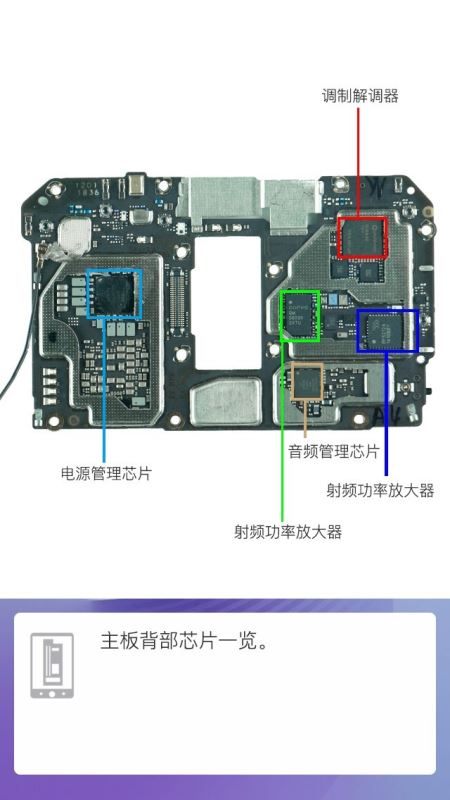

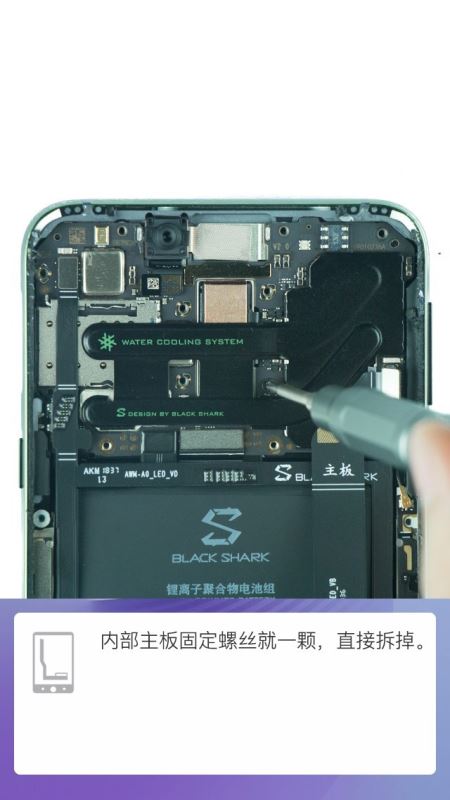

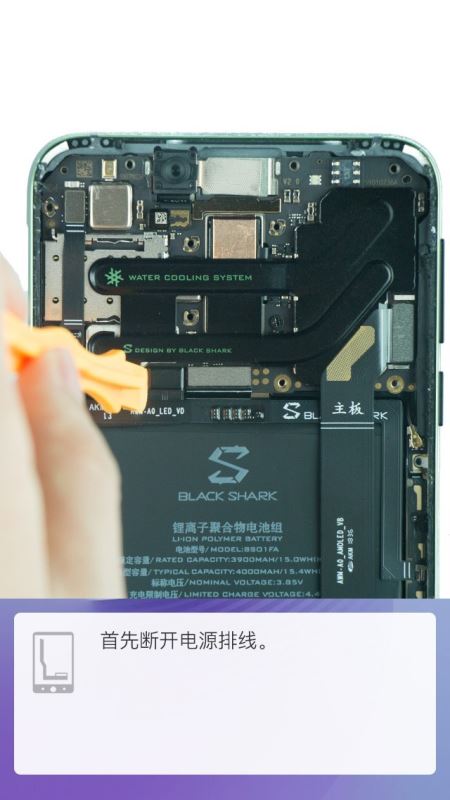

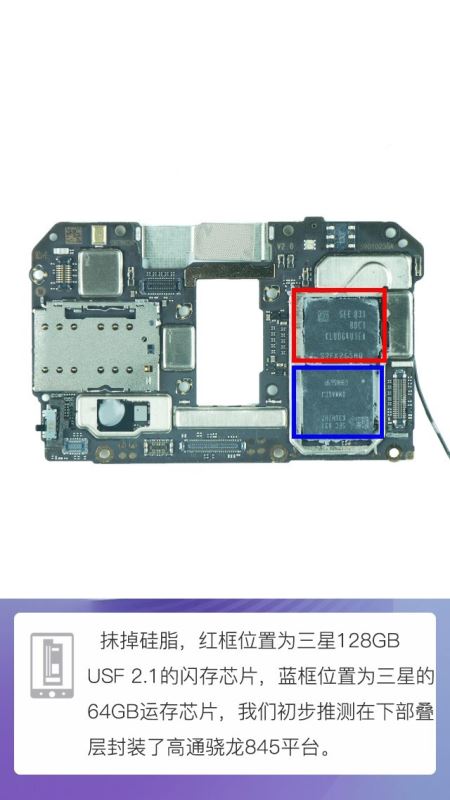

下面是主板拆解部分，直接上图。

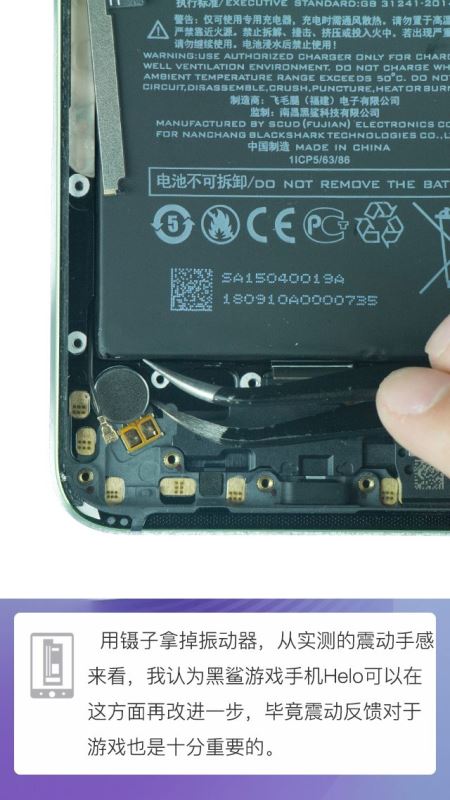

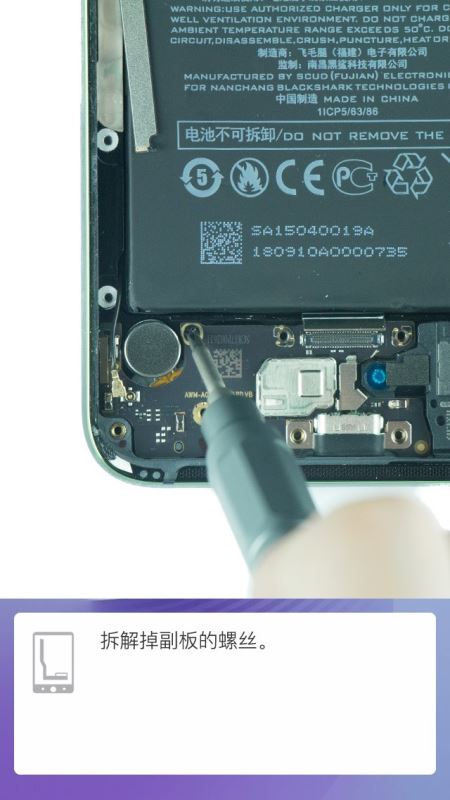

接下来是底部副板拆解，过程如下组图。
最后是电池拆解，图为黑鲨游戏手机Helo内置电池特写。

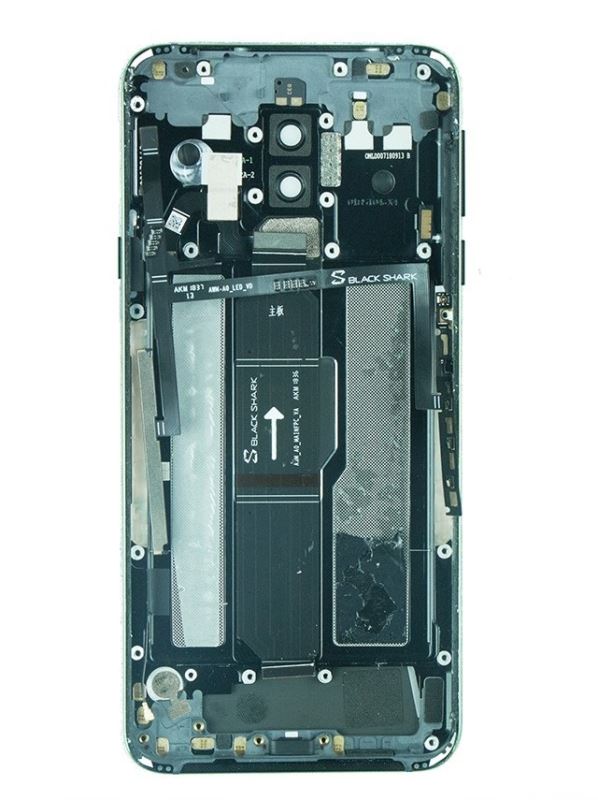

黑鲨游戏手机Helo拆机到这里就全部结束了，最后来看一张剩下的手机壳背部特写。
再附上一张黑鲨游戏手机Helo拆机全家福，如下图所示。
拆机总结：
作为一款游戏手机，黑鲨Helo相比前代有了较为明显的提升。而音效、散热、外观等方面的改版也是为了加强游戏体验。从本次拆机来看，黑鲨游戏手机Helo内部布局工整，对散热十分注重，做工上还是较为不错的。另外拆机难度也不大，作为一款玻璃手机，拆机上并不需要借助加热装置（热风枪）等工具，维修相对比较方便。
