vivo在X20上采用全面屏的设计非常赞，因为它要比曲面屏实用多了，你能在小巧的机身上获得更多的信息，获得极佳的视觉体验，而说到vivo X20的内部做工，其实我拆解之前就不是很担心，因为之前的Xplay6拆解以及X9S系列的拆解都让我十分满意（如果你不信可以对比下其它任何国产机型）。所以我们今天的拆解将把关注的重点放在内部元件是如何成全这块6.01英寸的全面屏的。
作为一款主打全面屏与拍照的机型，vivo X20硬件上的亮点主要在于屏幕与拍照，此外全面屏设计，在颜值上也显得更具卖点。值得一提的是，vivo X20还邀请了彭于晏、鹿晗、周冬雨强大代言阵容，以下是vivo X20详细参数。
| Vivo X20参数配置 | |
|---|---|
| 屏幕规格 | 6.01英寸2160x1080像素（Super AMOLED全面屏） |
| CPU型号 | 高通骁龙660（64位八核） |
| RAM内存 | 4GB |
| ROM存储 | 64GB/128GB（最大支持256GB存储拓展） |
| 相机规格 | 前置1200万和后置1200万+500万双摄像头 |
| 电池容量 | 3245mAh（支持快充） |
| 网络制式 | 全网通4.0（双卡双待） |
| 操作系统 | Funtouch OS 3.0（基于Android 7.1.1） |
| 机身尺寸 | 155.85x75.15x7.2mm（159g） |
| 机身颜色 | 金色、玫瑰金、磨砂黑（金属机身） |
| 参考价格 | 2998元 |
| 手机特色 | 全面屏、指纹识别、双摄像头、Hi-Fi、Face Wake面部识别 |
| 更多了解 | vivo X20评测 |
关于拆解难度，vivo X20的评级为容易。这是因为该机采用安卓手机常规的结构设计，并且电池设计有提手可以轻松分离，便于更换。背壳与机身采用螺丝加卡扣的固定方式，只要掌握了技巧便可以轻松分离。整机总共设计有19颗固定螺丝，所以拆解并不难。

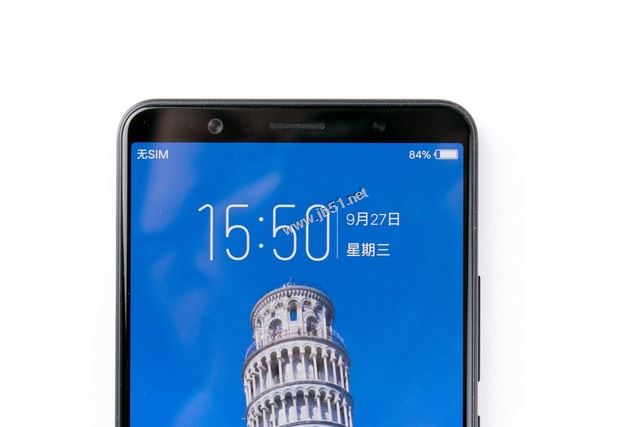

在拆解之前我们先来简单了解下这款机器。该机正面采用6.01英寸的2K屏幕，分辨率2160*1080，屏幕材质为Super AMOLED。屏幕的四个边角也赶时髦的加上了轻微的圆角设计，不仔细看都看不出来。屏幕顶端设计有1200像素的双核像素摄像头，支持人脸识别，用于解锁的速度很快。在听筒右侧当然也少不了柔光灯的加入。

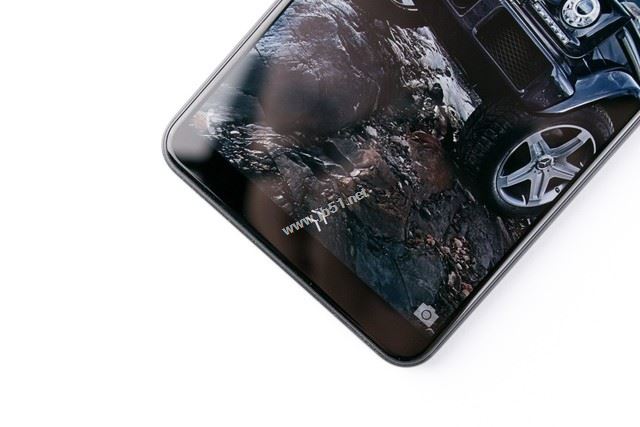

屏幕底部的宽度目测和顶部是一样窄，所以取消home 键是必须的。取而代之的是手势操作，你只需要从屏幕底部中央位置向上滑动便可以执行home 键操作，另外分别从屏幕底部左右两侧向上滑动，可分别执行多任务和返回键的功能。
这种操作的自然程度超出了我在获得这款机器之前的预期，因为如果是实体按键，你的大拇指首先要滑动一段行程，然后用力按下按键，此时由于你按压的着力点很有可能没有承托，机器还会移位，甚至有从手上掉落的风险（小手配大手机就经常会有这个问题），而手势操作由于不需要用力按这一步，所以具备更高的操控性，而且向上滑动本来就是拇指归位前的一个行程，所以流程会非常自然。如果你对这种操作还有质疑，不妨亲自试试。

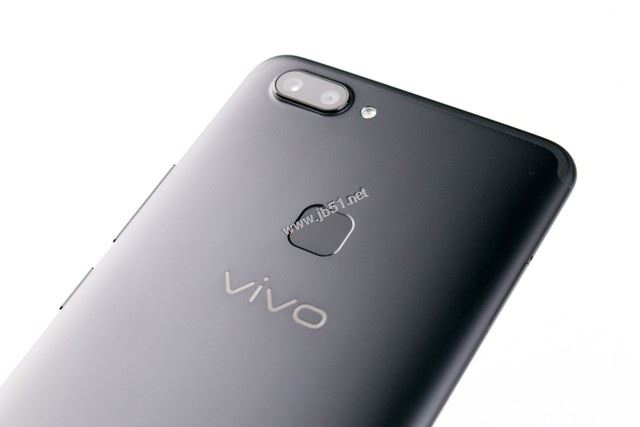

接下来再来看看机身背部，指纹识别在该机得到保留，因为毕竟面部识别技术才刚刚在手机上应用，技术成熟度肯定还是没有已经久经市场检验的指纹识别技术靠谱的。
背部的主摄像头采用1200W像素+500W像素的组合，旁边是LED补光灯。

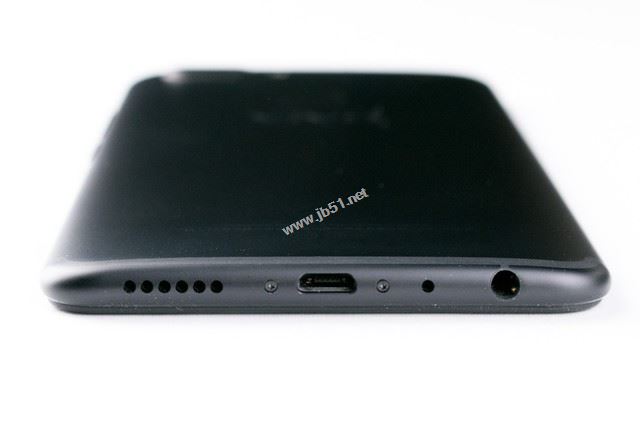

vivo X20的背壳采用中间微弧，两边大弧流线设计，能够让边角在视觉上更加纤薄，当然该机7.2mm的厚度表现已经很不错了。遗憾的是底部依然采用传统的Micro USB 接口，3.5mm耳机接口得以保留。
好外观部分就简单介绍到这里。开始拆解。
分离背壳：

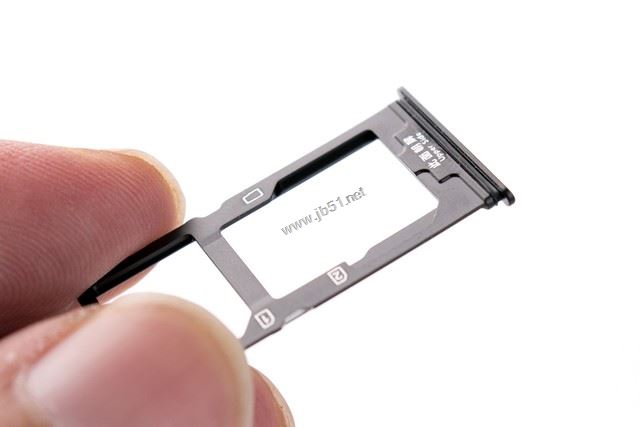

首先第一环节，是万年不变的关机取SIM卡托。卡托头部环绕一圈密封橡胶圈，这几乎已经成为防水手机的标配了，但该机一如既往的没有宣传防水效果。

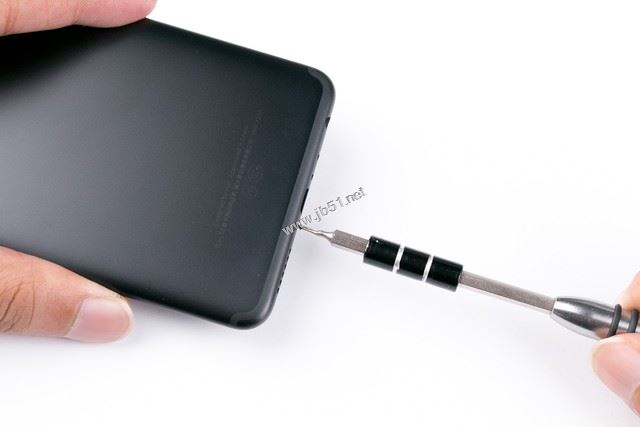

卸去机身底部两颗六角防拆螺丝。
随后，利用塑料翘片从机身底部开始翘起背壳。由于背壳为金属材质，采用卡扣与机身连接，十分紧密，需要用力，所以千万别用金属撬棒来翘，很容易划伤背壳。

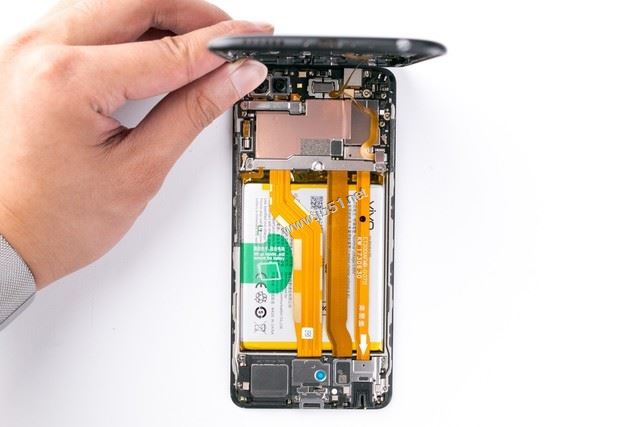

经过几分钟的努力，轻松将背壳掀开。机身采用安卓普及率最高的三段式设计。

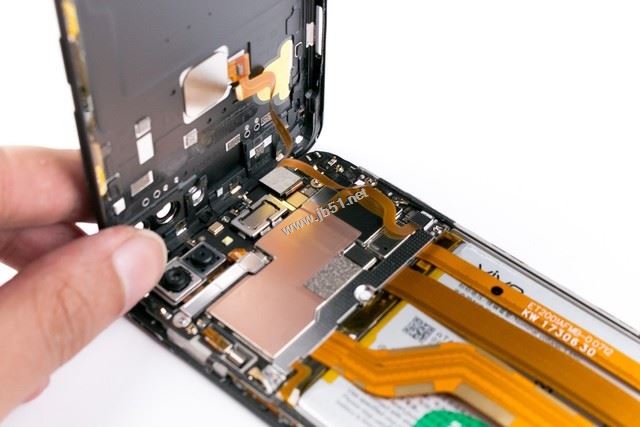

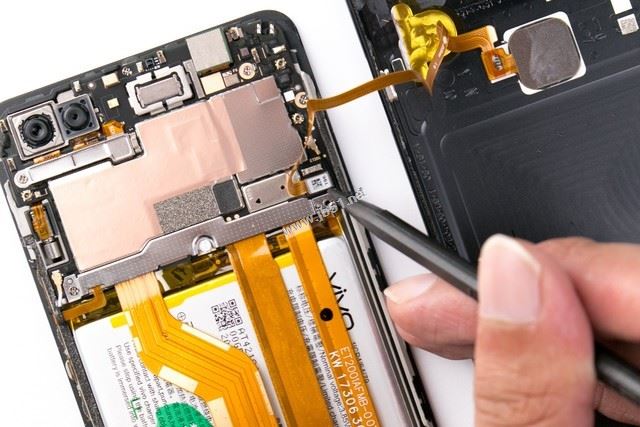

值得注意的是此时我们并不能将背壳完全分离，指纹识别排线依然与机身相连。而连接器上还设计有金属盖板，而且还是独立的专门为固定它而设计的固定盖板。
所以接下来，先将这枚独立金属盖板的固定螺丝卸去，随后取下这枚盖板。

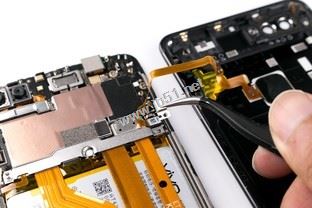

然后断开指纹排线连接器。背壳便完全分离了。

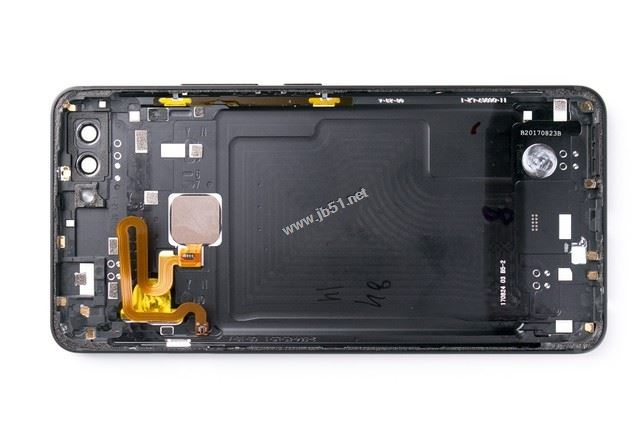

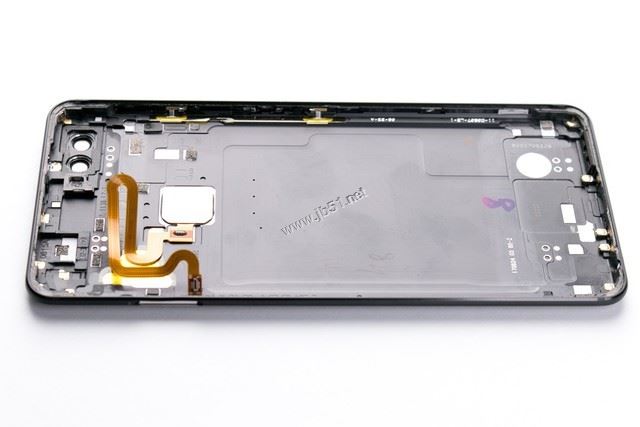

从这张背壳的特写可以看出，整个机身的确采用了大面积的金属材质，并且框架四周的密封性做的特别的好，边缘部位环绕着一圈黑色密封泡棉。与天线接触的馈点表面采用镀金处理，防止老化，电池的位置还专门挖出个槽来增大电池容量。
细节方面，背壳的四角都采用注塑工艺加厚，防止磕碰变形。

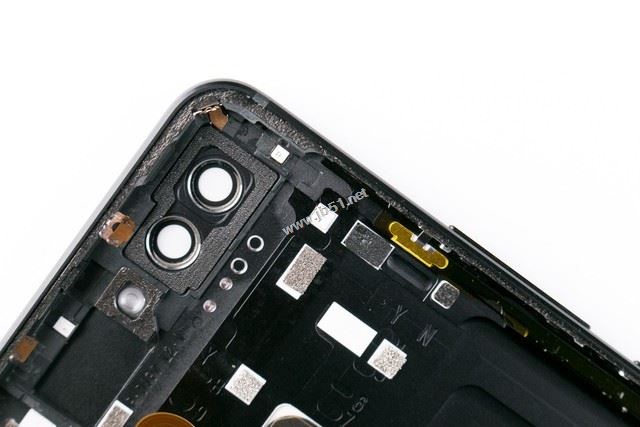

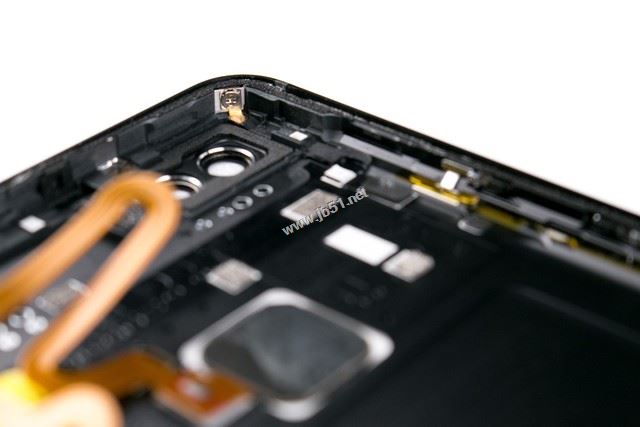

右上角还有一颗螺丝固定一个小传导片。应该是为了导出摄像头可能存在的静电的。
相比上一代X9s，vivo X20的背壳少了大面积的石墨散热贴，不知是因为空间原因还是这代的骁龙660芯片的发热控制的更好了。这个还要通过发热测试进行探索。

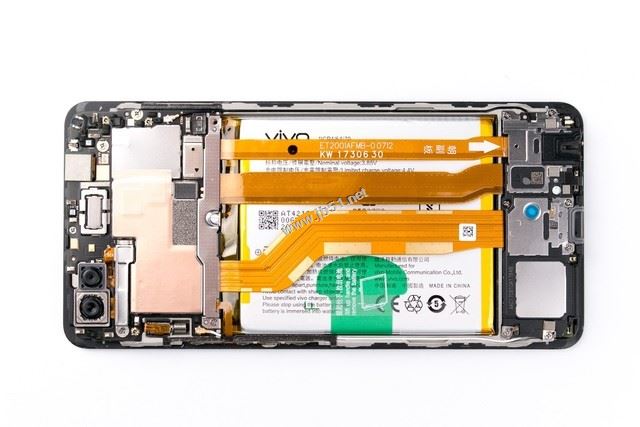

我们再将目光转回机身，总体感觉和上一代的差距并没有想象中的那么大。

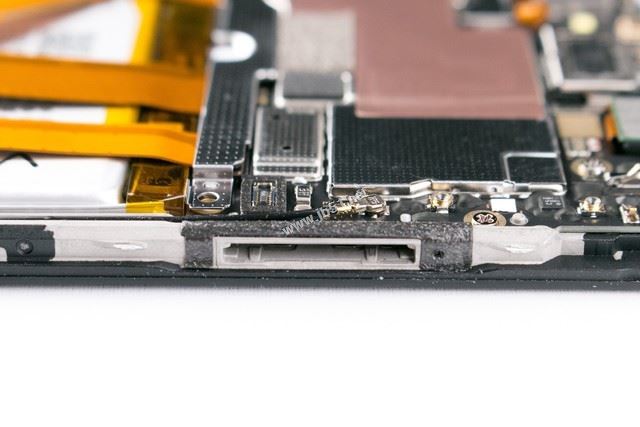

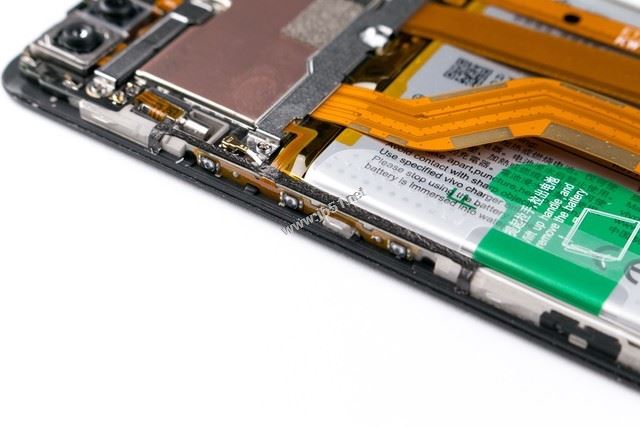

在密封性上，也延续了上一代的严谨态度，在按键，Sim卡托开孔的位置，都有密封泡棉包裹，本来就不多的裸露芯片还采用了黑色点胶来避免水汽意外进入而已引起的短路。

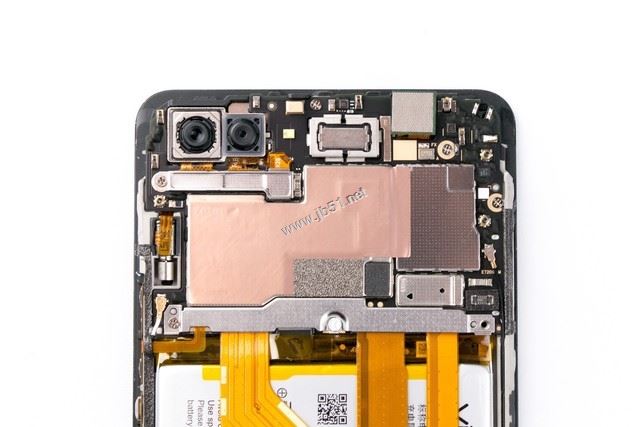

主板的元件密度挺高的，芯片屏蔽罩设计有铜散热片，效率和成本都要比石墨散热贴更高，连接器方面，除了两枚同轴线由于自身的稳固程度已经很高所以没有特殊固定，其它都被金属盖板固定。

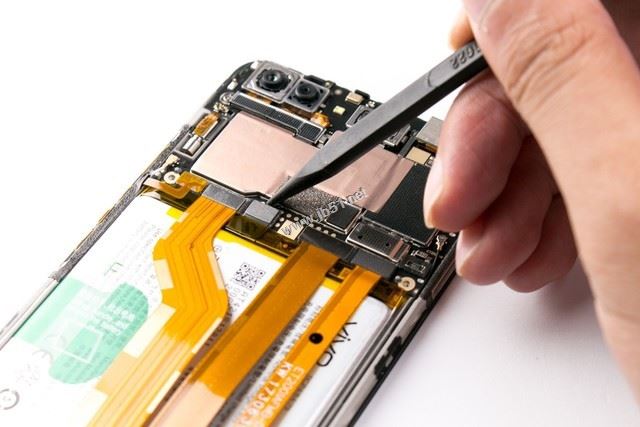

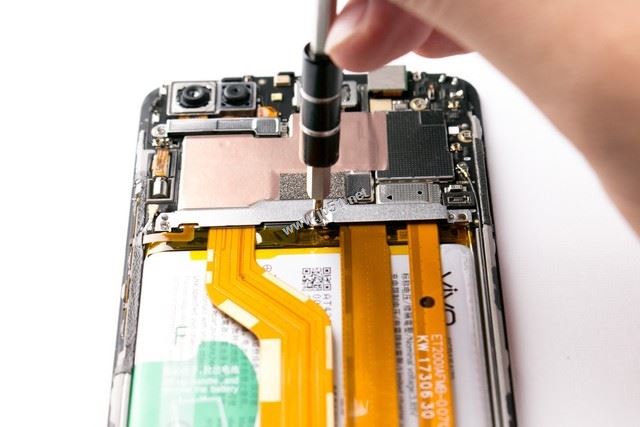

卸去底部固定盖板螺丝，随后取下盖板，便可以看到下方大量的连接器，一共有5枚，分别对应着按键，屏幕，电源，副板和数据接口。随后依次用塑料翘班将它们断开。

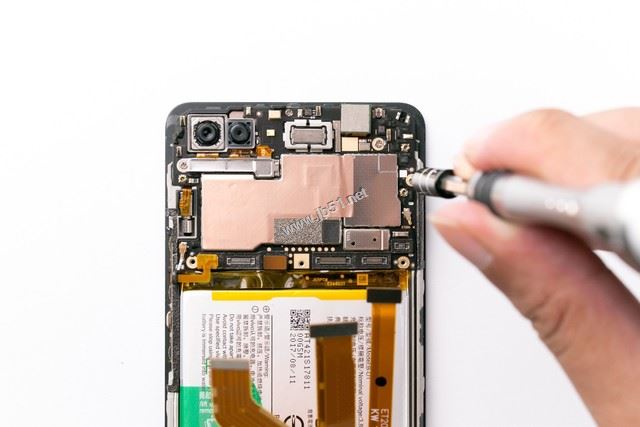

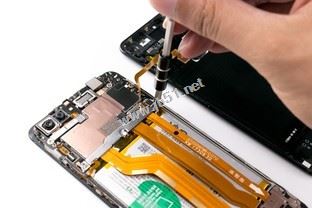

接下来卸去主板四周所有可以看到的螺丝。

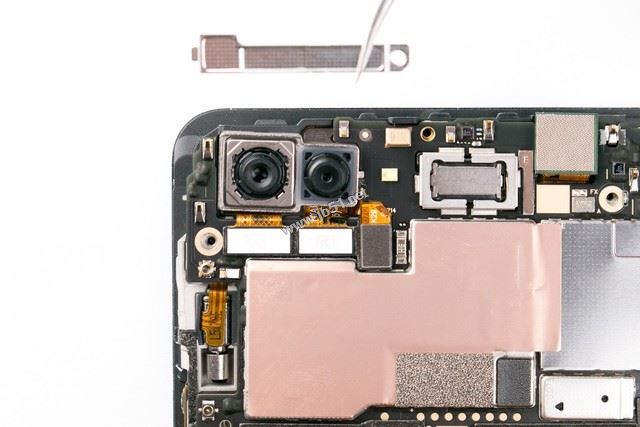

主摄像头有两个连接器，旁边还有一个触屏连接器，它们被一个金属盖板固定。

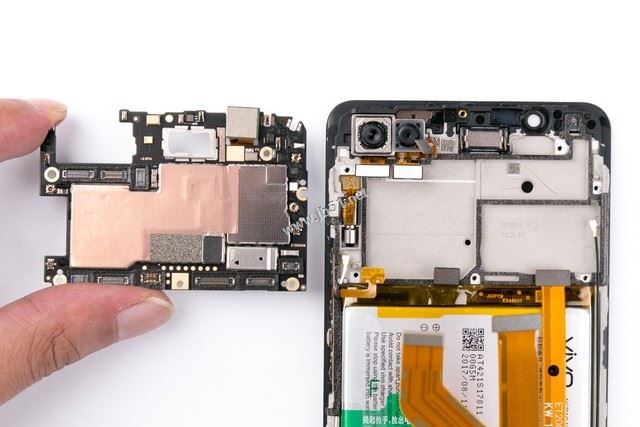

当连接器和螺丝都卸去之后，我们便可以小心将主板从机身上取下来了，主板底部的防滚架结构也展现出来，震动转子与听筒都嵌入在里面。

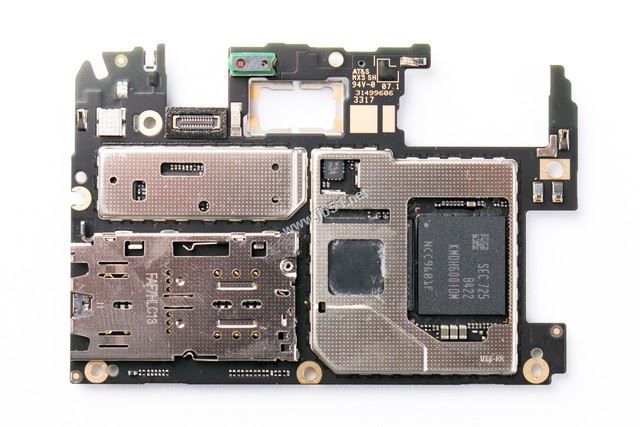

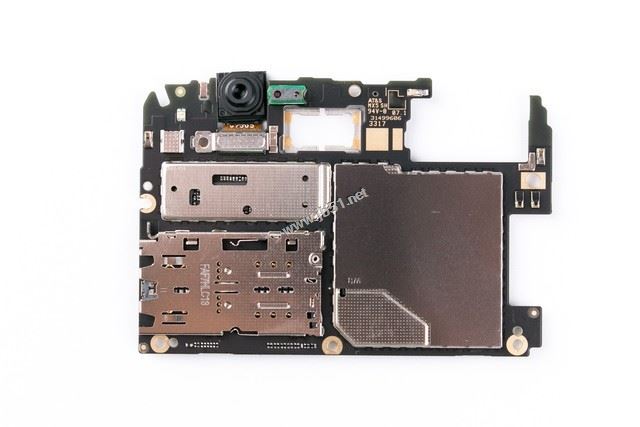

看完了主板正面，再来看看主板背部，同样十分紧凑，顶部的前置摄像头也有盖板固定，旁边的光线距离传感器集成在主板上。听筒与双摄部位都有大面积的挖空，目的就是为了给它们留出尽可能多的空间。

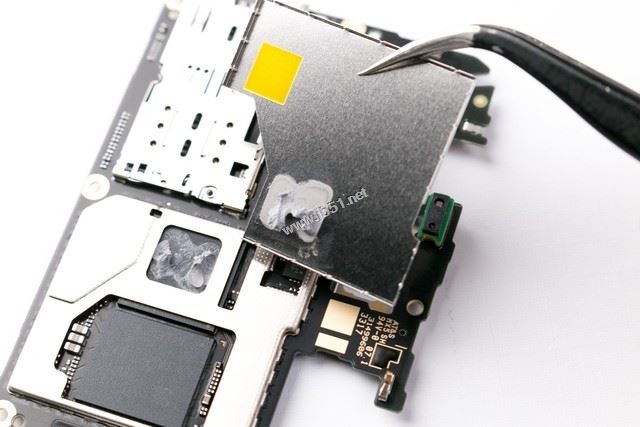

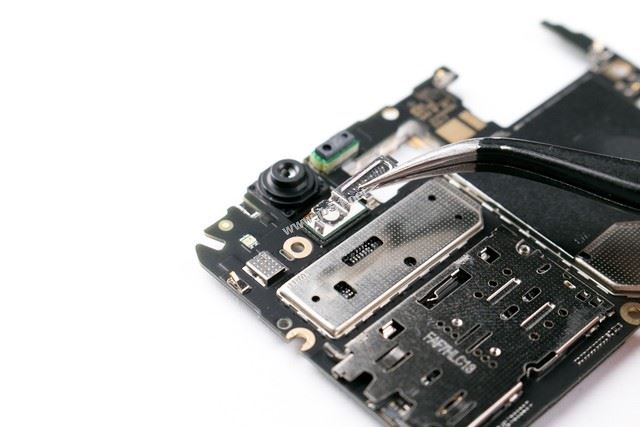

取下前置摄像头的 固定盖板。

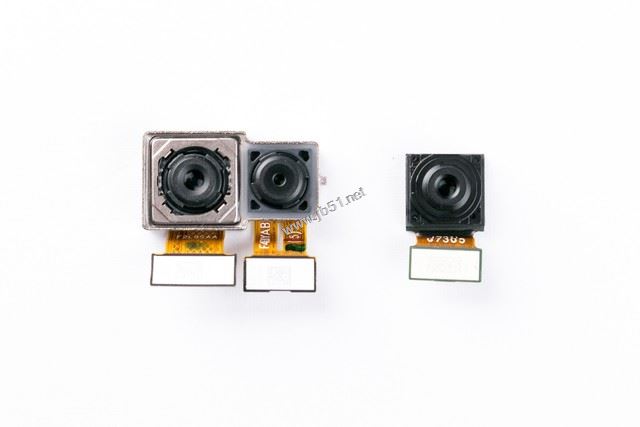

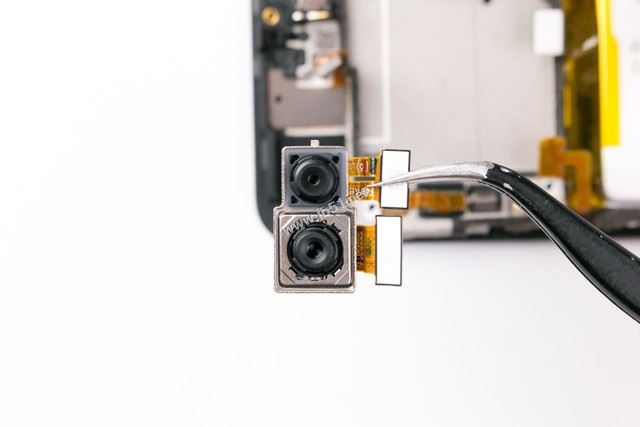

随后分离摄像头，可以明显看出主摄像头的1200W像素传感器模块明显比500W像素的大了一圈，后者不支持自动对焦，它的作用就是辅助完成景深照片的拍摄，遗憾不能通过不同的焦段实现无损变焦。前置摄像头的体积可谓之巨大，估计是和主摄像头采用了同样的全像素双核感光元件。

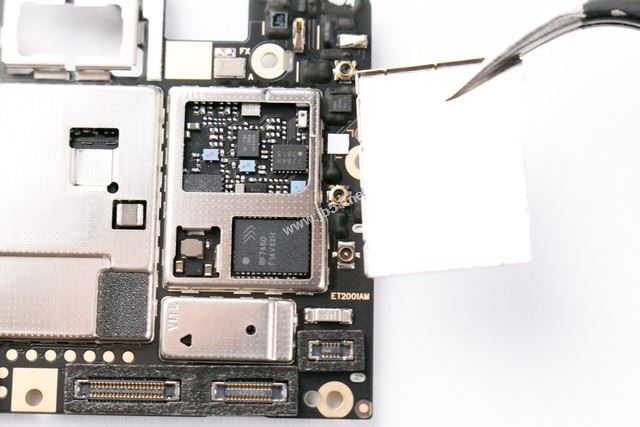

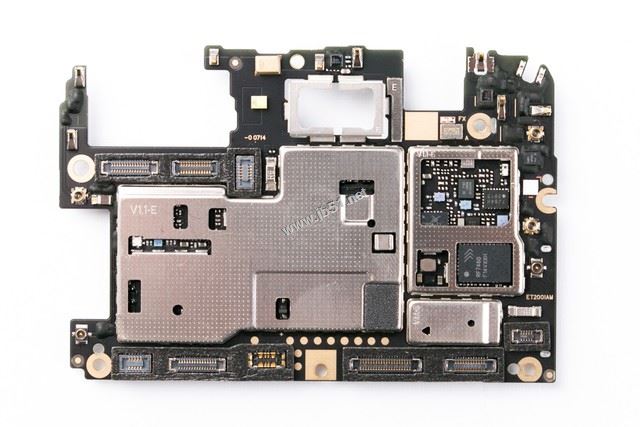

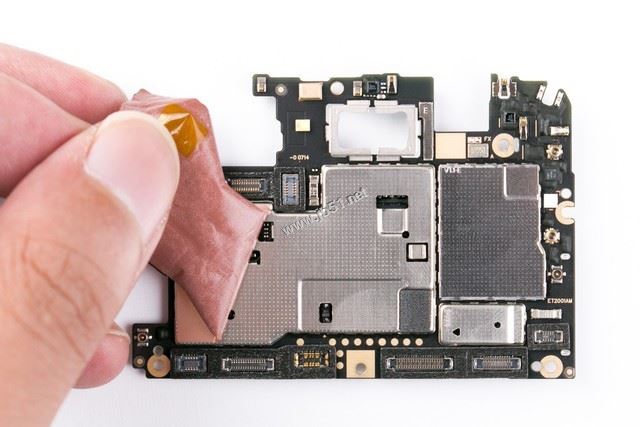

主板上的屏蔽罩大多是焊死的，所以我们不能逐一掀开看里面的芯片了。从芯片散热上来看，高通骁龙660移动平台享受到了覆盖散热硅脂的清爽待遇，而其它的芯片则没有这个福分。所以在散热设计上，这代产品反而没有上一代做得好了，因为我记得上一代包括射频芯片，无线模块等发热大户都是有散热硅脂设计的。

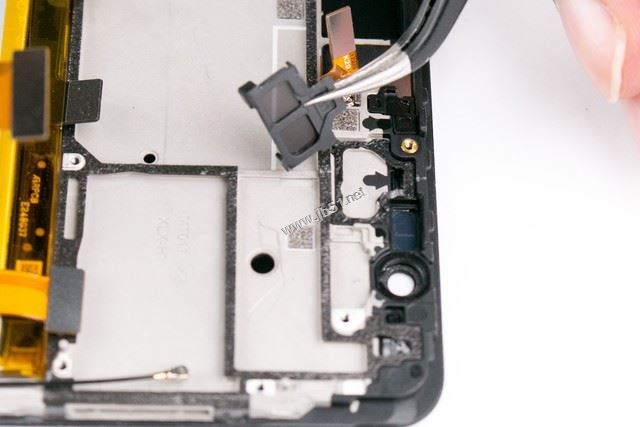

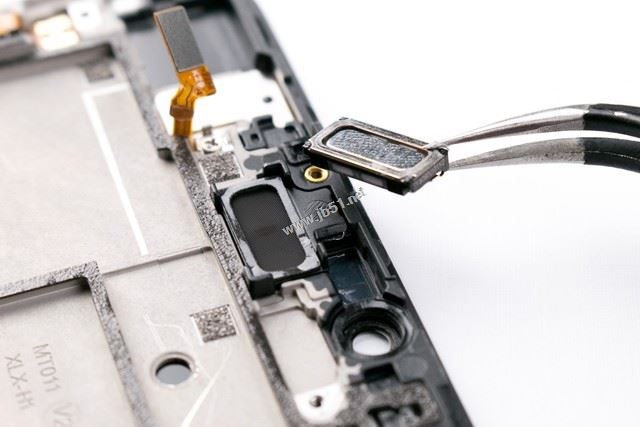

听筒的设计比较有意思，我们看到它所在的位置并不是非常 的靠上，但是从机身正面看，出音孔的位置其实是很靠上的，听筒的声音怎么会拐弯的呢？
是需要一个导声管的设计，这也是全面屏对于听筒的普遍处理办法，夏普Aquos S1，三星S8都是这么做的，而小米第一代那种悬臂梁压电陶瓷发声装置体验很差，显然是要被淘汰的，所以二代也乖乖这么做了。

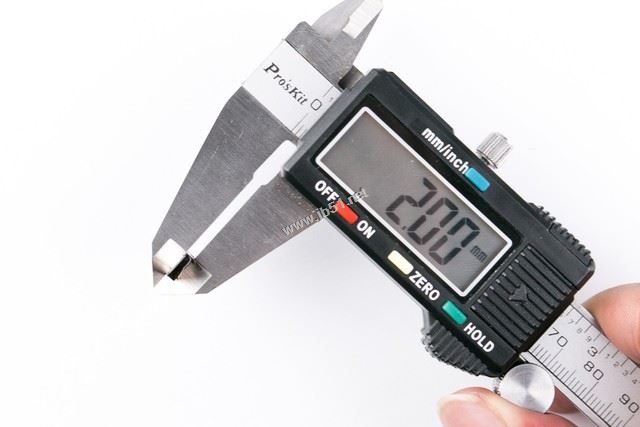

测量了一下听筒的厚度，仅有2mm。

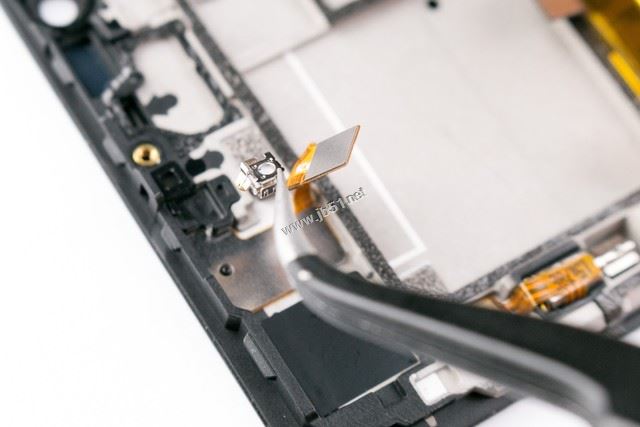

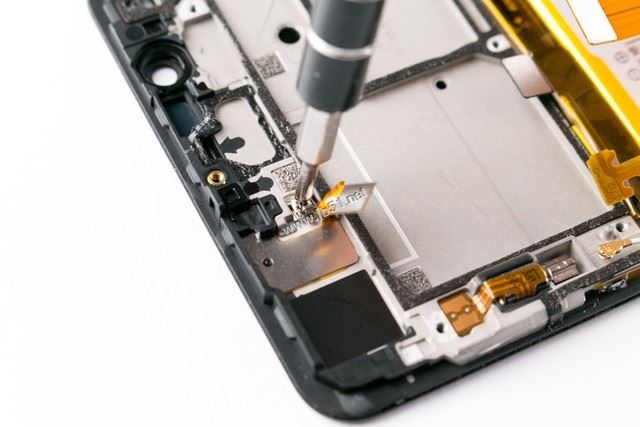

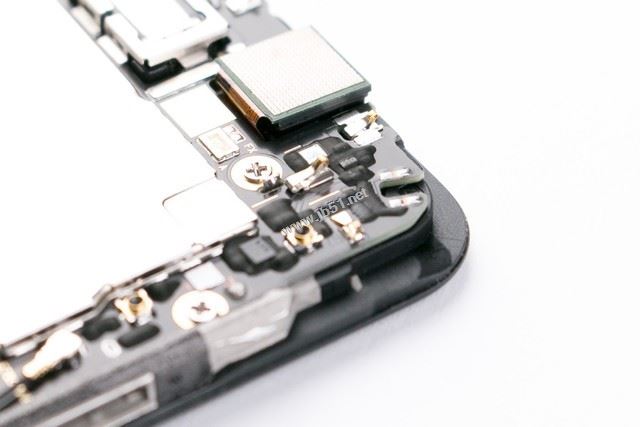

这里有一颗螺丝，固定着一个金属传导片，应该是给双摄的辅助摄像头接地的。

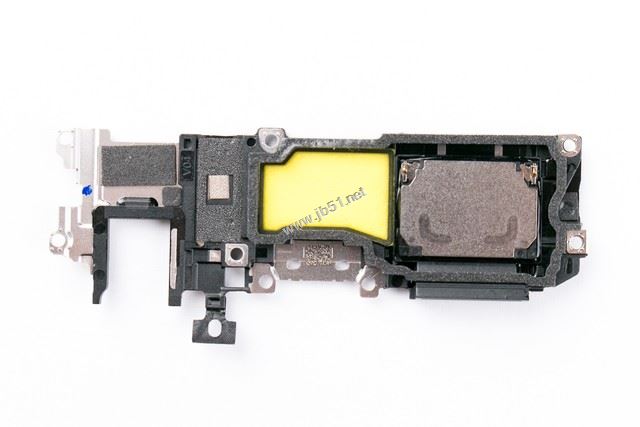

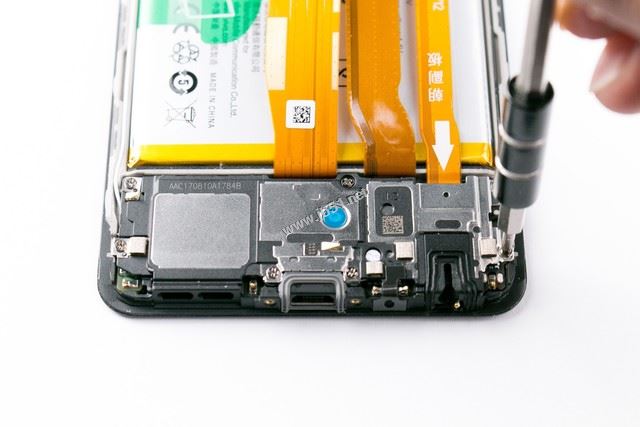

机身顶部的拆解到这里就全部结束了，接下来开始拆解底部的扬声器模块，首先卸去所有的固定螺丝。不知道大家有木有注意到扬声器模块表便的蓝色盖子，盖子下面是一堆白色球形颗粒。

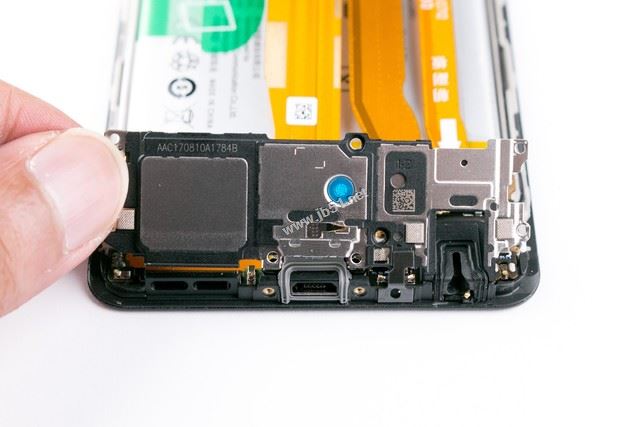

分离扬声器，可以从上面的镭射文字看出是来自大厂AAC的产品。在扬声器背部的黄色透明薄膜内，看到了更多的白色颗粒，我推测这应该是AAC的一项专利技术，意在提升手机扬声器的外放品质，而至于提升了哪方面的效果，我就不瞎猜了，大家可以共同探讨。总之音效方面，该机的外放声音真的很洪亮，而且不会有明显齿音，稍稍逊于我的iPhone 7 Plus。要知道后者采用的可是双扬声器。

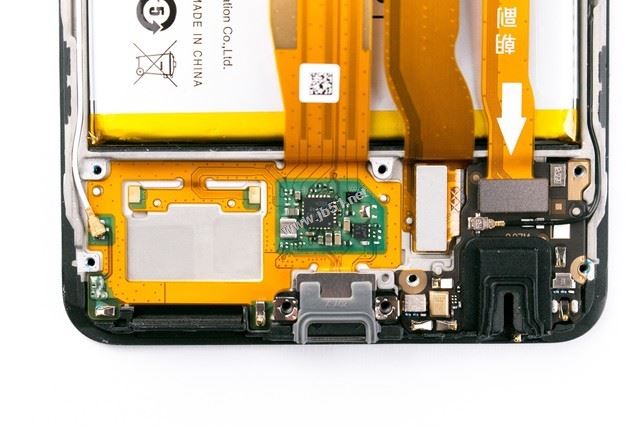

在扬声器模块的底部，拥有两部分区域，一部分是数据接口区域，小板区域，它们是不相连的。

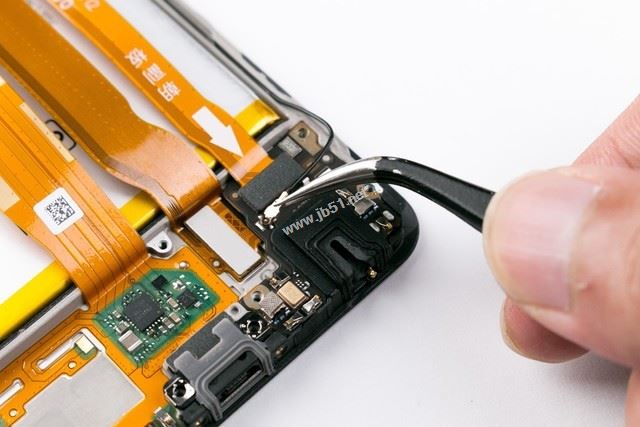

首先，断开所有的连接器。

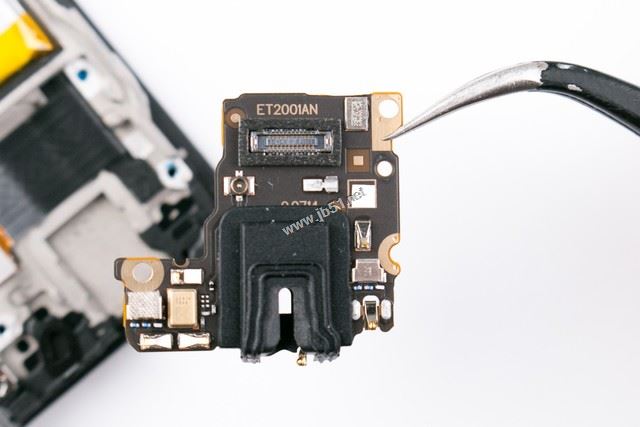

随后取出底部小板，它集成着耳机接口以及麦克风。耳机接口表面有橡胶密封。

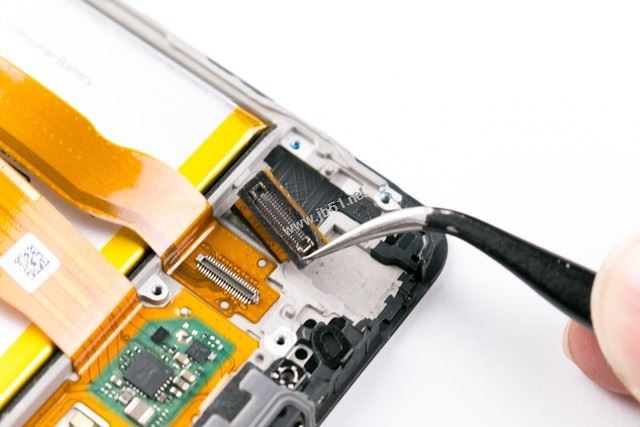

显示屏的排线竟然在这里又桥接了一根排线，然后再连接主板。

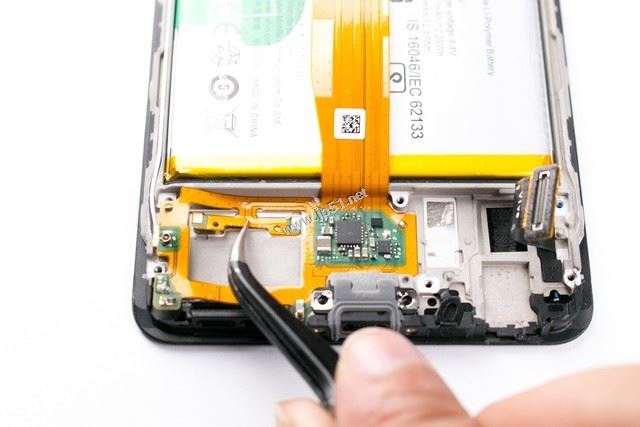

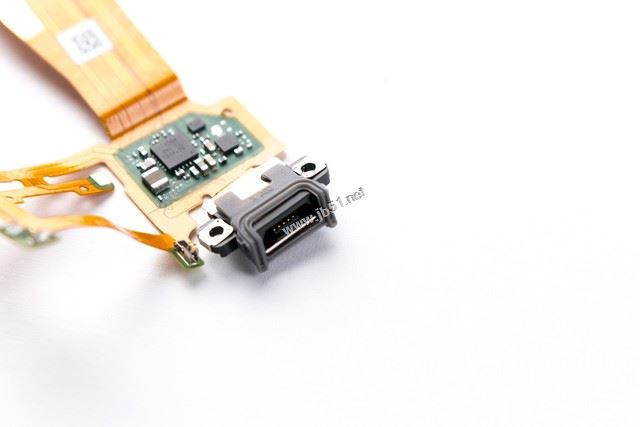

将底部的数据接口排线一点点掀开，并最终将其取出。
数据接口也有橡胶进行密封。

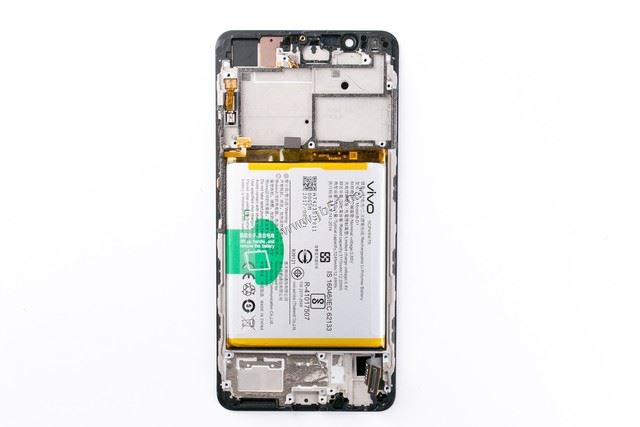

拆解到这里，顶部和底部基本上都拆光光了。最后还剩下电池。

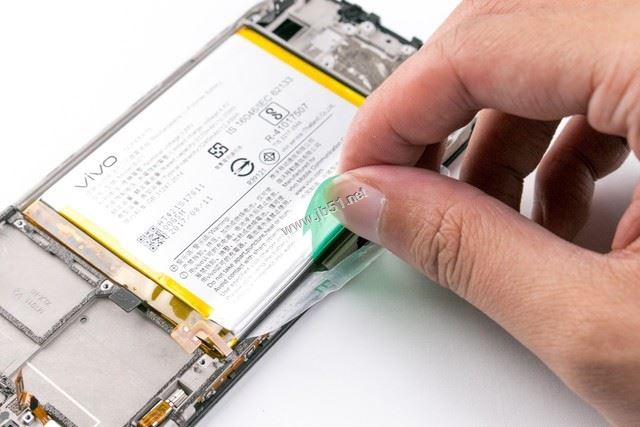

电池上有个绿色提手，根据提示将提手提起，便可以分离电池。不过分离的过程还是有点费劲的，因为电池背部的胶黏性挺强的。

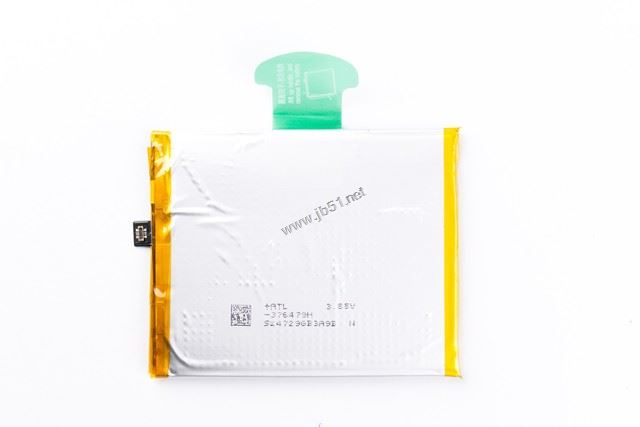

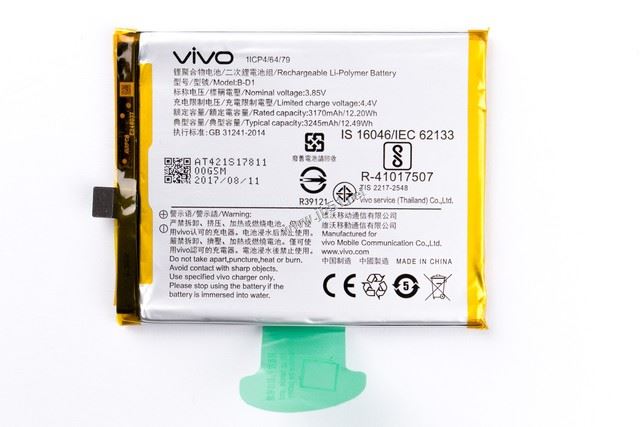

从电池背部我们看出该机采用大厂ATL的电芯，典型容量3245mAh，12.49Wh，4.4V充电电压支持双引擎闪充技术。

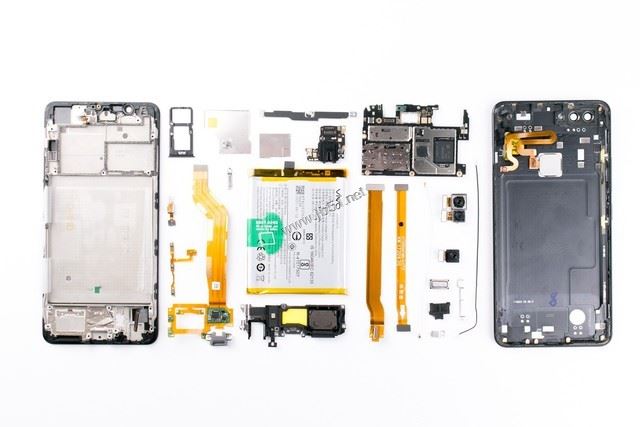

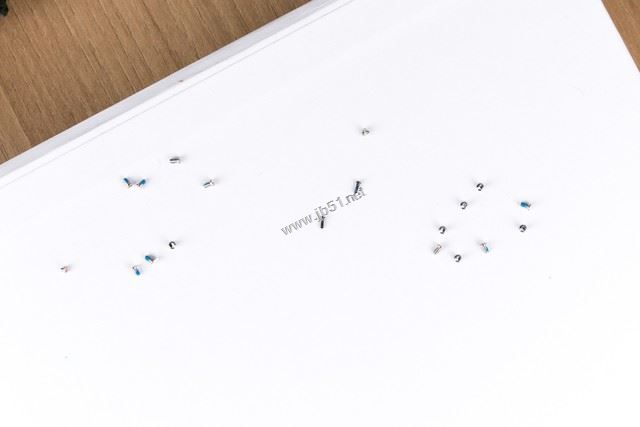

最终我们在vivo X20中拆解出19颗螺丝。
拆解总结：
vivo X20虽然采用了近期刚刚时兴起来的全面屏，但是整机内部构造品质依然延续了历代X系列的可靠设计，连接器的固定，边角的处理以及密封性都做得不错，电池，扬声器模块也都采用了大厂的先进产品。如果让我说哪里需要加强，我认为如果再多增加些散热设计，将面部识别做的更可靠易用，从而取消背部指纹识别，并且再取消耳机接口，让电池容量达到3600mAh以上，那这款手机就真的很让我心动了。置于性能嘛，能高帧率玩儿王者荣耀不卡顿，对于我来说就够了。
