前言：
众所周知，大家在很多项目中都会使用到图表，具体表现形式为饼图、折线图、柱状图等，但是网上有很多图表架包都是需要收费的，而Google的AChartEngine是免费的，于是AChartEngine就变成了首选方案，接下来就介绍一下AChartEngine在项目中的具体使用方法。下面话不多说了，来一起看看详细的介绍吧
AChartEngine简介：
AChartEngine是一款基于Android的图表绘制引擎；
AChartEngine支持绘制饼图、柱状图、折线图、散点图等；
AChartEngine绘制的图表都支持水平（默认）或垂直方式展示，并且支持许多其他的自定义功能；
所有的图表都可以建立为一个view，也可以建立为一个用于启动activity的intent。
AChartEngine的运行机制：
每个图表都需要一个数据集 (Dataset) 和 渲染器集合 (Renderer)；
数据集：由许多数据组成；
渲染器：由不同的子渲染器组成；
获取Activity 或 组件 : 图表工厂 (ChartFactory) 通过调用 数据集 (Dataset) 和 渲染器集合 (Renderer) 可以生成带图表的 GraphicalView 或者 GraphicalActivity。

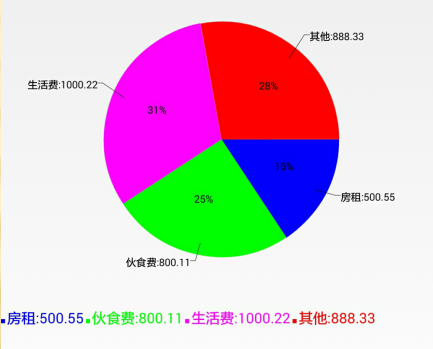

效果图：
具体步骤：
1、下载AChartEngine库：http://code.google.com/p/achartengine/downloads/list
2、将下载的jar包引入到项目中（具体方法可参考我的另一篇博文：Android Studio 在项目中引用第三方jar包 ）
3、构建数据集（Dataset），CategorySeries.add(String category,double value)
double[] values = {500.00, 800.00, 1000.00, 900.00};
double sumVal = values[0] + values[1] + values[2] + values[3];
CategorySeries dataset = buildCategoryDataset("图文报表", values);
protected CategorySeries buildCategoryDataset(String title, double[] values){
CategorySeries series = new CategorySeries(title);
series.add("房租:"+values[0], values[0]/sumVal);
series.add("伙食费:"+values[1], values[1]/sumVal);
series.add("生活费:"+values[2], values[2]/sumVal);
series.add("其它:"+values[3], values[3]/sumVal);
return series;
}
4、构建渲染器（Renderer）
饼图的渲染器：
private DefaultRenderer getPieRenderer(){
DefaultRenderer renderer = new DefaultRenderer();
renderer.setZoomButtonsVisible(true);//设置显示放大放小缩小按钮
renderer.setZoomEnabled(true);//设置允许放大放小
//设置各个类别分别对应的颜色
SimpleSeriesRenderer yellowRenderer = new SimpleSeriesRenderer();
yellowRenderer.setColor(Color.YELLOW);
SimpleSeriesRenderer blueRenderer = new SimpleSeriesRenderer();
blueRenderer.setColor(Color.BLUE);
SimpleSeriesRenderer redRenderer = new SimpleSeriesRenderer();
redRenderer.setColor(Color.RED);
renderer.addSeriesRenderer(yellowRenderer);
renderer.addSeriesRenderer(blueRenderer);
renderer.addSeriesRenderer(redRenderer);
renderer.setLabelsTextSize(30);//设置坐标字号
renderer.setLegendTextSize(50);//设置图例字号
renderer.setApplyBackgroundColor(true);//设置是否应用背景色
renderer.setBackgroundColor(Color.BLACK);
return renderer;
}
对应的颜色：
int[] colors = {Color.BLUE, Color.GREEN, Color.MAGENTA, Color.RED};
DefaultRenderer renderer = buildCategoryRenderer(colors);
protected DefaultRenderer buildCategoryRenderer(int[] colors){
DefaultRenderer renderer = new DefaultRenderer();
renderer.setLegendTextSize(35);//设置左下角标注文字的大小
renderer.setLabelsTextSize(25);//饼图上标记文字的字体大小
renderer.setLabelsColor(Color.BLACK);//饼图上标记文字的颜色
renderer.setPanEnabled(false);
renderer.setDisplayValues(true);//显示数据
for(int color : colors){
SimpleSeriesRenderer r = new SimpleSeriesRenderer();
r.setColor(color);
//设置百分比
r.setChartValuesFormat(NumberFormat.getPercentInstance());
renderer.addSeriesRenderer(r);
}
return renderer;
}
5、生成饼图
有两种方式：调用ChartFactory.getPieChartIntent()或者 getPieChartView()
区别在于：
一个返回Intent，这个intent可以启动一个特定的activity；
另一个返回GraphicalView，这个GraphicalView可以灵活设置，它可以仅作为一部分显示在任何activity上

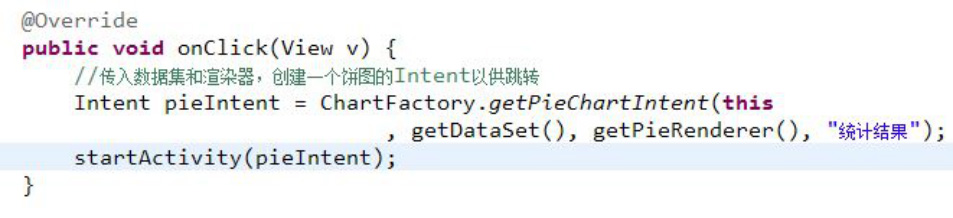

用ChartFactory.getPieChartIntent()方法生成饼图：

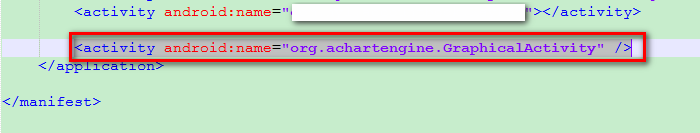

（备注：使用该方法的话，则需要在AndroidManifest.xml中注册org.achartengine.GraphicalActivity，添加位置如下图：）
用ChartFactory.getPieChartView()方法生成饼图：
先在布局文件中创建控件：
<LinearLayout android:id="@+id/ll_expense_piechart" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerHorizontal="true" android:layout_centerVertical="true" android:orientation="vertical"> </LinearLayout>
Activity文件中生成饼图：
private LinearLayout ll_expense_piechart;
private GraphicalView graphicalView;
private void initPieChart(View v){
ll_expense_piechart = (LinearLayout) v.findViewById(R.id.ll_expense_piechart);
ll_expense_piechart.removeAllViews();
graphicalView = ChartFactory.getPieChartView(getContext()
,dataset, renderer);//饼状图
graphicalView.setLayoutParams(new LayoutParams(LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT));
ll_expense_piechart.addView(graphicalView);
}
Renderer常用的设置：
addSeriesRenderer(SimpleSeriesRenderer renderer)增加一个renderer到multiple renderer中
setApplyBackgroundColor(boolean apply) 设置是否应用背景色
setBackgroundColor(int color) 设置背景色
setChartTitle(java.lang.String title)设置图表的标题
setChartTitleTextSize(float textSize)设置图表标题字号
setClickEnabled(boolean enabled) 设置是否允许单击事件
setFitLegend(boolean fit) 设置图例字号自适应
setLegendHeight(int height)设置图例高度(单位: pixels)
setLegendTextSize(float textSize) 设置图例字号
setPanEnabled(boolean enabled) 设置是否允许拖动
setShowLegend(boolean showLegend) 设置是否显示图例
setTextTypeface(java.lang.String typefaceName, int style) 设置字体名和类型
setZoomButtonsVisible(boolean visible) 设置是否显示放大缩小按钮
setZoomEnabled(boolean enabled) 设置是否允许放大和缩小
setZoomRate(float rate) 设置放大缩小的倍率
setDisplayValues(boolean enabled) 设置是否显示数据
setChartValuesFormat(NumberFormat format) 设置百分比
以上就是这篇文章的全部内容了，希望本文的内容对大家的学习或者工作具有一定的参考学习价值，如果有疑问大家可以留言交流，谢谢大家对脚本之家的支持。
