Android 自定义阴影效果详解及实例

Android 自定义阴影效果详解及实例

Android5.X中，Google为其增加了两个属性 android:elevation=” ” 与 android:translationZ=” “，对应垂直方向上的高度变化。系统会自动增加阴影效果。

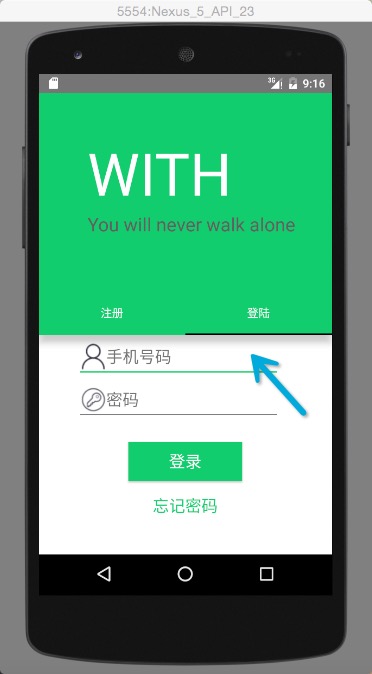

在TabLayout中增加android:elevation=” 8dp” ，效果如下：

箭头指向的就是系统为我们默认提供，结果差强人意。那我们是不是可以自定义阴影，不使用系统提供的。

自定义阴影效果

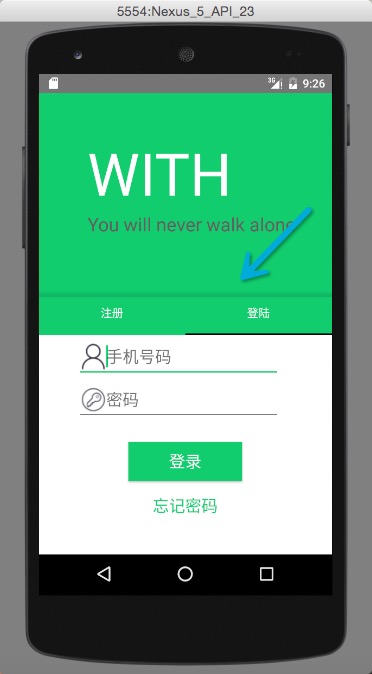

阴影效果如下:

这里只使用自定义阴影，并未使用android:elevation=” 8dp”

原理

用遮盖的方式实现

共分为二层，前景层和背景层

前景层：设置一个绿色的矩形区域

背景层：一个从黑到绿色的过度颜色矩形填充，这里选择“绿色”是因为上面的也是一块绿色。

在res/drawable里创建Xml，Xml代码如下：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">

  <item>
    <shape>
      <gradient
        android:startColor="#000" <!--开始颜色-->
        android:endColor="@color/colorAccent" <!--结束颜色,背景色:绿色.系统会自动绘制颜色-->
        android:angle="90" /><!--角度:从下到上-->

    </shape>
  </item>


  <item android:top="8dp"><!--距离顶部8dp-->
    <shape>
      <solid android:color="@color/colorAccent" />
    </shape>
  </item>

</layer-list>

提示：注释为方便读者阅读，所以报错就把注释删了。

然后设置TabLayout的 android:background=”@drawable/shadow_bg”

LayerDrawable对象

相信大家对ShapeDrawable比较了解，这里讲下少用的LayerDrawable，如果觉得有必要说下ShapeDrawable可以在评论反馈。

LayerDrawable可以包含一个Drawable数组，系统会按这些Drawable对象的数组的顺序进行绘制。

定义LayerDrawable对象Xml文件的根元素为< layer-list> < /layer-list,该元素可以包含多个< item>< /item>元素，该元素可指定如下属性:

1. android:drawable=” ” : 指定作为LayerDrawable元素之一的Drawable对象
2. android:id=” ” : 为Drawable对象指定一个id
3. android:buttom|top|right|left=” ” : 指定一个长度值，指定Drawable对象绘制到目标组件的指定位置。
